3.
Sprechstellen MCW-D 1011/1021/1041 und MCW-D 1013/1023/1043

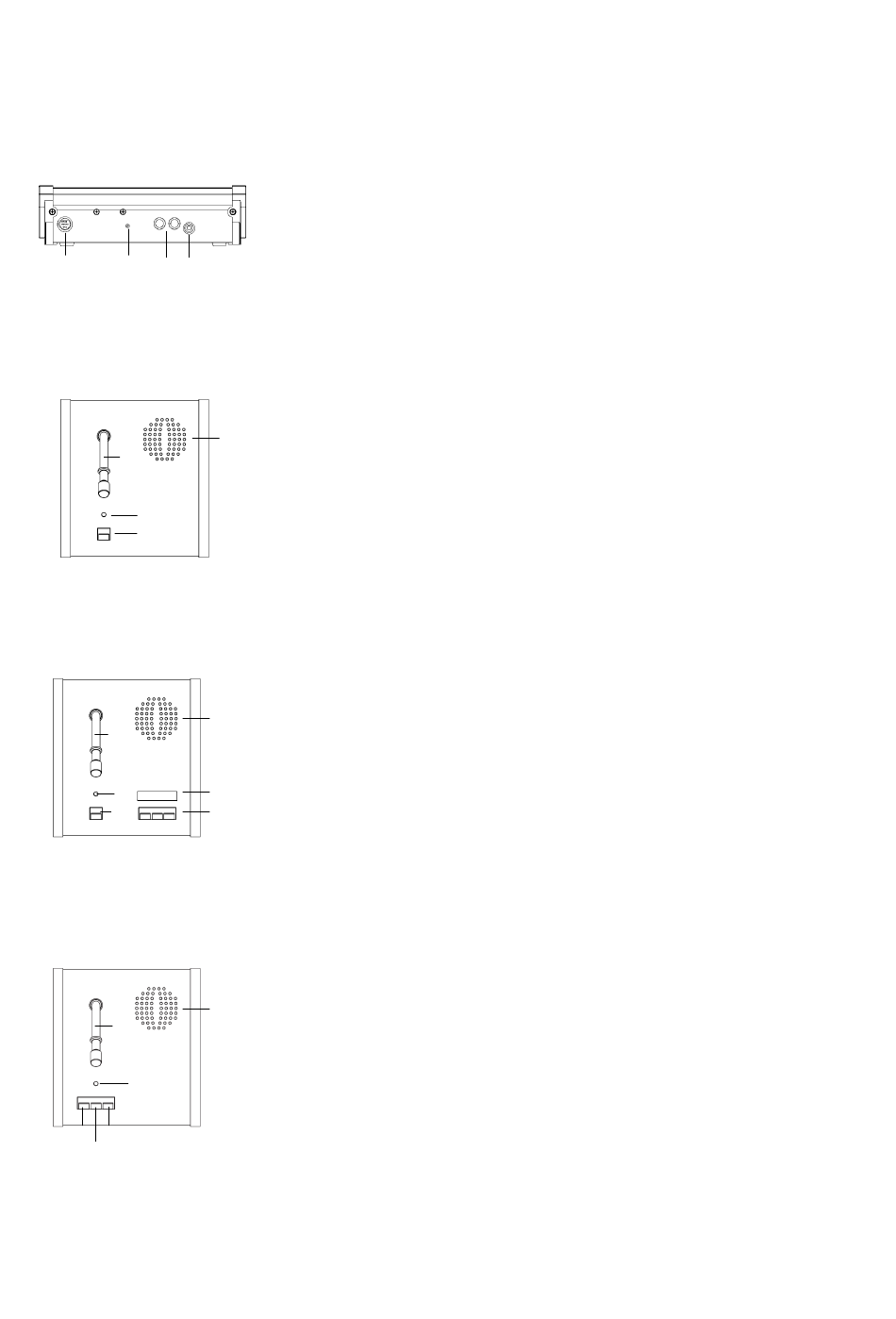

3.1 Bedien- und Kontrollelemente
Rückseite Delegierte MCW-D 1011/1021/1041 und Präsident MCW-D 1013/1023/1043
(1)
(2)
(3)
Oberseite Delegierte MCW-D 1011/1021
(5)
(7)
(8)
Oberseite Delegierte MCW-D 1041
(5)
(7)
(8)
Oberseite Präsident MCW-D 1013/1023
(5)
(7)
(9)
(10)
(8)
10
(4)
(6)
(6)
(11)
(12)
(6)
(1)
Multifunktionsbuchse (Anschluß von Programmiergerät,
Einzel-Ladeadapter oder DC-Speisung)
(2)
Betriebskontroll-LED
(3)
Ladekontakte für Ladegerät MCW-D 10, LE-D 10
(4)
3,5 mm Stereo-Klinke zum Anschluß für Recorder oder Kopfhörer
(z.B. DT 301)
(5)
Schwanenhalsmikrofon mit Leuchtring
(6)
Lautsprecher (nur bei MCW-D 1021)
(7)
LED zur Funktionsanzeige (grün/rot)
(8)
Mikrofontaste
(5)
Schwanenhalsmikrofon mit Leuchtring
(6)
Lautsprecher
(7)
LED zur Funktionsanzeige (grün/rot)
(8)
Mikrofontaste
(11)
LC-Display
(12)
Tasten für Einstellungen (siehe auch Kapitel 3.2.5)
(5)
Schwanenhalsmikrofon mit Leuchtring
(6)
Lautsprecher (nur bei MCW-D 1023)
(7)
LED zur Funktionsanzeige (grün/rot)
(8)
Mikrofontaste
(9)
Clear-Taste zum Löschen der Delegierten-Sprechstellen
(10)
Programmierbare Funktionstaste
