- Seite 1 BEDIENUNGSANLEITUNG Quinta Digitales drahtloses Konferenzsystem...
-
Seite 2: Inhaltsverzeichnis
Betriebsart Anmeldung............Seite 23 Ladeetage Quinta CD 2 im Koffer Quinta CC 2 | CC 2 / 600 und Quinta CD 3 im Koffer CC 3 ... . Seite 24 Ladevorgang . -
Seite 3: Sicherheitsinformationen
Quinta – Sicherheitsinformationen Sie haben sich für das digitale drahtlose Konferenzsystem Quinta von beyerdynamic entschieden. Vielen Dank für Ihr Vertrauen. Nehmen Sie sich bitte einige Minuten Zeit und lesen Sie diese Bedienungsanleitung vor Inbetriebnahme aufmerksam durch. Bitte registrieren Sie sich unter www.beyerdynamic.com/quinta/register. Wir werden Sie über Software-Updates und Neuheiten rund um unsere Quinta-Produktfamilie informieren. -
Seite 4: Sprechstelle Quinta Mu
Entfernen Sie auf keinen Fall den Schaumstoff aus der Ladeetage CD 2. Im Innern der Ladeetage befinden sich keine wartungsfähigen Teile. • Das Ladeetage wurde zur Ladung der Akkus in den Quinta Sprechstellen ausgelegt. Laden Sie daher nur Quinta Sprechstellen und keine anderen akku- oder batteriebetriebenen Geräte auf. Die Akkus oder Batterien könnten explodieren und Sie verletzen bzw. das Gerät beschädigen. -
Seite 5: Entsorgung
Verwenden die Konferenzteilnehmer mit den Quinta Sprechstellen einen Kopfhörer, achten Sie darauf, dass die Lautstärke an der Sprechstelle selbst bzw. über die Quinta Conference Software nicht zu hoch eingestellt ist. Das Gehör der Konferenz - teilnehmer könnte sonst dauerhaft geschädigt werden. -
Seite 6: Steuerzentrale Quinta Cu

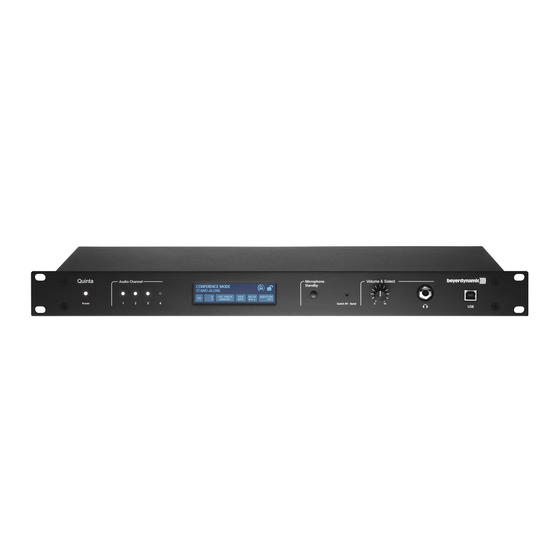

Steuerzentrale Quinta CU Die Steuerzentrale Quinta CU ist das Herzstück des Systems. Mit ihr werden die Delegierten- und Präsidentensprechstellen gesteuert. Mit einer Steuerzentrale können bis zu 4 Redner (z.B. 3 Delegierte und 1 Präsident) gleichzeitig sprechen. Die Funkübertragung erfolgt im Triple-Band- Betrieb (2,4 / 5,2 / 5,8 GHz-Frequenzband). -
Seite 7: Aufstellen Der Steuerzentrale
Aufstellen der Steuerzentrale • Wenn Sie keine abgesetzten Antennen verwenden, stellen Sie die Steuerzentrale Quinta CU in dem Raum auf, in dem die Konferenz stattfindet. Bei abgesetzten Antennen, stellen Sie die Antennen in dem Raum auf, in dem die Konferenz stattfindet. -
Seite 8: Audioanschluss
Mediensteuerung oder einem PC. Die Default- IP-Adresse der Quinta CU lautet: 192.168.1.55 • Ist die Steuerzentrale Quinta CU z.B. über ein Netzwerk mit einem WLAN-Access Point verbunden, kann auch über WLAN z.B. mit einem Smartphone auf den Webserver der Quinta CU zugegriffen werden. -
Seite 9: Ein-/Ausschalten
Rackmontage • Bei Montage in ein 19"-Rackgehäuse sollte über und unter der Steuerzentrale Quinta CU ein Lüftungsfeld von 1 HE montiert werden. • Achten Sie darauf, dass der Netzanschluss, Netzschalter und alle Audioanschlüsse auf der Rückseite des Gerätes leicht zugänglich sind. -
Seite 10: Hauptmenü
Parameter anzeigen sowie Einstellungen vornehmen. 2.9.1 Master Volume • Halten Sie den Lautstärkeregler ca. 3 Sekunden lang gedrückt bis im Display der Steuerzentrale Quinta CU das Hauptmenü an- gezeigt wird. • Drehen Sie den Lautstärkeregler nach rechts oder links bis der Menüpunkt „Master Volume“... -
Seite 11: Room Combining
Quinta – Steuerzentrale 2.9.2 Room Combining Die Funktion „Room Combining“ wird verwendet, wenn Sie mehrere Quinta-Systeme in verschiedenen Räumen (A, B, C, D) be- treiben bzw. kombinieren möchten. Ab Werk sind alle Sprechstellen und Steuerzentralen immer auf Raum „A“ konfiguriert. Wenn Sie mehrere Systeme in verschiedenen Räumen gleichzeitig betreiben möchten, müssen Sie die Systeme... - Seite 12 • Um die Steuerzentrale auf „B“ zu konfigurieren, halten Sie den Lautstärkeregler ca. 3 Sekunden lang gedrückt bis im Display der Steuerzentrale Quinta CU das Hauptmenü angezeigt wird. • Drehen Sie den Lautstärkeregler nach rechts oder links bis der Menüpunkt „Room Combining“ im Display angezeigt wird.
- Seite 13 Steuerzentrale müssen aktiviert sein. – Die Raumkennung A, B, C oder D wird in der Sprechstelle gespeichert. – Wenn Sie nur ein Quinta-System haben, dass Sie nur in einem Raum einsetzen, können Sie die Werkseinstellung „A“ beibehalten. Verschiedene Räume kombinieren – Beispiel •...
-
Seite 14: Ethernet Info
• In der Standardanzeige wird ebenfalls „RF off“ angezeigt. 2.9.3 Ethernet Info • Halten Sie den Lautstärkeregler ca. 3 Sekunden lang gedrückt bis im Display der Steuerzentrale Quinta CU das Hauptmenü an- gezeigt wird. • Drehen Sie den Lautstärkeregler nach rechts oder links bis der Menüpunkt „Ethernet Info“... -
Seite 15: Avb Info
Quinta – Steuerzentrale 2.9.4 AVB Info • Halten Sie den Lautstärkeregler ca. 3 Sekunden lang gedrückt bis im Display der Steuerzentrale Quinta CU das Hauptmenü an- gezeigt wird. • Drehen Sie den Lautstärkeregler nach rechts oder links bis der Menüpunkt „AVB Info“ im Display angezeigt wird. -
Seite 16: Sprechstellen Quinta Mu
Tasten, Blindenbeschriftung oberhalb der Tasten, einen integrierten Zwei-Wege-Lautsprecher mit Sprachentzerrung und einen über zwei Tasten regelbaren Kopfhörerausgang. • Damit die Steuerzentrale Quinta CU die Sprechstellen gezielt steuern kann, wird im Werk jeder Sprechstelle eine individuelle weltweit ein- malige Geräte-ID einprogrammiert. •... - Seite 17 Quinta – Sprechstellen Präsidentensprechstelle Quinta MU 23 Präsidentensprechstelle Quinta MU 33 Doppeldelegiertensprechstelle Quinta MU 22 Delegiertensprechstelle Quinta MU 31 Delegiertensprechstelle Quinta MU 21 Unterseite Sprechstelle Quinta MU 33/31 Seitenansicht Unterseite Sprechstelle Quinta MU 23/22/21 Entriegelungsöffnung für Schwanenhalsmikrofon Anschluss für Schwanenhalsmikrofon Lautsprecher „Clear“-Taste zum Löschen der Delegiertensprechstellen...
-
Seite 18: Schwanenhalsmikrofon Anschließen
Sie es am Schaft nach unten bis es einrastet. • Wollen Sie das Schwanenhalsmikrofon entnehmen, drücken Sie zum Entriegeln mit dem im Lieferumfang der Quinta CU enthaltenen Entriegelungswerkzeug oder einem ähnlich dünnen Werkzeug auf die Entriegelungsöffnung und ent- nehmen das Schwanenhalsmikrofon, indem Sie es unten am Schaft fassen und herausziehen. -
Seite 19: Speisung / Betriebszeit
Der Ladezustand der Sprechstellen kann mit der Quinta Software auf einem an die Steuerzentrale Quinta CU ange- schlossenen PC oder über den integrierten Webserver angezeigt werden. Außerdem ist die Anzeige auf einer an die Quinta CU angeschlossenen externen Mediensteuerung möglich. Speisung über Einzellade-Netzteil CA 2458 Quinta MU 33/31 –... -
Seite 20: Betriebsarten
Quinta – Inhalt Betriebsarten Die verschiedenen Betriebsarten wie „Normal“, „Push-To-Talk“ oder „Sprachaktiviert“ werden mit der Quinta Conference Software oder im Webserver für alle Sprechstellen gemeinsam eingestellt. Die ab Werk eingestellte Betriebsart ist „Normal“. Siehe hierzu die entsprechende Bedienungs anleitung „Quinta Conference Software“ bzw. „Quinta Webserver“. -
Seite 21: Pflege Der Sprechstellen
Eine genaue Beschreibung finden Sie in der entsprechenden Bedienungsanleitung für die Quinta Conference Software. Sicherheitscode Mit der Quinta Conference Software kann den Quinta Sprechstellen MU und der Steuerzentrale Quinta CU innerhalb eines Systems ein alpha- numerischer Code vergeben werden. Die Abhörsicherheit des Systems wird somit erhöht. Sprechstellen, die diesen Code nicht besitzen, werden von der Steuerzentrale nicht erkannt und abgeschaltet. - Seite 22 Die Funktionstaste leuchtet rot. 7. Funktion „RS 232 Nachricht“ Über die RS 232 Schnittstelle wird von der Steuerzentrale Quinta CU ein Befehl gesendet, der z.B. in Verbindung mit einer Medien steuerung eine programmierte Funktion ausführt Quinta MU 33 (z.B. Licht ein/aus).
-
Seite 23: Betriebsart Anmeldung
Quinta – Sprechstellen Betriebsart Anmeldung Doppeldelegiertensprechstelle Quinta MU 22 • Diese Betriebsart funktioniert nur in Verbindung mit einem Bedien-PC und der Quinta Conference Software oder einem Mediensteuersystem (AMX ® , Crestron ® , Cue etc.). • Durch Drücken der Mikrofontaste an der Sprechstelle wird eine Anmeldung im System registriert. -
Seite 24: Ladeetage Quinta Cd 2 Im Koffer Quinta Cc 2 | Cc 2 / 600 Und Quinta Cd 3 Im Koffer Cc
• Der Lade- und Transportkoffer Quinta CC 2 bzw. CC 3 kann um eine weitere Ladeeinheit Quinta CD 2 bzw. CD 3 für jeweils 10 bzw. 12 Sprechstellen erweitert werden. Wegen einer möglichen Instabilität dürfen nur max. 2 Ladeeinheiten Quinta CD 2 bzw. CD 3 übereinander gestapelt werden. -
Seite 25: Akkuladung Über Externes Einzellade-Netzteil
LED grün. Problemlösung Bei auftretenden Problemen mit den Sprechstellen, die nicht in der unten aufgeführten Auflistung stehen, sollte das Quinta System mit Hilfe der Quinta Conference Software zunächst wieder auf die Standardkonfiguration eingestellt werden. Siehe hierzu die entsprechende Bedienungs- anleitung. - Seite 26 Antennen beseitigen; vor die Antennen der Steuerzentrale darf nichts gestellt werden Kurze Aussetzer • Störungen durch Geräte wie Wireless LAN • Wählen Sie mit der Quinta Conference Software, über den Webserver oder über den Taster für die HF Frequenzumschaltung auf derFrontplatte der Quinta CU, ein an-...
-
Seite 27: Gleichzeitiger Betrieb Des Quinta Konferenzsystems Mit Anderen 2,4 Ghz-Geräten
7.1.2 Quinta und WLAN bzw. WiFi Die HF-Übertragung des Quinta Systems orientiert sich am WLAN-Standard, d.h. Quinta CU nutzt, wie WLAN, eine Bandbreite von ca. 22 MHz für jeden HF-Kanal (Low, Mid, High). Unter Berücksichtigung einer in der Realität nicht möglichen idealen Kanaltrennung, ergibt dies für beide Technologien drei nicht überlappende, kompatible HF-Kanäle. -
Seite 28: Quinta Und Bluetooth
Dies sollte auch bei der Auswahl der Mediensteuerung mit Touchpanel beachtet werden. Moderne Geräte orientieren sich zunehmend am WLAN-Standard. 1. Konfigurieren Sie das Konferenzsystem Quinta auf den HF-Kanal Low. Quinta nutzt so den Frequenzbereich von ca. 2401 - 2423 MHz. Dieser Frequenzbereich muss ausschließlich für die Nutzung durch Quinta reserviert bleiben. -
Seite 29: Komponenten
Quinta CT 2 Deckel, Quinta CD 2 Ladeetage, Quinta CW 2 Rollenboden ......Best.-Nr. 723.967... -
Seite 30: Technische Daten
Stream ID Quinta CU ....... Bit 63 –... - Seite 31 IP-Konfiguration ........DHCP Ladeetage Quinta CD 2 | CD 3 Stromversorgung .
-
Seite 32: Konformitätserklärung
Theresienstraße 8, 74072 Heilbronn, Germany Type of Equipment: Wireless Conference System Quinta Model Numbers: Quinta CU I, the undersigned, as an employee of beyerdynamic, hereby declare that the equipment specified conforms to the above Directive and Standards. Manufacturer’s Signature: Date: June, 2012 Full Name:... - Seite 33 Model Numbers: Quinta MU 21, Quinta MU 22, Quinta MU 23, Quinta MU 31, Quinta MU 33 I, the undersigned, as an employee of beyerdynamic, hereby declare that the equipment specified conforms to the above Directive and Standards. Manufacturer’s Signature:...
