MCW-D 200 – Steuerzentrale
3.3 Anschließen abgesetzter Antennen
Die Steuerzentrale MCW-D 200 kann auch mit abgesetzten Antennen betrieben werden. Als Anschlusskabel dienen dämpfungsarme Kabel
in verschiedenen Längen. Beachten Sie, dass alle drei Antennen abgesetzt montiert werden müssen. Die Sende anten ne sollte zentral und die
beiden Empfangsantennen links und rechts montiert werden. Durch den Einsatz einer gerichteten Antenne (CA 2413, Gewinn ca. 6 dB) kann
die Reichweite verbessert werden.
Je nach Kabeldämpfung sollten Sie ab einer bestimmten Antennenkabellänge Antennenverstärker einsetzen.

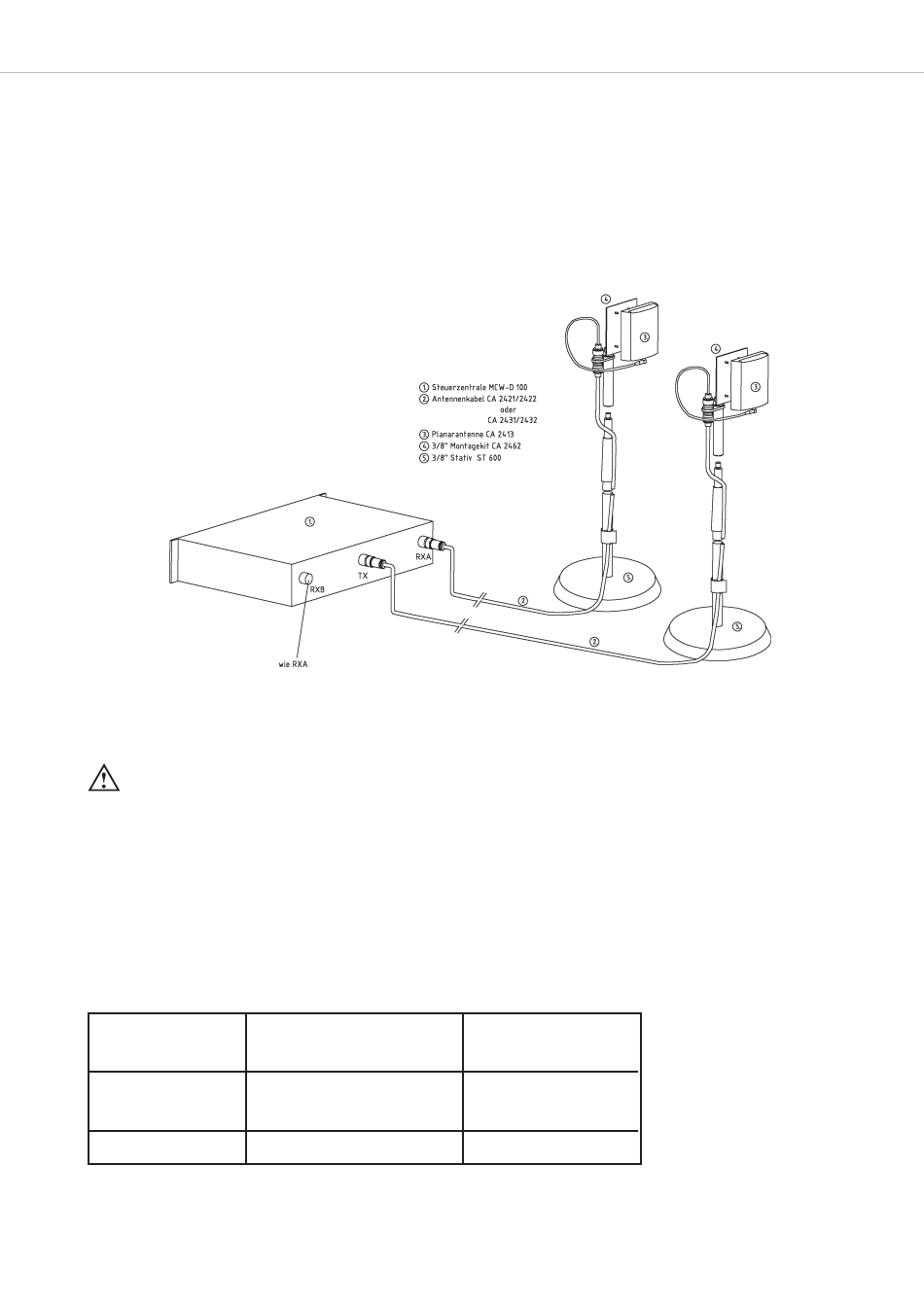

Beispiel für variablen Aufbau mit abgesetzten Antennen
Die Planarantenne CA 2413 wird an die Steuerzentrale MCW-D 200 angeschlossen und mit dem Montagekit CA 2462 auf einem Stativ
befestigt. Weitere Installationsmöglichkeiten der Antennen finden Sie in unserem "MCW-D Design-Guide".
Wichtig:
• Antennen und Sprechstellen sollten Sichtkontakt haben, d.h. zwischen der Steuerzentrale MCW-D 200 und den
Sprechstellen dürfen keine Hindernisse sein. Bei Sichtverbindung zwischen Steuerzentrale und Sprechstelle sowie den abge-
setzten Antennen beträgt die Reichweite ca. 30 m innerhalb geschlossener Räume. Für die optimale Reichweite spielt auch die
Oberflächenbeschaffenheit des Tisches eine Rolle. Ideal sind Holz- oder Kunststofftische, bei Metalltischen ist unter Umständen die
Abstrahlung und damit die max. erzielbare Reichweite beeinträchtigt.
• Bei Sichtkontakt darf ein Mindestabstand von 1 m zwischen Antennen und Sprechstellen nicht unterschritten werden.
• Raumgröße: bis zu 400 m
• Teilnehmerzahl: 30 - 100
• Antennenposition: am Rand der Sitzposition der Teilnehmer, möglichst hoch über dem Tischniveau
• Ausrichtung: Antennen zu den Teilnehmern hin ausrichten (gewölbte Seite nach vorne)
Kabeltyp
Max. Kabellänge
Min. Biegeradius
2 (20 x 20)
Aircell 7
Standard
CA 2420
bis 20 m
= 1 x CA 2422
oder 2 x CA 2421
25 mm
Ecoflex 10
Low Attenuation
CA 2430
bis 40 m
40 mm
10
