Drehzahlkorrektur Auf/Ab; Potenziometer Sollwert - Danfoss VLT Midi Drive FC 280 Programmierhandbuch

Einführung
1 1
Speed
Start
[18]

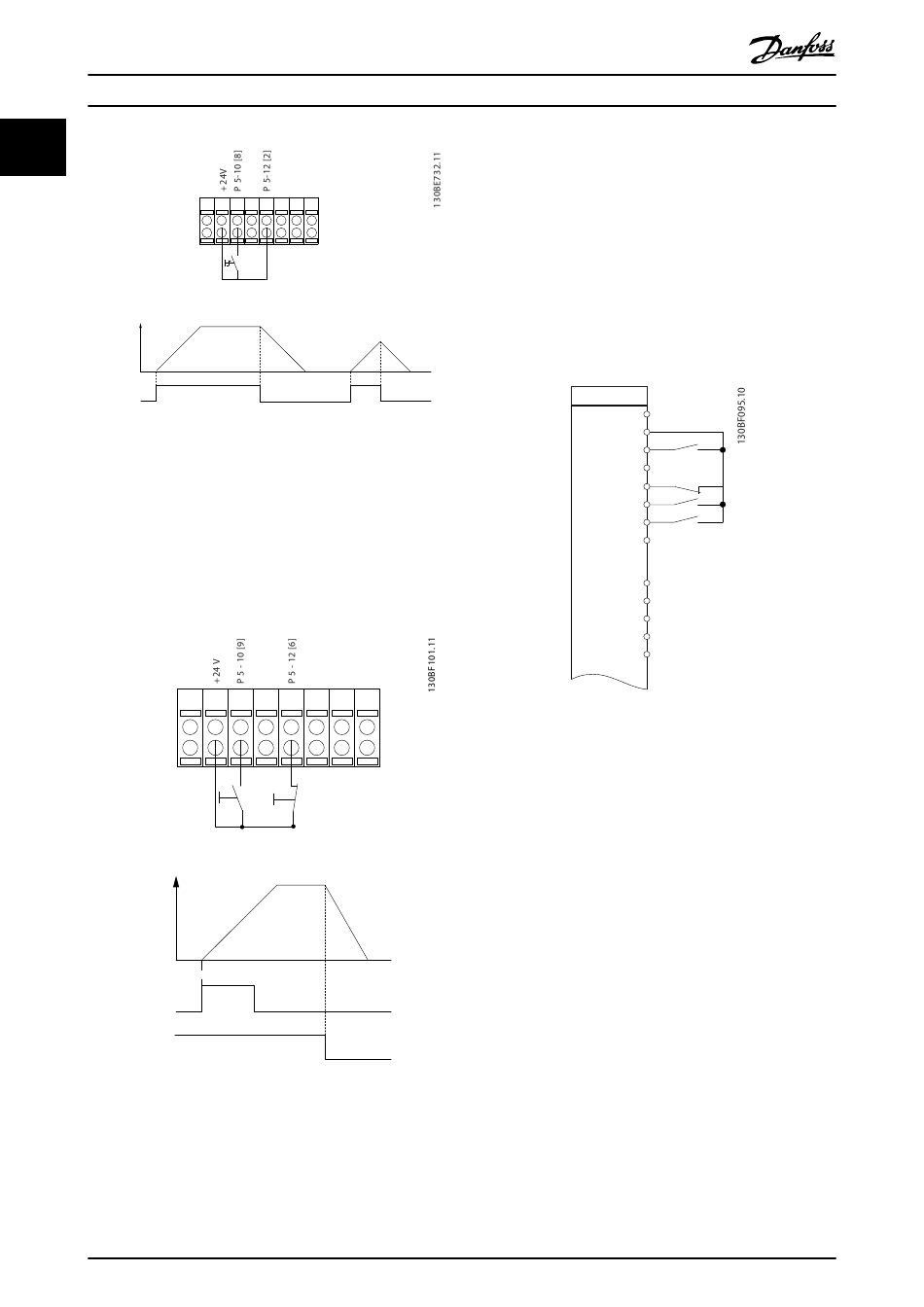

Abbildung 1.6 Start/Stopp
1.3.3 Puls-Start/Stopp invers
Klemme 18 = Parameter 5-10 Terminal 18 Digital Input [9]
Puls-Start.
Klemme 27= Parameter 5-12 Terminal 27 Digital Input [6]
Stopp (inv.)
Latched start (18)
Stop inverse (27)
Abbildung 1.7 Puls-Start/Stopp invers
10
12 13 18 19 27 29 32 33
Start/Stop
12 13 18 19 27 29 32
Latched start Stop inverse
Speed
Danfoss A/S © 02/2019 Alle Rechte vorbehalten.
®
VLT Midi Drive FC 280

1.3.4 Drehzahlkorrektur auf/ab

Klemmen 29/32 = Drehzahlkorrektur auf/ab
33
Abbildung 1.8 Drehzahlkorrektur auf/ab

1.3.5 Potenziometer Sollwert

Spannungssollwert über ein Potenziometer
Klemme 18 = Parameter 5-10 Terminal 18 Digital
Input [9] Start (Werkseinstellung).
Klemme 27 = Parameter 5-12 Terminal 27 Digital
Input [19] Sollw. speich.
Klemme 29 = Parameter 5-13 Terminal 29 Digital
Input [21] Drehzahl auf.
Klemme 32 = Parameter 5-14 Terminal 32 Digital
Input [22] Drehzahl ab.
FC
+24 V 12
+24 V 13
D IN 18
D IN 19
D IN 27
D IN 29
D IN 32
D IN 33
+10 V 50
A IN
53
A IN
54
COM
55
A OUT
42
Sollwertquelle 1 = [1] Analogeingang 53
(Werkseinstellung).
Klemme 53, Skal. Min. Spannung = 0 V.
Klemme 53, Skal. Max. Spannung = 10 V.
Klemme 53, Min. Soll-/Istwert = 0 Hz.
Klemme 53, Max. Soll-/Istwert = 50 Hz.
Parameter 6-19 Terminal 53 mode = [1] Spannung.
MG07C403
