Elektrische Installation
4. Schließen Sie die 3 Phasen des Motorkabels an
die Klemmen 96 (U), 97 (V) und 98 (W) an (siehe
Abbildung 4.5).
5. Ziehen Sie die Klemmen gemäß den Anzugsdreh-
momenten in Kapitel 8.7 Anzugsdrehmomente für
Anschlüsse an.
4 4

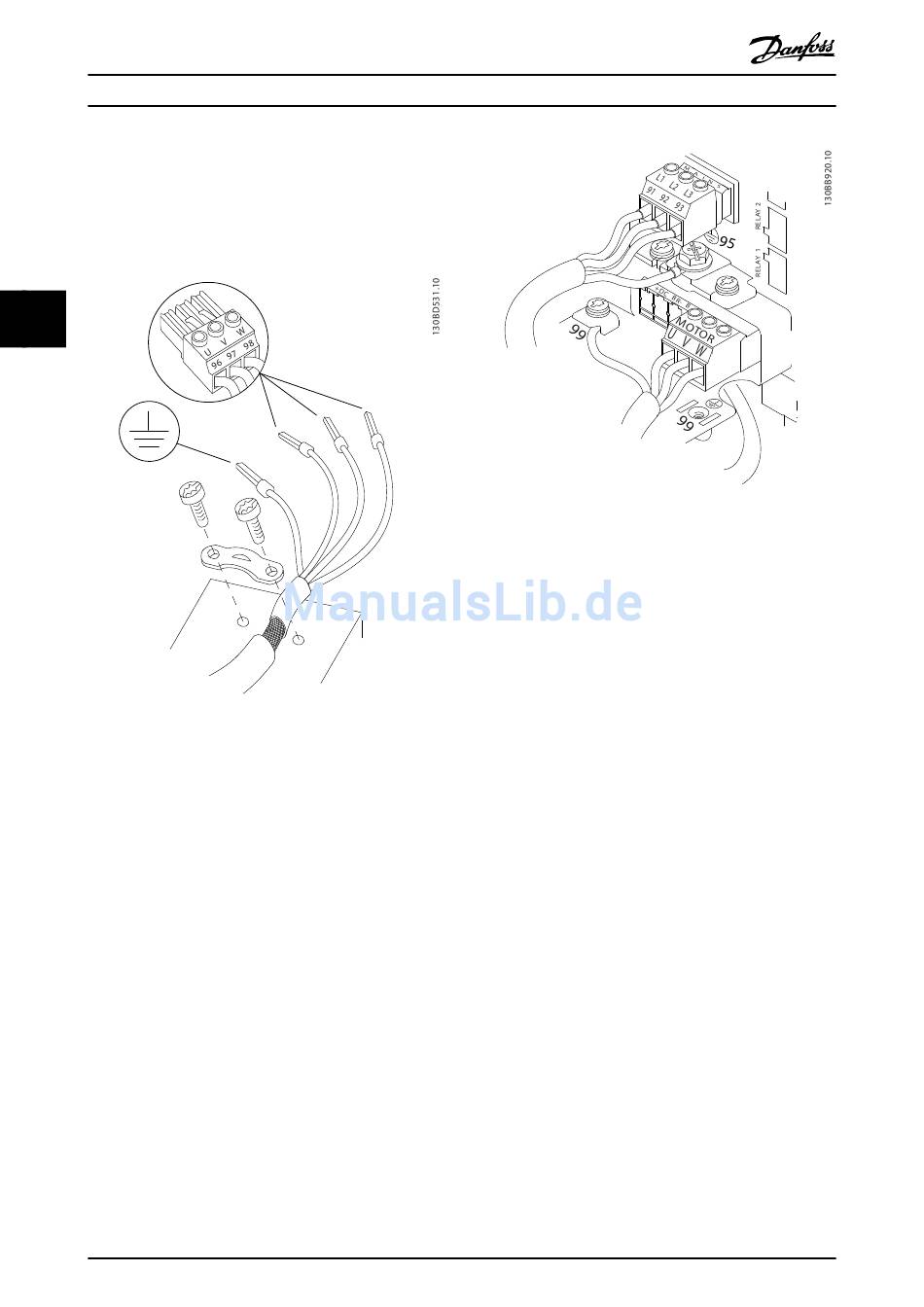

Abbildung 4.5 Motoranschluss
Abbildung 4.6 zeigt vereinfachte Anschlussbilder für
Netzanschluss Motor und Erdung eines Frequenzum-
richters. Die jeweiligen Konfigurationen ändern sich je nach
Gerätetypen und optionaler Ausrüstung.
20
®
VLT AQUA Drive FC 202
Abbildung 4.6 Beispiel für Motor-, Netz- und Erdungsanschluss

4.7 Netzanschluss

Verfahrensweise

4.8 Steuerleitungen

Danfoss A/S © 01/2015 Alle Rechte vorbehalten.
•
Wählen Sie die Querschnitte der Kabel anhand
des Eingangsstroms des Frequenzumrichters.
Maximaler Kabelquerschnitt siehe
Kapitel 8.1 Elektrische Daten.
•
Befolgen Sie bezüglich der Kabelquerschnitte
örtliche und nationale Vorschriften.
1. Schließen Sie die 3 Phasen des Netzeingangs an
die Klemmen L1, L2 und L3 an (siehe
Abbildung 4.6).
2. Schließen Sie je nach Konfiguration der Geräte
die Eingangsleistung an die Netzeingangs-
klemmen oder den Netztrennschalter an.
3. Erden Sie das Kabel gemäß den Erdungsanwei-
sungen in Kapitel 4.3 Erdung.
4. Versorgt ein IT-Netz, eine potenzialfreie Dreieck-
schaltung oder ein TT/TN-S-Netz mit geerdetem
Zweig (geerdete Dreieckschaltung) den Frequen-
zumrichter, so stellen Sie Parameter 14-50 EMV-
Filter auf [0] Aus, um Beschädigungen des
Zwischenkreises zu vermeiden und die Erdungs-
kapazität gemäß IEC 61800-3 zu verringern.
•
Trennen Sie das Steuerkabel von Hochspannungs-
bauteilen des Frequenzumrichters.
•
Ist der Frequenzumrichter an einen Thermistor
angeschlossen, müssen die Thermistorsteuerkabel
abgeschirmt und verstärkt/zweifach isoliert sein.
Wir empfehlen eine 24-VDC-Versorgungs-
spannung.
