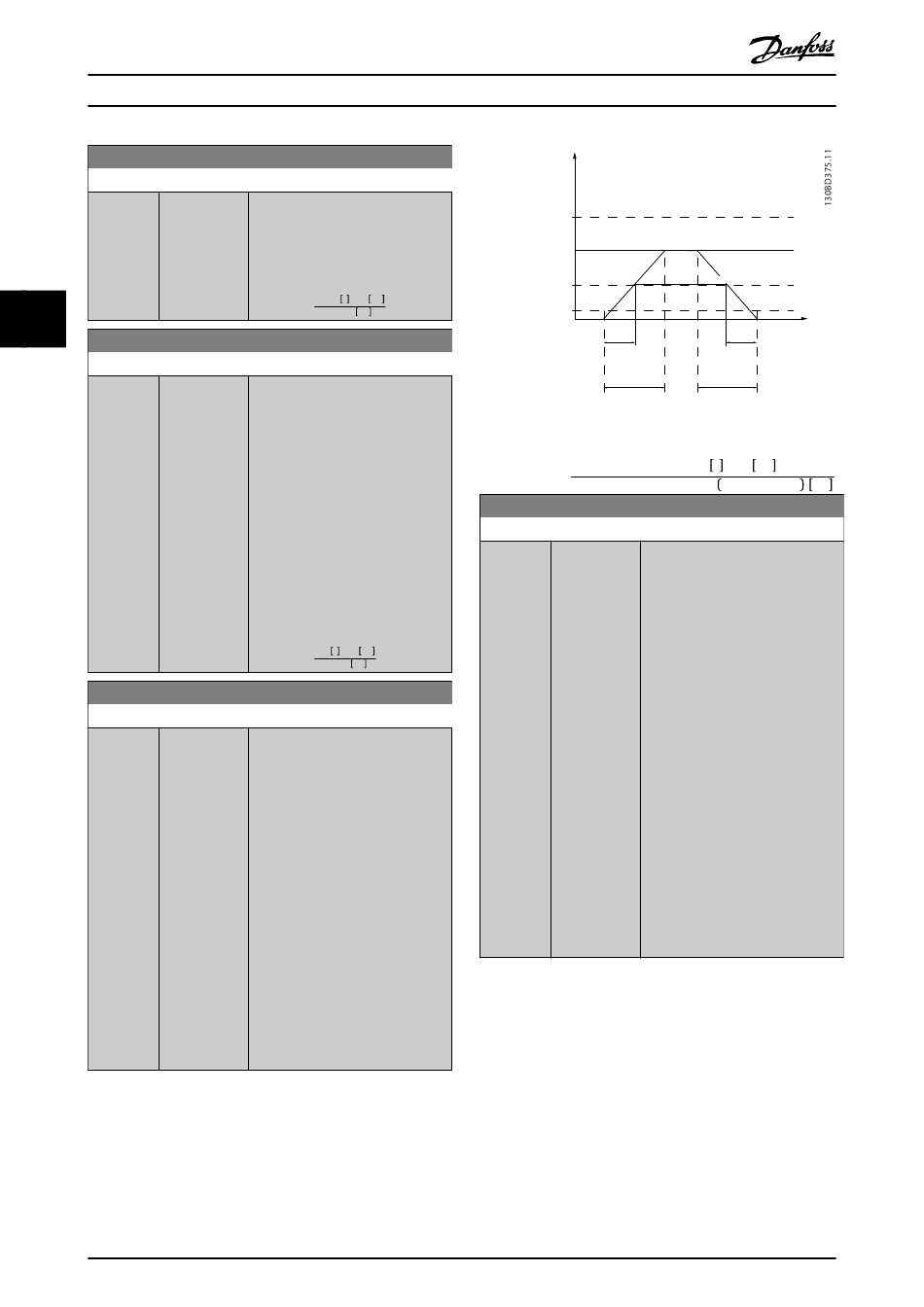

Danfoss VLT Midi Drive FC 280 Programmierhandbuch Seite 62

Parameterbeschreibungen
3-71 Rampenzeit Auf 4
Range:
4 4
3-72 Rampenzeit Ab 4
Range:
Size
related s]
*
3-80 Rampenzeit JOG
Range:
Size
related s]
*
60
Funktion:
des Beschleunigens nicht
überschreitet. Beachten Sie auch die
Hinweise zur Rampe-Ab-Zeit unter
Parameter 3-72 Ramp 4 Ramp Down
Time.
t s x n
Beschl.
Par . 3 − 71 =
Sollw. Hz
Funktion:
[0.01 - 3600 Geben Sie die Rampe-ab-Zeit ein, d.
h. die Verzögerungszeit von der
Motornenndrehzahl n
Wählen Sie eine Rampe-ab-Zeit, die
bei generatorischem Motorbetrieb
nicht zu einer Überspannung im
Wechselrichter führt, und so, dass
der erzeugte Strom die unter
Parameter 4-18 Current Limit
eingestellte Stromgrenze nicht
überschreitet. Beachten Sie die
Rampe-auf-Zeit unter
Parameter 3-71 Ramp 4 Ramp up
Time.
t s x n
dec
Par . 3 − 72 =
Sollw. Hz
Funktion:
[0.01 - 3600 Geben Sie die Rampenzeit JOG ein,
d. h. die Zeit für Beschleunigung/
Verzögerungszeit zwischen 0 Hz
und der Motornennfrequenz n
Vergewissern Sie sich, dass der
resultierende für die vorliegende
Rampenzeit JOG erforderliche
Ausgangsstrom nicht die unter
Parameter 4-18 Current Limit
festgelegte Stromgrenze
überschreitet. Die Rampenzeit JOG
beginnt bei Aktivierung eines Jog-
Signals über das LCP, einen
ausgewählten Digitalausgang oder
die serielle Kommunikationsschnitt-
stelle. Wenn der Zustand der
Festdrehzahl JOG deaktiviert wird,
gelten die normalen Rampenzeiten.
Danfoss A/S © 02/2019 Alle Rechte vorbehalten.
®
VLT Midi Drive FC 280
P 4-14 Hz
High limit
P 1-23
Motor frequency
P 3-19
Jog speed
Hz
s
P 4-12 Hz
Low limit
Abbildung 4.9 Rampenzeit JOG
bis 0 Hz.
s
Par . 3 − 80 =
3-81 Rampenzeit Schnellstopp
Range:
Size
related
*
Hz
s
.
s
Hz
t jog t jog
P 3-80 P 3-80
Ramp up Ramp down
(acc)
(dec)
t s x n
Festdrehzahl JOG
Δ Festdrehzahl JOG JOG Par. . 3 − 19 Hz
Funktion:
[0.01 - 3600 Geben Sie die Schnellstopp-Rampe-
s] ab-Zeit ein, d. h. die
Verzögerungszeit von der
synchronen Motordrehzahl bis zu 0
Hz. Stellen Sie sicher, dass im
Wechselrichter aus dem generato-
rischen Betrieb des Motors, der zum
Erzielen der vorgegebenen Rampe-
Ab-Zeit notwendig ist, keine
Überspannung im Wechselrichter
entsteht. Stellen Sie außerdem
sicher, dass der erzeugte Strom, der
zum Erreichen der vorgegebenen
Rampe-ab-Zeit notwendig ist, nicht
die Stromgrenze überschreitet (die
Stromgrenze wird unter
Parameter 4-18 Current Limit
festgelegt). Aktivieren Sie den
Schnellstopp über ein Signal an
einem ausgewählten Digitaleingang
oder über die serielle Kommunikati-
onsschnittstelle.
Time
Hz
s
MG07C403
