Danfoss VLT Midi Drive FC 280 Programmierhandbuch Seite 58

Parameterbeschreibungen
3-10 Festsollwert
Range:
0 %
*
100 %]
4 4
3-11 Jog Speed [Hz]
Range:
5 Hz
*
Hz]
3-12 Catch up/slow Down Value
Range:
0 %
*
3-14 Preset Relative Reference
Range:
0 %
*
100 %]
56
Funktion:
[-100 - Geben Sie bis zu acht
unterschiedliche Festsollwerte (0-7)
mittels Array-Programmierung in
diesen Parameter ein. Wählen Sie
zur Auswahl von dedizierten
Sollwerten Festsollwert Bit 0/1/2
[16], [17] oder [18] für die
entsprechenden Digitaleingänge in
Parametergruppe 5-1* Digita-
leingänge aus.
Funktion:
[ 0 - 500.0 Die Festdrehzahl JOG ist eine feste
Ausgangsdrehzahl, mit der der
Frequenzumrichter läuft, wenn die
JOG-Funktion aktiviert ist. Siehe
auch Parameter 3-80 Jog Ramp Time.
Die Festdrehzahl JOG darf die
Einstellung in Parameter 4-14 Motor
Speed High Limit [Hz] nicht
überschreiten.
Funktion:
[0 - 100 %] Geben Sie einen Prozentwert ein,
der dem eigentlichen Sollwert
hinzugefügt oder von ihm
abgezogen wird, um eine Drehzahl-
korrektur auf bzw. eine
Drehzahlkorrektur ab zu erreichen.
Wenn [28] Frequenzkorrektur über
einen der Digitaleingänge
(Parameter 5-10 Klemme 18 Digital-
eingang bis Parameter 5-15 Klemme
33 Digitaleingang) ausgewählt
wurde, wird der (relative)
Prozentwert dem Gesamt-Sollwert
hinzugefügt. Wenn [29] Freq.korr. Ab
über einen der Digitaleingänge
(Parameter 5-10 Klemme 18 Digital-
eingang bis Parameter 5-15 Klemme
33 Digitaleingang) ausgewählt
wurde, wird der Prozentwert vom
Gesamt-Sollwert abgezogen.
Funktion:
[-100 - Der aktuelle Sollwert, X, wird mit
dem in Parameter 3-14 Relativer
Festsollwert eingestellten
Prozentwert Y erhöht oder
reduziert. Hierdurch ergibt sich der
Danfoss A/S © 02/2019 Alle Rechte vorbehalten.
®
VLT Midi Drive FC 280
3-14 Preset Relative Reference
Range:

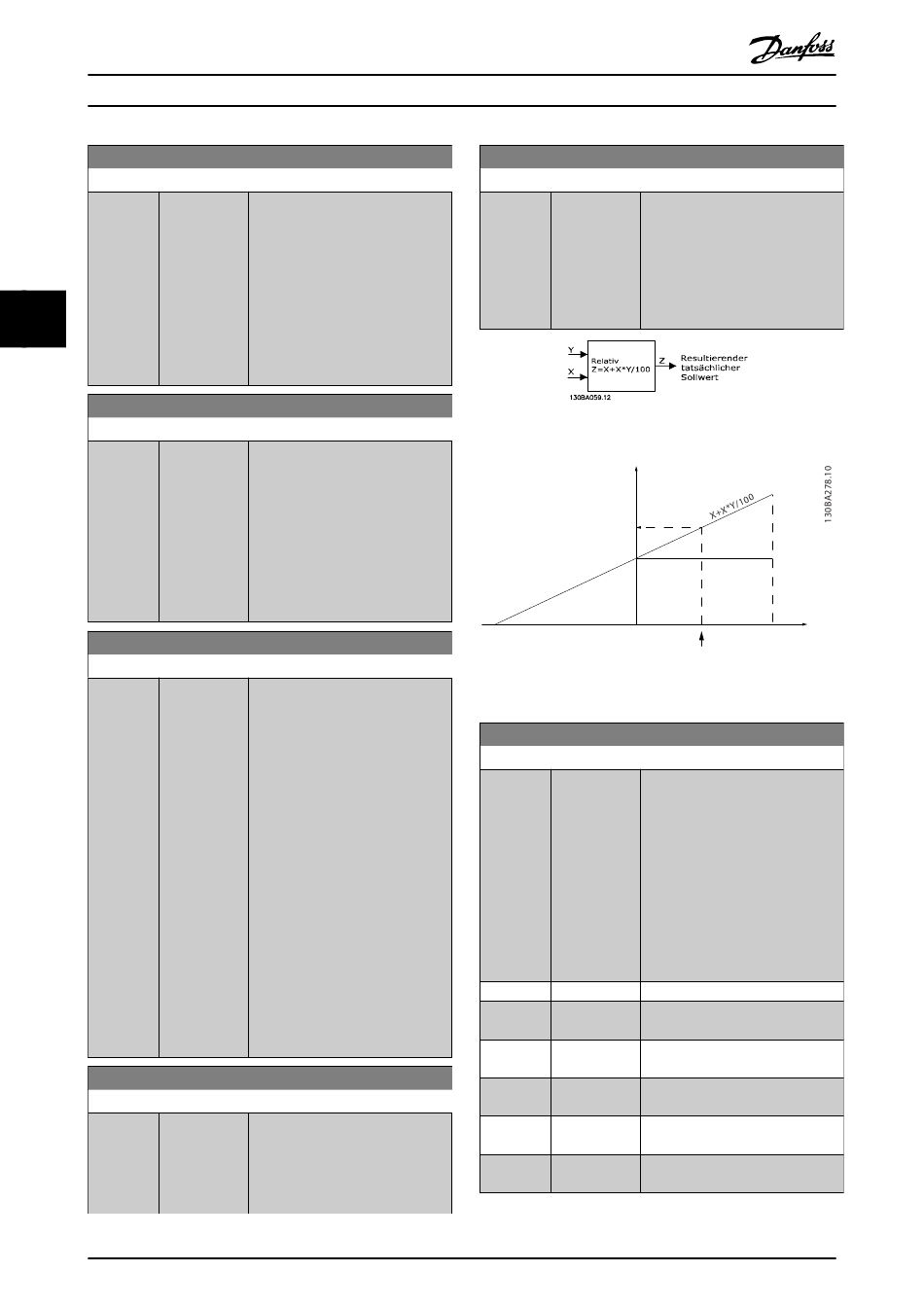

Abbildung 4.6 Relativer Festsollwert
-100
Abbildung 4.7 Aktueller Sollwert
3-15 Reference 1 Source
Option:
[0]
[1]
*
[2]
[7]
[8]
[11]
Funktion:
aktuelle Sollwert Z. Der aktuelle
Sollwert (X) ist die Summe der in
Parameter 3-15 Variabler Sollwert 1,
Parameter 3-16 Variabler Sollwert 2,
Parameter 3-17 Variabler Sollwert 3
und Parameter 8-02 Aktives
Steuerwort ausgewählten Eingänge.
Z
X
0
P 3-14
Funktion:
Dieser Parameter bestimmt die
Quelle des ersten Sollwertsignals. Es
ist möglich, bis zu drei variable
Sollwertsignale zu definieren
(Parameter 3-15 Reference 1 Source,
Parameter 3-16 Reference 2 Source
und Parameter 3-17 Reference 3
Source), die den Gesamtsollwert
bilden. Die Summe der Sollwert-
signale legt die aktuellen Sollwerte
fest.
No function
Analog Input
53
Analog Input
54
Frequency
input 29
Frequency
input 33
Local bus
reference
Y
100 %
MG07C403
