5-40 Relaisfunktion
Option: Funktion:
[170] Referenzfahrt Der Homefahrt-Vorgang ist
abgeschlossen abgeschlossen. Diese Option wirkt
sich nur aus, wenn
Parameter 37-00 Application Mode auf
[2] Position Control (Positions-
steuerung) eingestellt ist.
[171] Zielpos. erreicht Die Zielposition ist erreicht. Diese
Option wirkt sich nur aus, wenn
Parameter 37-00 Application Mode auf
[2] Position Control (Positions-
steuerung) eingestellt ist.
[172] Positionsregelungs- Im Positionierprozess ist ein Fehler
fehler aufgetreten. Weitere Informationen
zum Fehler finden Sie in
Parameter 37-18 Pos. Ctrl Fault Reason.
Diese Option wirkt sich nur aus,
wenn Parameter 37-00 Application
Mode auf [2] Position Control (Positi-
onssteuerung) eingestellt ist.
[173] Position Mech. Zur Auswahl der mechanischen
Bremse Steuerung für die Positionierung.
Diese Option wirkt sich nur aus,
wenn Parameter 37-00 Application
Mode auf [2] Position Control (Positi-
onssteuerung) eingestellt ist.
[190] STO-Funktion aktiv
[193] Energiesparmodus Der Frequenzumrichter/das System
befindet sich im Energiesparmodus.
Siehe Parametergruppe 22-4* Energie-
sparmodus.
[194] Riemenbruch- Eine Riemenbruchbedingung wurde
funktion erkannt. Siehe Parametergruppe 22-4*
Energiesparmodus.
[239] Fehler der STO-
Funktion
5-41 Ein Verzög., Relais
Range: Funktion:
0.01 s [0 - 600 s] Eingabe der Einschaltverzögerung
*
des Relais. Das Relais wird nur
aktiviert, wenn die Bedingung unter
Parameter 5-40 Relaisfunktion
während der festgelegten Zeit
ununterbrochen bestehen bleibt.
MG07C403
Programmierhandbuch

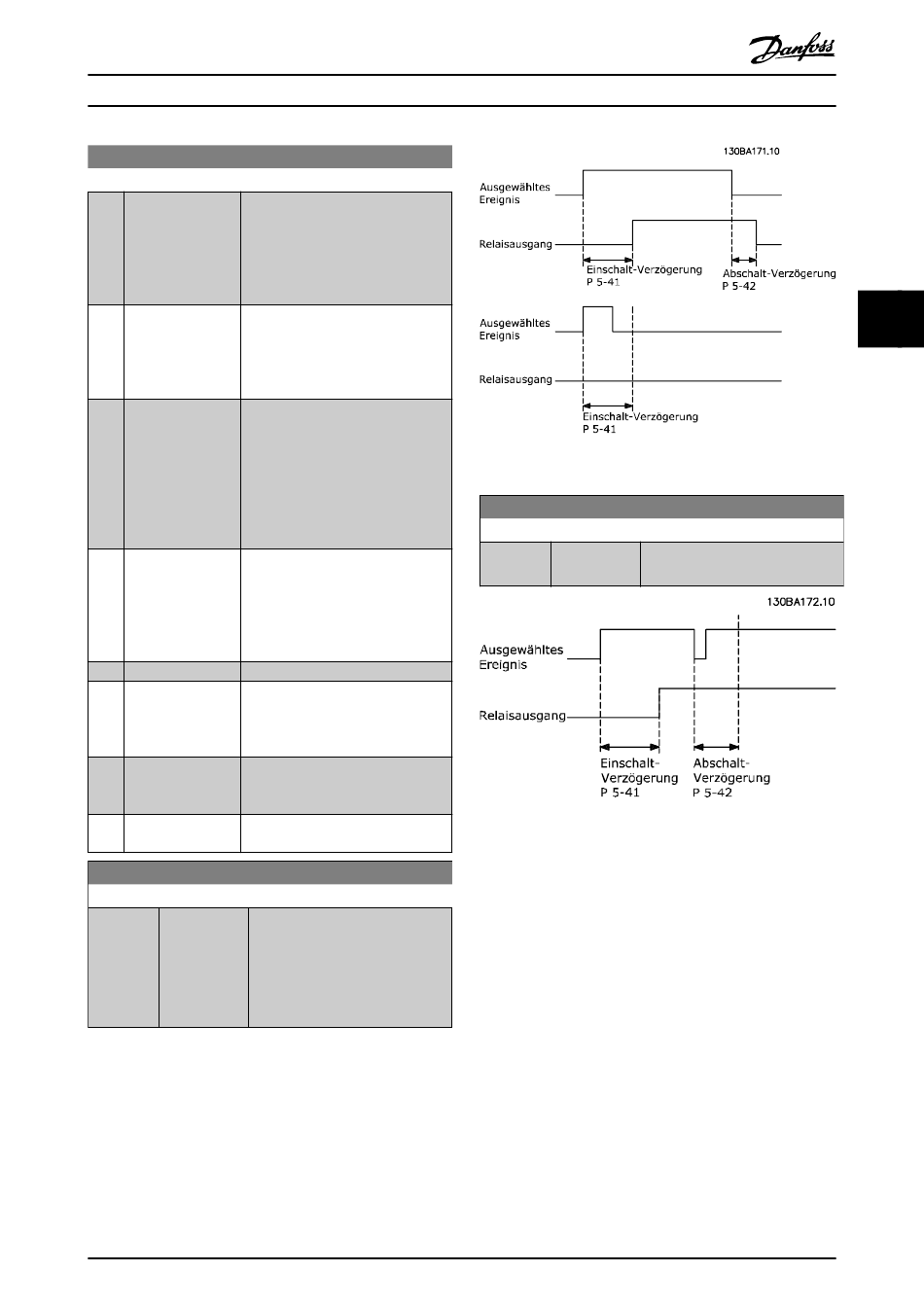

Abbildung 4.13 Ein Verzögerung, Relais
5-42 Aus Verzög., Relais
Range:
0.01 s
*
Abbildung 4.14 Aus Verzögerung, Relais
Ändert sich die ausgewählte Ereignisbedingung vor Ablauf
der Ein-/Ausschaltverzögerung, bleibt der Relaisausgang
unverändert.
4.6.3 5-5* Pulseingänge
Die Impulseingangsparameter dienen dazu, ein entspre-
chendes Fenster für den Impulsreferenzbereich zu
definieren, indem die Skalierungs- und Filtereinstellungen
für die Impulseingänge konfiguriert werden. Pulseingänge
sind Klemmen 29 und 33. Programmieren Sie Klemme 29
(Parameter 5-13 Terminal 29 Digital Input) oder Klemme 33
(Parameter 5-15 Terminal 33 Digital Input) auf [32]
Pulseingang. Wird Klemme 29 als Eingang verwendet,
stellen Sie Parameter 5-02 Terminal 29 Mode auf [0] Eingang.
