Einführung
Lange Steuerleitungen und Analogsignale können in
seltenen Fällen aufgrund von Störungen in den Netzkabeln
zu Brummschleifen mit 50 Hz führen. In diesem Fall
müssen Sie die Abschirmung durchbrechen oder einen
100-nF-Kondensator zwischen Abschirmung und Gehäuse
einbauen.
Schließen Sie die Digital- und Analogein- und -ausgänge
aufgeteilt nach Signalart an die Bezugspotentiale des
Frequenzumrichters (Klemme 55) an, um eine gegenseitige
Beeinträchtigung durch Fehlerströme zu vermeiden. Zum
Beispiel kann durch Schalten am Digitaleingang das
analoge Eingangssignal gestört werden.

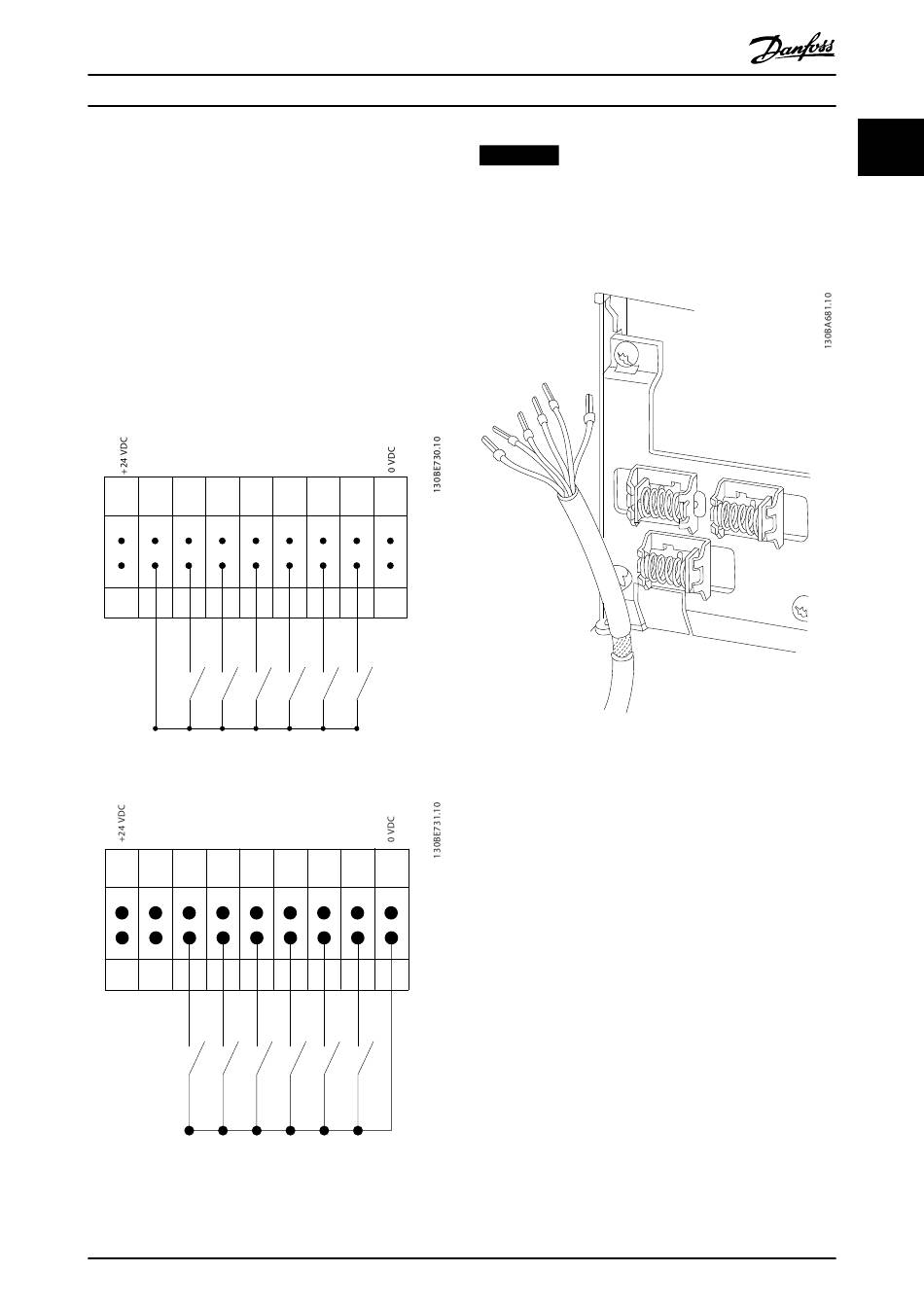

Eingangspolarität der Steuerklemmen
PNP (Source)
Digital input wiring
12 13 18 19 27
Abbildung 1.3 (PNP) = Quelle
NPN (Sink)
Digital input wiring
12 13 18 19 27
Abbildung 1.4 (NPN) = Verbraucher
MG07C403
Programmierhandbuch
29 32 33 55
29 32 33 55
Danfoss A/S © 02/2019 Alle Rechte vorbehalten.
HINWEIS
Steuerleitungen müssen abgeschirmt sein.
Siehe den Abschnitt Verwendung abgeschirmter Steuerlei-
tungen im Projektierungshandbuch zum korrekten Abschluss
der Steuerleitungen.
Abbildung 1.5 Erdung abgeschirmter Steuerleitungen
1.3.2 Start/Stopp
Klemme 18 = Parameter 5-10 Terminal 18 Digital Input [8]
Start.
Klemme 27 = Parameter 5-12 Terminal 27 Digital Input [0]
Ohne Funktion (Standardeinstellung Motorfreilauf invers).
