Einführung
U
M
Momentanspannung des Motors.
U
M,N
Motornennspannung (Typenschilddaten).
Losbrechmoment
Moment

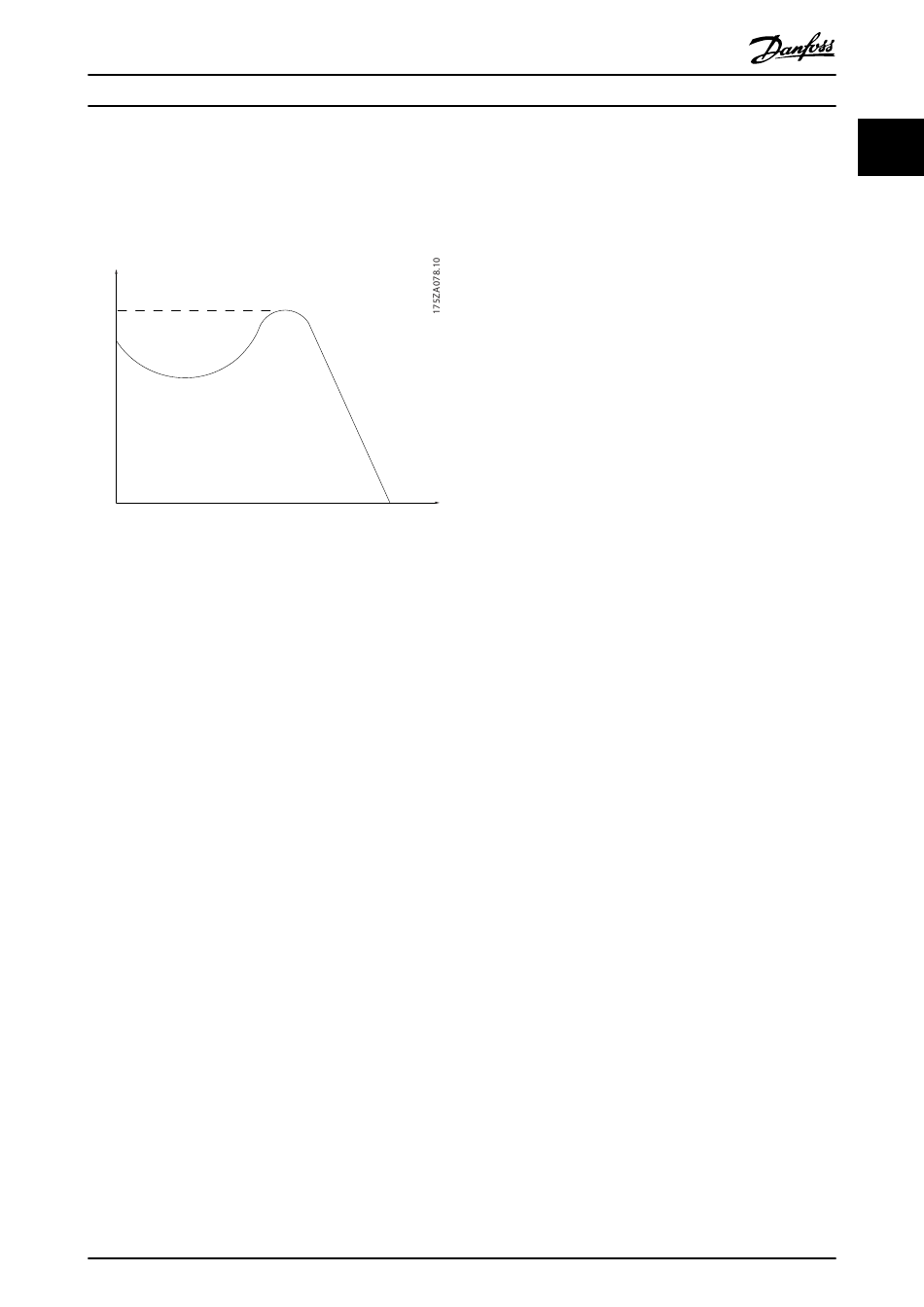

Abbildung 1.1 Losbrechmoment
η
VLT
Der Wirkungsgrad des Frequenzumrichters ist definiert als
das Verhältnis zwischen Leistungsabgabe und Leistungs-
aufnahme.
Einschaltsperrbefehl
Ein Startdeaktivierungsbefehl, der zu den Steuerbefehlen in
Gruppe 1 gehört. Nähere Angaben finden Sie unter
Tabelle 1.3.
Stoppbefehl
Ein Stoppbefehl, der zu den Steuerbefehlen in Gruppe 1
gehört. Nähere Angaben finden Sie unter Tabelle 1.3.

1.2.4 Sollwerteinstellung

Analogsollwert
Ein Sollwertsignal an den Analogeingängen 53 oder 54
(Spannung oder Strom).
Binärsollwert
Ein über die serielle Kommunikationsschnittstelle
übertragenes Signal.
Festsollwert
Ein definierter Festsollwert, einstellbar zwischen -100 %
und +100 % des Sollwertbereichs. Sie können bis zu 8
Festsollwerte über die Digitaleingänge auswählen. Sie
können bis zu 4 Festsollwerte über den Bus auswählen.
Pulssollwert
Ein an die Digitaleingänge übertragenes Pulsfrequenzsignal
(Klemme 29 oder 33).
MG07C403
Programmierhandbuch
Kippgrenze
Drehzahi
Danfoss A/S © 02/2019 Alle Rechte vorbehalten.
Ref
MAX
Bestimmt das Verhältnis zwischen dem Sollwerteingang bei
100 % des Gesamtskalenwerts (in der Regel 10 V, 20 mA)
und dem resultierenden Sollwert. Der maximale Sollwert
wird in Parameter 3-03 Maximum Reference eingestellt.
Ref
MIN
Bestimmt das Verhältnis zwischen dem Sollwerteingang bei
0 % (normalerweise 0 V, 0 mA, 4 mA) und dem
resultierenden Sollwert. Der minimale Sollwert wird in
Parameter 3-02 Minimum Reference eingestellt.
1.2.5 Verschiedenes
Analogeingänge
Die Analogeingänge können verschiedene Funktionen des
Frequenzumrichters steuern.
Es gibt zwei Arten von Analogeingängen:
•
Stromeingang, 0-20 mA und 4-20 mA.
•
Spannungseingang, 0 bis +10 V DC.
Analogausgang
Die Analogausgänge können ein Signal von 0-20 mA oder
4-20 mA ausgeben.
Automatische Motoranpassung, AMA
Die AMA ist ein Testalgorithmus, der die elektrischen
Parameter des angeschlossenen Motors im Stillstand misst.
Bremswiderstand
Der Bremswiderstand wird zur Aufnahme der bei generato-
rischer Bremsung erzeugten Energie benötigt. Während
generatorischer Bremsung erhöht sich die Zwischenkreis-
spannung. Ein Bremschopper stellt sicher, dass die
generatorische Energie an den Bremswiderstand
übertragen wird.
Konstantmoment (CT)-Kennlinie
Konstantmomentkennlinie; wird für Anwendungen wie
Förderbänder, Verdrängungspumpen und Krane eingesetzt.
Digitaleingänge
Die Digitaleingänge können verschiedene Funktionen des
Frequenzumrichters steuern.
Digitalausgänge
Der Frequenzumrichter verfügt über zwei programmierbare
Ausgänge, die ein 24-V-DC-Signal (max. 40 mA) liefern
können.
ETR
Das elektronische Thermorelais ist eine Berechnung der
thermischen Belastung auf Grundlage der aktuellen
Belastung und Zeit. Damit lässt sich die Motortemperatur
schätzen.
Frequenzumrichter-Standardbus
Schließt RS485-Bus mit FC-Protokoll oder MC-Protokoll ein.
Siehe Parameter 8-30 Protocol.
