5.2.1
Modbus RTU-Protokoll
Verbindungen und
Kommunikation
®
Der VACON
20 CP-Umrichter ist standardmäßig mit Modbus-Funktion ausgestattet. Der
Frequenzumrichter kann über RS485 mit dem Feldbus verbunden werden. Der Anschluss für RS485
befindet sich auf dem Standard-E/A (Klemmen A und B). Siehe Abbildung 34.

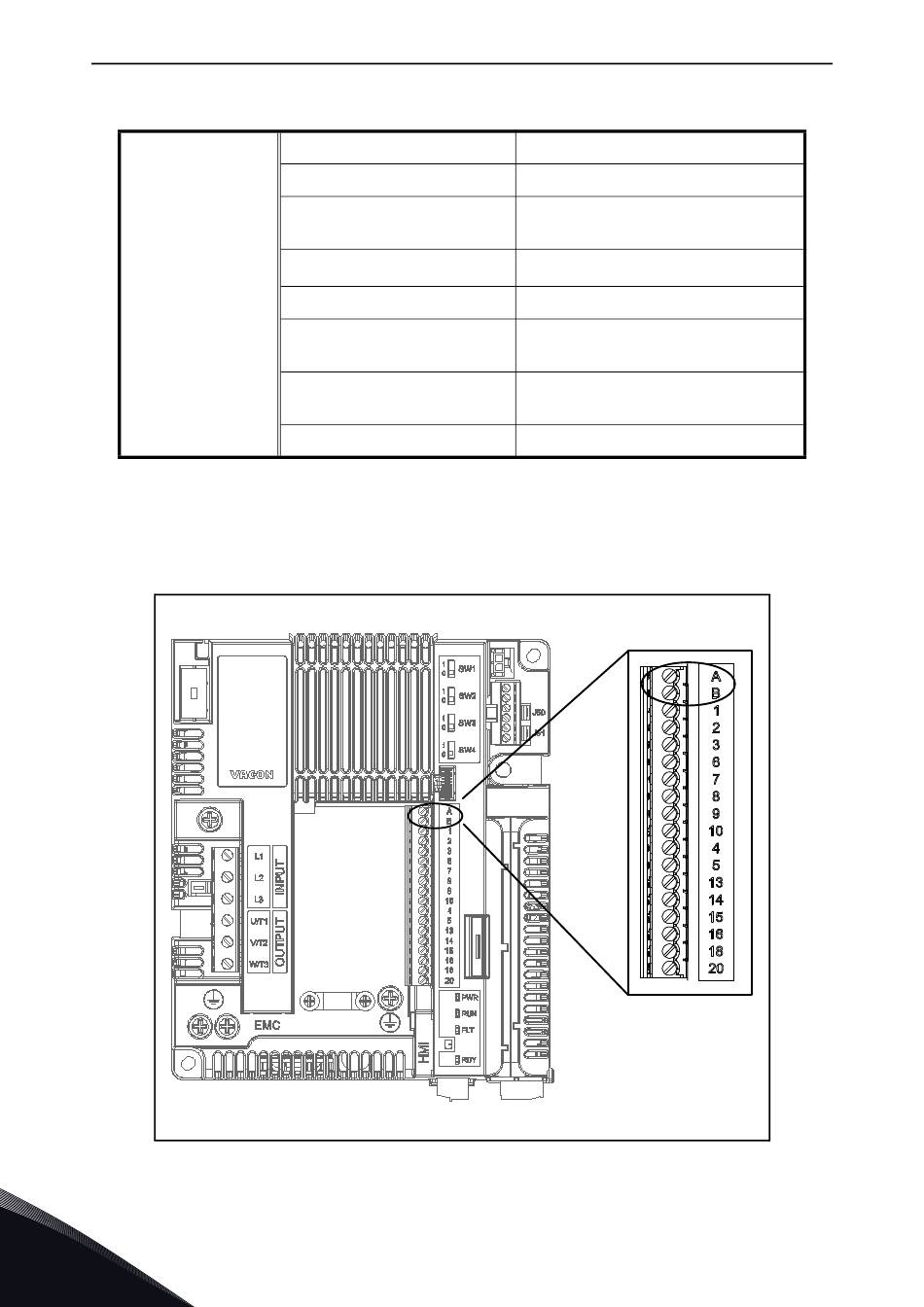

Abbildung 34. Position der RS485-Klemmen am E/A-Standardklemmenanschluss.
5
Schnittstelle
Datenübertragungsverfahren
Übertragungskabel
Anschluss
Galvanische Trennung
Modbus RTU
Baudrate
Adressen
Tabelle 35.
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
RS-485
RS-485, MS/TP, Halbduplex
STP (Shielded Twisted Pair),
Typ Belden 9841 oder gleichwertig
2
2,5 mm
Funktion
Wie im „Modicon Modbus Protocol
Reference Guide" beschrieben
300, 600, 1.200, 2.400, 4.800, 9.600,
19.200, 38.400 und 57.600 Baud
1 bis 247
