Steuereinheit
In Abbildung 30 wird der Molex
die Position dieses Anschlusses mit 8 angegeben, wie in Abbildung 23 und Abbildung 25 gezeigt.
Der Steckverbindertyp ist eine Stiftleiste Pico-Clasp™ für Kabel-an-Karte-Anschluss, SMT,
einreihig, vertikal mit Formschlusssicherung. Der Code von Molex
Der Gegenverbinder ist eine Pico-Clasp™-Buchse (Crimpgehäuse) für Kabel-an-Karte-Anschluss,
einreihig, mit Formschlusssicherung, 15 Schaltkreise. Der Code von Molex
Dieser Anschluss muss verwendet werden, um HMI über Echoklemmen an die Steuereinheit
anzuschließen. In der folgenden Tabelle wird die Entsprechung der Kontakte dieses Anschlusses
und der HMI-Klemmen des VACON
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
15 14 13 12 11 10

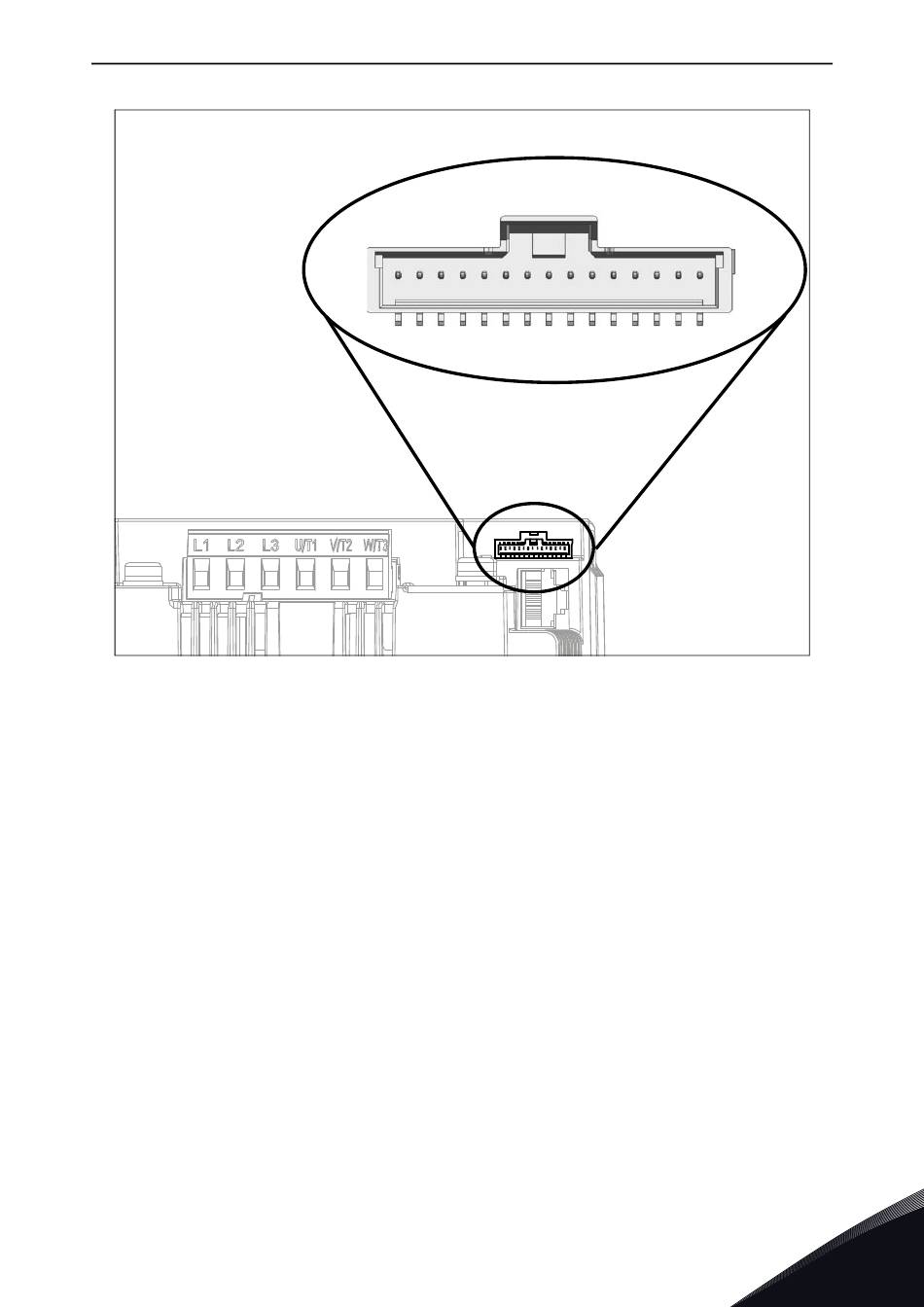

Abbildung 30. HMI-Fernanschluss.
®
-Anschluss für die HMI-Klemmen gezeigt. In der Steuereinheit ist
®
20 CP gezeigt.
9 8 7 6 5 4 3 2 1
®
ist: 501331-1507.
®
ist: 501330-1500.
vacon • 47
5
