Sicherheit

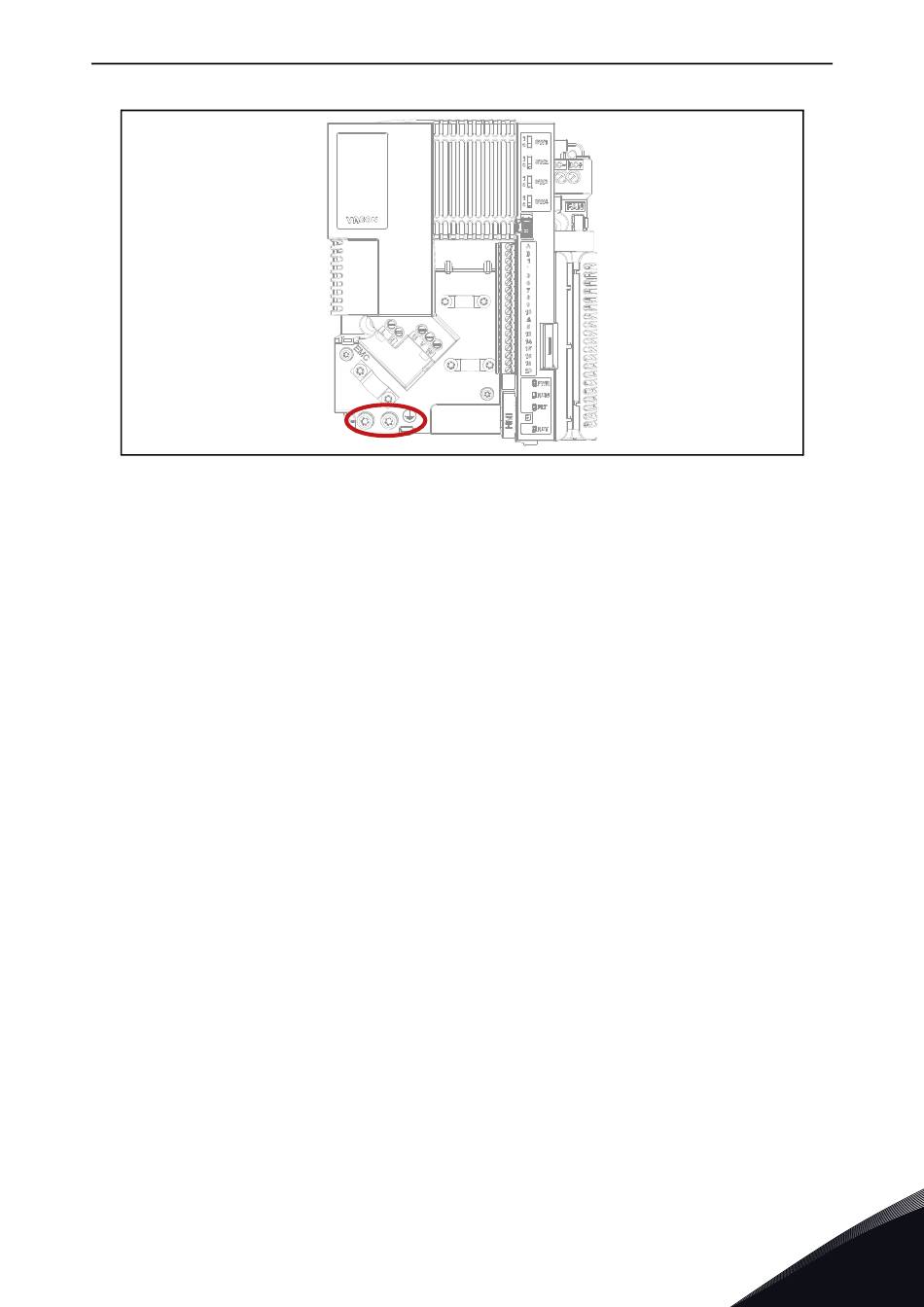

Abbildung 2. Schutzerdungsanschlüsse MS2, einphasige Version.
Jeder Schutzerdungsleiter, der nicht Teil des Stromversorgungskabels oder des Kabelgehäuses ist,
muss in jedem Fall mindestens folgenden Durchmesser aufweisen:
2
• 2,5 mm
bei mechanischem Schutz oder
2
• 4 mm
ohne mechanischen Schutz. Bei über Kabel verbundenen Geräten ist dafür zu sorgen,
dass bei einem Versagen der Zugentlastung der Schutzerdungsleiter im Kabel als letzter
Leiter unterbrochen wird.
Dabei sind stets die örtlichen Vorschriften bezüglich der Mindestgröße des Schutzerdungsleiters
zu beachten.
HINWEIS: Aufgrund der hohen kapazitiven Ströme im AC-Antrieb besteht die Möglichkeit, dass
Fehlerstromschutzschalter nicht ordnungsgemäß funktionieren.
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
vacon • 7
1
