Steuereinheit
Die Steuereinheit des Frequenzumrichters wird ab Werk mit der Standard-Steuerschnittstelle – den
Steueranschlüssen der Steuerkarte – ausgeliefert, wenn bei der Bestellung nicht ausdrücklich
etwas anderes vorgesehen wurde. Auf den folgenden Seiten finden Sie die Anordnung der Steuer-
E/A- und Relaisklemmen der beiden Basiskarten, das allgemeine Anschlussschema und die
Beschreibung der Steuersignale.
Die Steuerkarte kann extern versorgt werden, indem eine externe Spannungsquelle (zur Speisung
der Steuerkarte ohne Steuertafel, Optionskarte oder andere Verbraucher werden ca. 130–150 mA
bei 24 VDC benötigt) zwischen die Klemme #6 und Masse angeschlossen wird, siehe Kapitel 5.1.2.
Um sicherzustellen, dass die externe Versorgung mit allen Konfigurationen funktioniert, wird eine
externe Versorgung mit +24 VDC ± 10 % und 1000 mA Überspannungsschutz empfohlen.
Diese Spannung reicht aus, um die Parameter einzustellen und die Aktivität der Steuereinheit
aufrechtzuerhalten. Beachten Sie, dass die Messwerte des Hauptschaltbildes (z. B. DC-
Zwischenkreisspannung, Kühlkörpertemperatur) nur verfügbar sind, wenn der Frequenzumrichter
an das Stromversorgungsnetz angeschlossen ist.
Zusätzlich zu dem internen Lüfter besitzen die VACON
Stromversorgungsanschluss für einen Zusatzlüfter (siehe 10 in Abbildung 23, Abbildung 24 und
Abbildung 25) zur Verbesserung der Luftströmung und Systemkühlung. Die Stromversorgung
verfügt über eine automatische temperaturabhängige Ein/Aus-Steuerung: Sie schaltet sich je nach
der Temperatur der Kühlplatte automatisch ein und aus. Entnehmen Sie die elektrischen
Spezifikationen der Stromversorgung des Zusatzlüfters der folgenden Tabelle:
Klemmen
24 VDC ± 10 %
FAN+
maximaler Ausgangsstrom 200 mA
FAN–
GND
Tabelle 28. Elektrische Spezifikationen für die Stromversorgung des Zusatzlüfters.
Der Verbinder zur Versorgung des Zusatzlüfters ist eine Stiftleiste Micro-Fit 3.0
einreihig, vertikal mit Polarisierungsstift für Leiterplatte von Molex (Teilenummer 43650-0215).
Diese Verbindung erzeugt eine Ausgabe im HMI-Echoanschluss. Entnehmen Sie die Position der
Anschlüsse Abbildung 23, Abbildung 24 und Abbildung 25 und eine Beschreibung des HMI-
Echoanschlusses Tabelle 34.
Für den Anschluss des Zusatzlüfters an die VACON
Micro-Fit 3.0™ mit Crimpanschluss, einreihig von Molex
Bild unten zeigt weitere Details.
FAN+
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
Signale
MS2
®
20 CP-Frequenzumrichter wird ein Buchsengehäuse

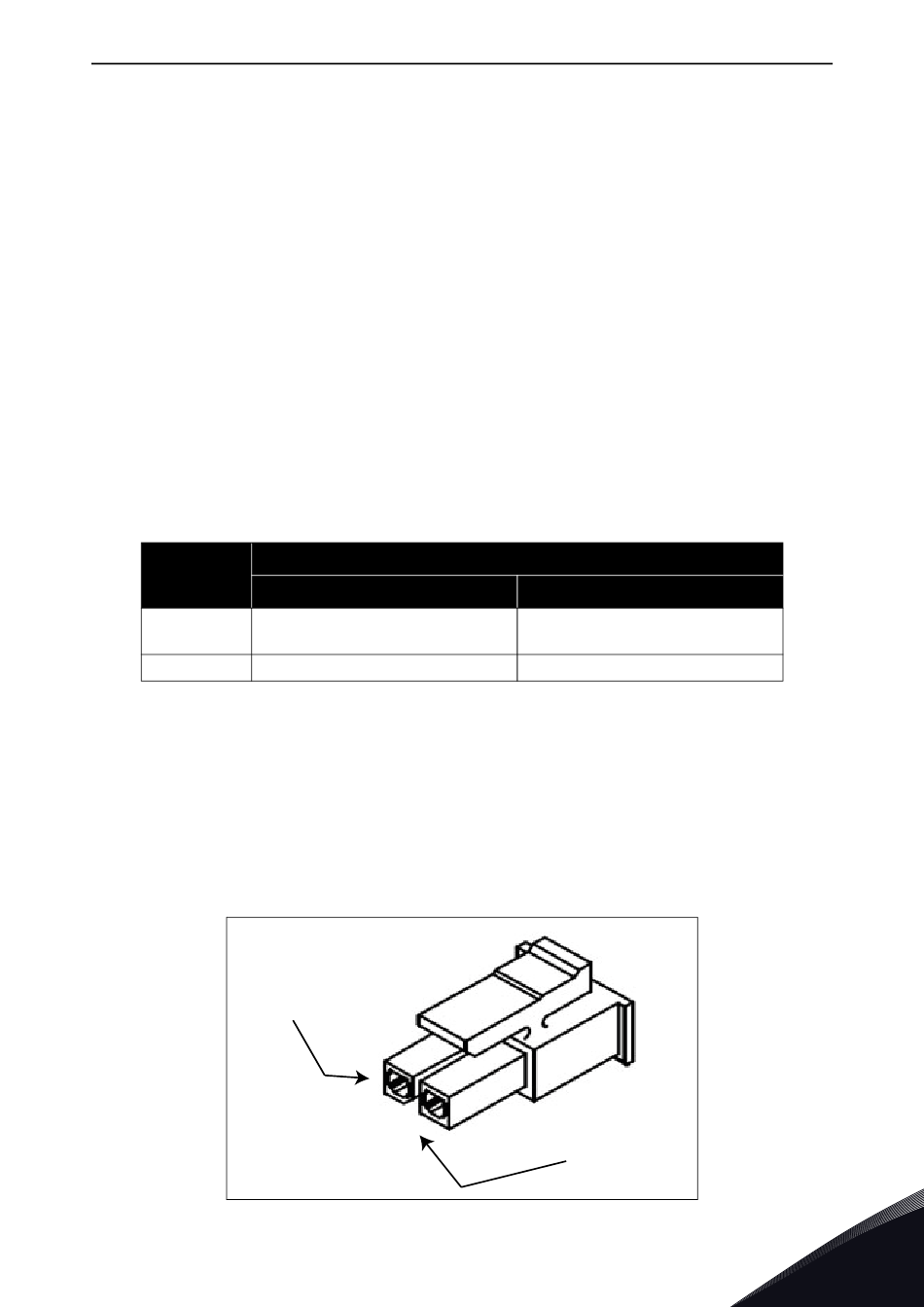

Abbildung 26. Micro-Fit 3.0™-Gehäuse.
®
20 CP-Frequenzumrichter einen
MS3
24 VDC ± 10 %
maximaler Ausgangsstrom 700 mA
GND
TM
®
(Teilenummer 43645-0200) benötigt. Das
FAN-
vacon • 41
