Steuereinheit
5.4.1

Modbus RTU-Protokoll

Verbindungen
und
Kommunikation
®
Der VACON 20 X-Umrichter ist standardmäßig mit Modbus-Funktion ausgestattet.
Der Frequenzumrichter kann über RS485 mit dem Feldbus verbunden werden. Der Anschluss
für RS485 befindet sich auf dem Standard-E/A (Klemmen A und B). Siehe Abbildung 40.

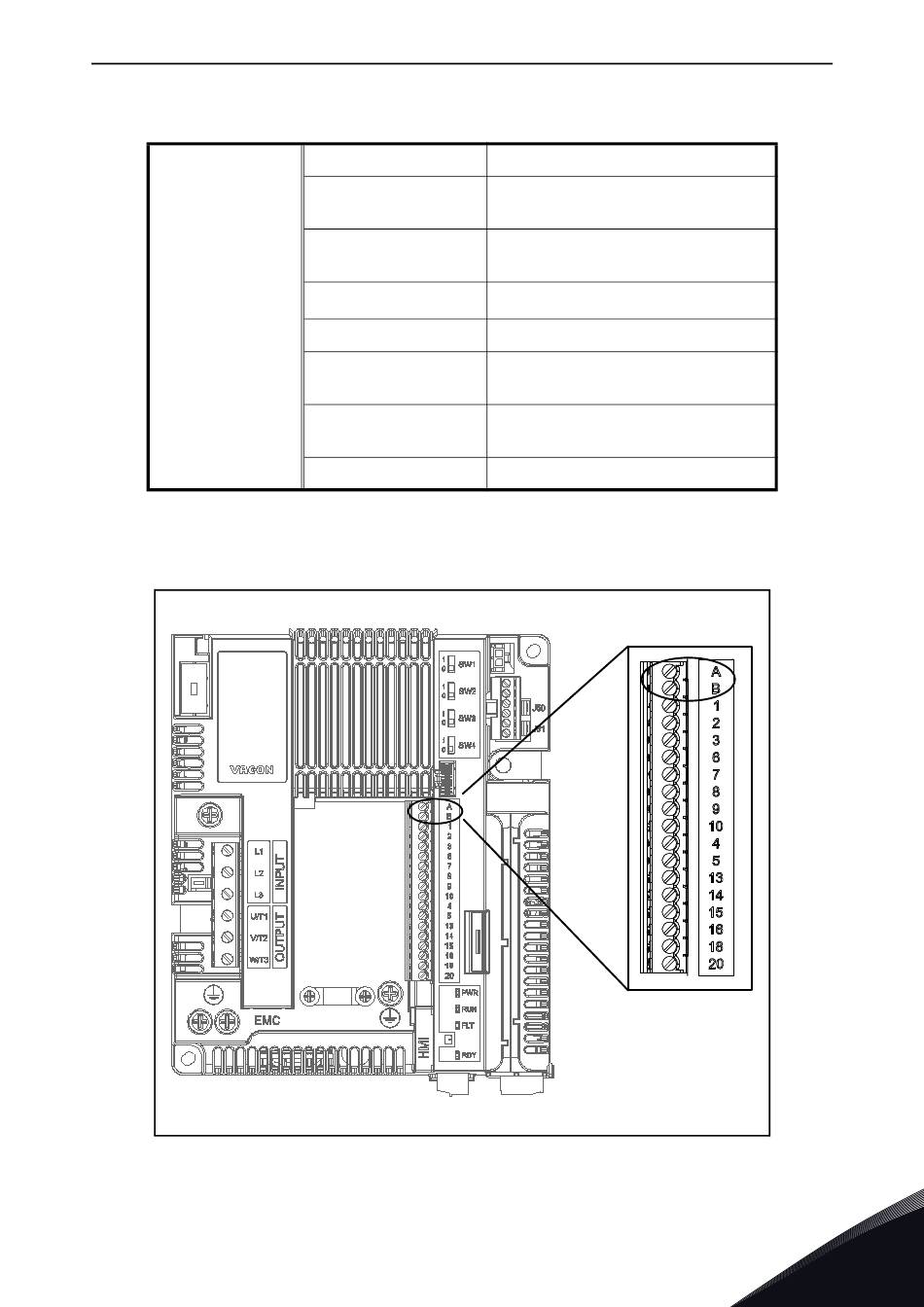

Abbildung 40. Position der RS485-Klemmen auf dem E/A-Standardklemmenanschluss
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
Tabelle 25.
Schnittstelle
Datenübertragungs-
verfahren
Übertragungskabel
Anschluss
Galvanische Trennung
Modbus RTU
Baudrate
Adressen
(das Beispiel zeigt eine MU2-Steuereinheit).
RS-485
RS-485, MS/TP, Halbduplex
STP (Shielded Twisted Pair),
Typ Belden 9841 oder gleichwertig
2
2,5 mm
Funktion
Wie im „Modicon Modbus Protocol
Reference Guide" beschrieben
300, 600, 1200, 2400, 4800, 9600,
19200, 38400 und 57600 Baud
1 bis 247
vacon • 53
5
