Steuereinheit
5.2.2

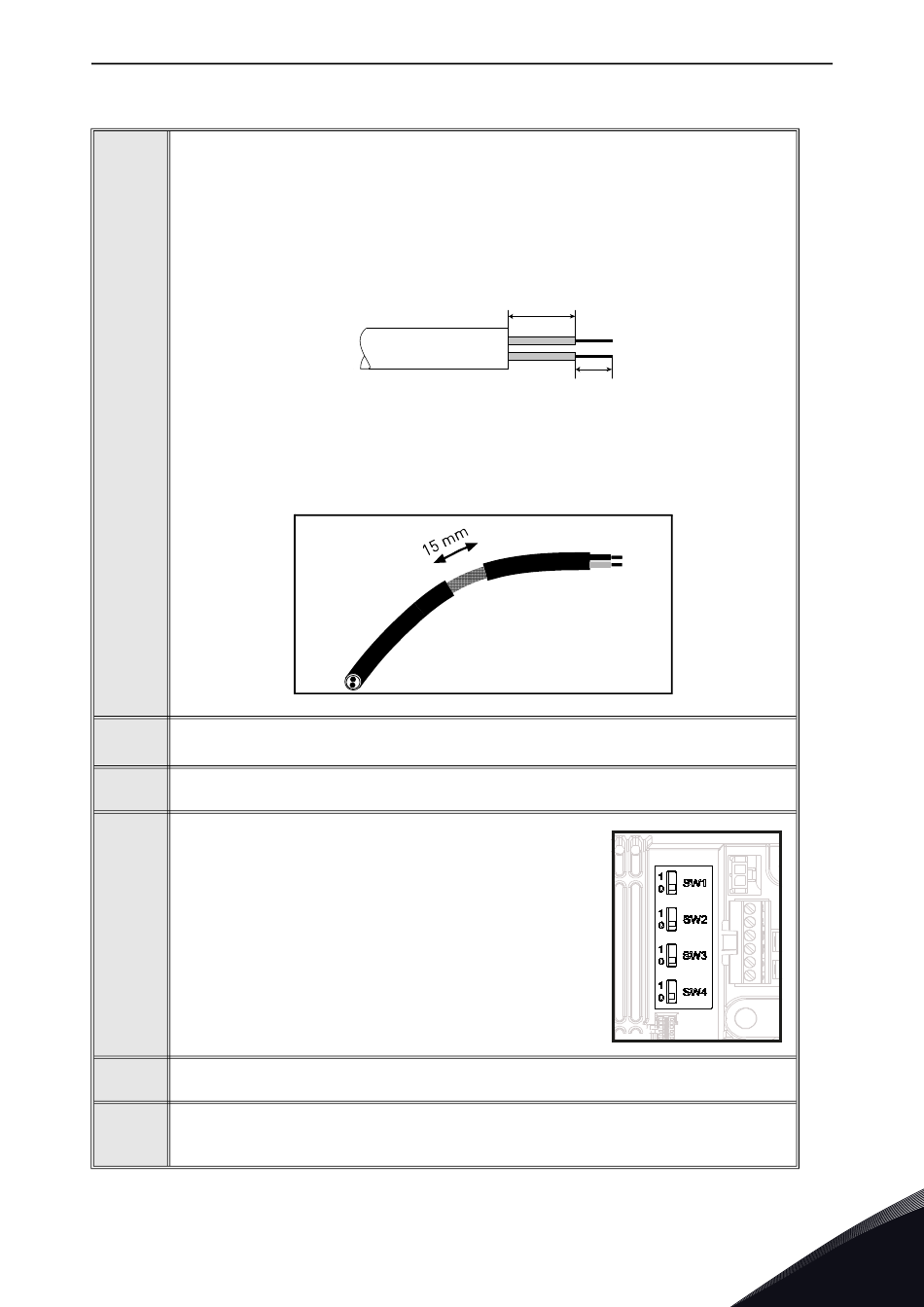

Vorbereitung auf die RS485-Nutzung
Entfernen Sie ca. 15 mm der Isolierung vom RS485-Kabel (siehe Spezifikationen
auf Tabelle 35), und entfernen Sie den grauen Kabelschirm. Führen Sie dies bei
beiden Buskabeln durch (außer beim letzten Gerät).
Außerhalb des Klemmenblocks dürfen nicht mehr als 10 mm Adern zu sehen sein.
Entfernen Sie ca. 5 mm Isolierung von den Adern, sodass die abisolierten Adern in
die Klemmen passen (siehe Bild unten).
1
Entfernen Sie nun in einigem Abstand vom abisolierten Ende ein Stück des
äußeren Mantels, damit Sie das Kabel mit der Erdungsklemme am Gehäuse
anbringen können. Die Isolierung darf höchstens auf einer Länge von 15 mm
entfernt werden. Entfernen Sie nicht die Aluminium-Kabelabschirmung!
Schließen Sie das Kabel an die zugehörigen Klemmen des Standardklemmenblocks
2
®
am VACON
20 CP-Frequenzumrichter, die Klemmen A und B (A = minus, B = plus), an.
Erden Sie die Abschirmung des RS485-Kabels mithilfe der im Lieferumfang des
3
Frequenzumrichters enthaltenen Kabelklemme an dessen Gehäuse.
Wenn der VACON
das letzte Gerät am Bus ist, muss der Busabschluss
eingerichtet werden. Rechts neben den Steueranschlüssen
befinden sich die Schalter (siehe Abbildung 32). Stellen
Sie den Schalter SW4 auf die Position „0". Die Bias-
4
Funktion ist im Abschlusswiderstand integriert.
HINWEIS: Achten Sie bei der Planung der Kabeltrassen darauf, dass zwischen
5
Feldbuskabel und Motorkabel ein Mindestabstand von 30 cm eingehalten wird.
Der Busabschluss muss für das erste und letzte Gerät am Feldbusstrang
6
eingerichtet werden Wir empfehlen, das erste abgeschlossene Gerät zum Master-
Gerät zu machen.
