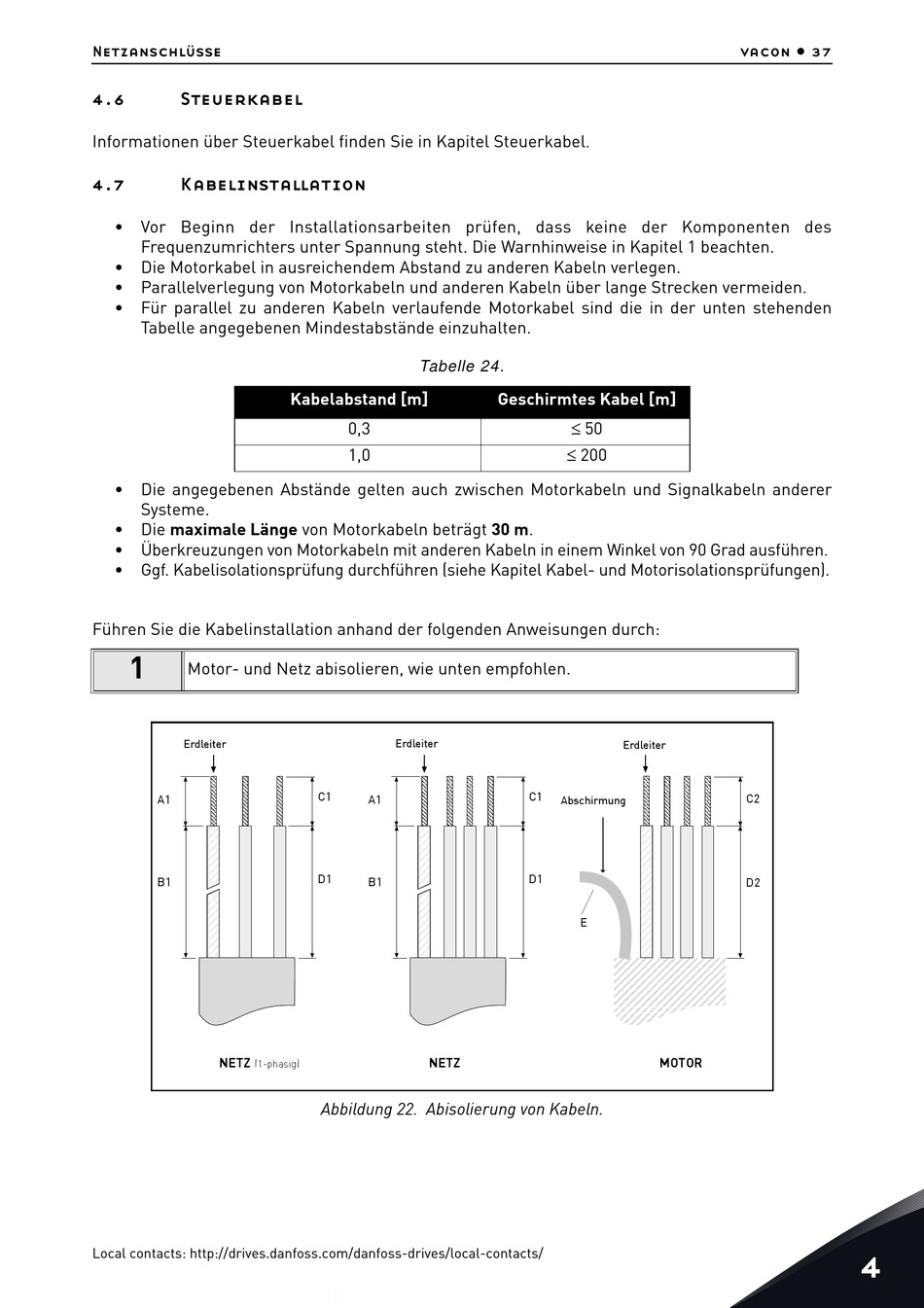

Netzanschlüsse
4.6
Steuerkabel
Informationen über Steuerkabel finden Sie in Kapitel Steuerkabel.
4.7
Kabelinstallation
• Vor Beginn der Installationsarbeiten prüfen, dass keine der Komponenten des
Frequenzumrichters unter Spannung steht. Die Warnhinweise in Kapitel 1 beachten.
• Die Motorkabel in ausreichendem Abstand zu anderen Kabeln verlegen.
• Parallelverlegung von Motorkabeln und anderen Kabeln über lange Strecken vermeiden.
• Für parallel zu anderen Kabeln verlaufende Motorkabel sind die in der unten stehenden
Tabelle angegebenen Mindestabstände einzuhalten.
• Die angegebenen Abstände gelten auch zwischen Motorkabeln und Signalkabeln anderer
Systeme.
• Die maximale Länge von Motorkabeln beträgt 30 m.
• Überkreuzungen von Motorkabeln mit anderen Kabeln in einem Winkel von 90 Grad ausführen.
• Ggf. Kabelisolationsprüfung durchführen (siehe Kapitel Kabel- und Motorisolationsprüfungen).
Führen Sie die Kabelinstallation anhand der folgenden Anweisungen durch:
1
Motor- und Netz abisolieren, wie unten empfohlen.
Erdleiter
A1
B1
NETZ
(1-phasig)
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
Tabelle 24.
Kabelabstand [m]
0,3
1,0
Erdleiter
C1
A1
D1
B1
NETZ
Abbildung 22. Abisolierung von Kabeln.
Geschirmtes Kabel [m]
50
200
Erdleiter
C1
Abschirmung
D1
E
MOTOR
vacon • 37
C2
D2
4
