vacon • 42
5.1

Steuerkabel

Die Platzierung des Hauptklemmenblocks wird nachfolgend in Abbildung 27 gezeigt. Die
Steuerkarte ist mit 23 festen E/A-Steuerklemmen ausgestattet. Das Bild unten zeigt zusätzlich die
Klemmen für die Sicherheitsfunktion STO (Safe Torque Off, siehe Kapitel 9). Die Signalbeschreibungen
finden Sie in Tabelle 30.
5.1.1 Steuerkabelgrößen
Als E/A-Kabel (Steuerung und Relais) und STO-Kabel müssen abgeschirmte mehradrige Kabel mit
den folgenden Querschnitten verwendet werden:
• 0,14–1,5 mm
• 0,25–1,5 mm
• 0,25–1,5 mm
Die Anzugmomente für die E/A- (Steuerung und Relais) und STO-Klemmen finden Sie in der Tabelle
unten.
5

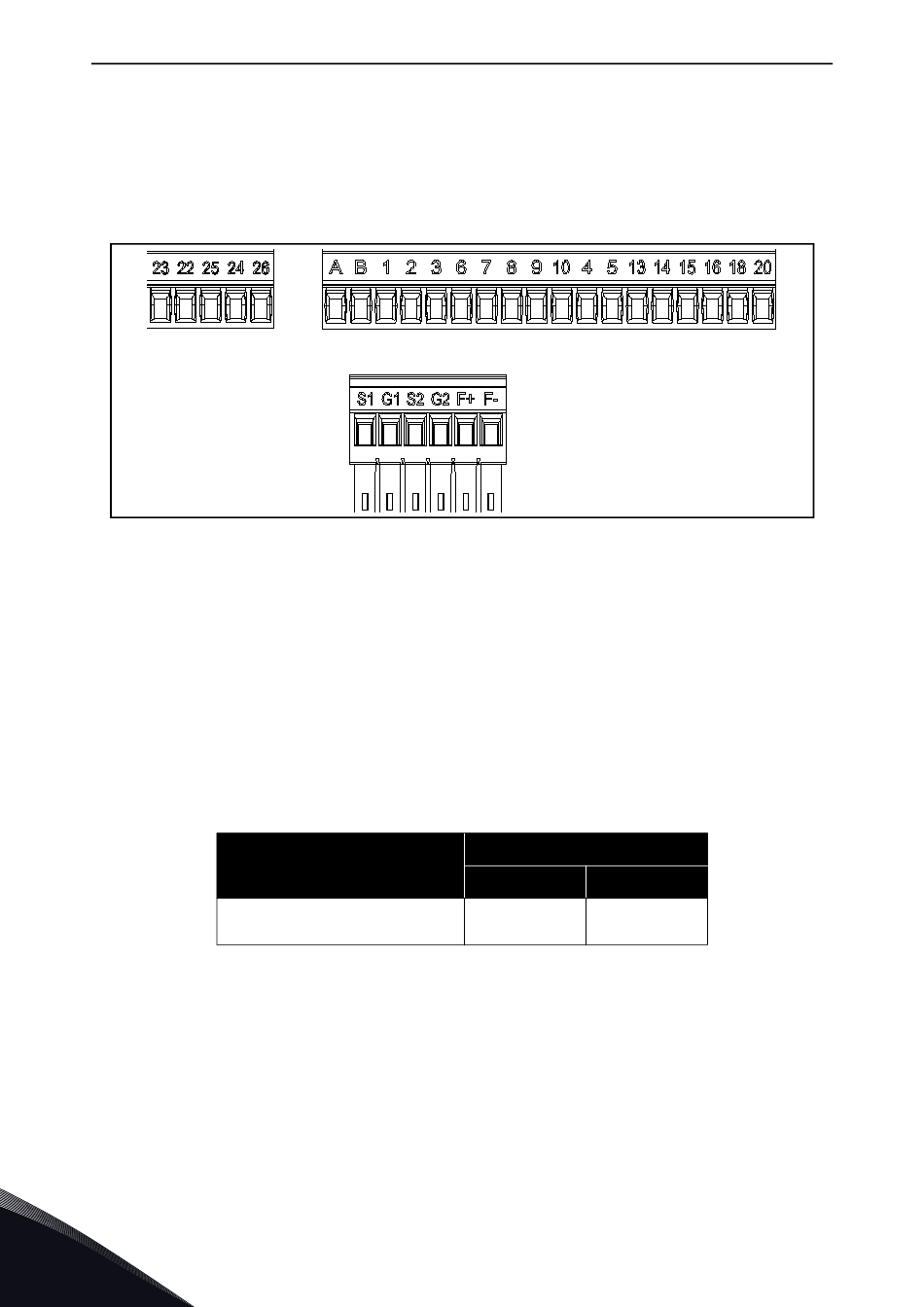

Abbildung 27. Steueranschlüsse.
2
ohne Aderendhülsen
2
mit Aderendhülsen (ohne Kunststoffhals)
2
mit Aderendhülsen (mit Kunststoffhals)
Klemmschraube
E/A-Klemmen und STO-
Klemmen (Schraube M2)
Tabelle 29. Anzugsmoment für Steuerkabel.
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
Anzugsmoment
Nm lbs-in.
0,22 min 1,95 min
0,25 max 2,21 max
Steuereinheit
