vacon • 96
9.5.2
Sicherheitsfunktion Kat. 3/PL e/SIL 3
Die Sicherheitsfunktion wird auf Kat. 3/PL e/SIL 3 reduziert, wenn die STO-Eingänge statisch
verwendet werden (d. h. sie werden gezwungen, sich aufeinander einzupendeln).
Beide STO-Eingänge und die STO-Rückmeldung müssen verwendet werden. Es gelten die gleichen
Warnhinweise und Verdrahtungsanweisungen wie unter 9.5.1, außer dass die Wiederholungsprüfung
mindestens einmal alle drei Monate durchgeführt werden muss.
9.5.3
Sicherheitsfunktion Kat. 2/PL d/SIL 2
Die Sicherheitsfunktion wird auf Kat. 2/PL d/SIL 2 reduziert, wenn die STO-Eingänge parallel
angeschlossen sind (keine Redundanz der STO-Eingänge).
Die STO-Rückmeldung muss verwendet werden. Es gelten dieselben Warnungen und
Verdrahtungsanweisungen 9.5.1, außer dass die Prüfung mindestens einmal pro Jahr durchgeführt
werden muss. Die nachfolgende Abbildung zeigt ein Beispiel für einen Anschluss für die STO-
Funktion. Das externe Gerät muss mit 4 Leitern an den Umrichter angeschlossen werden.

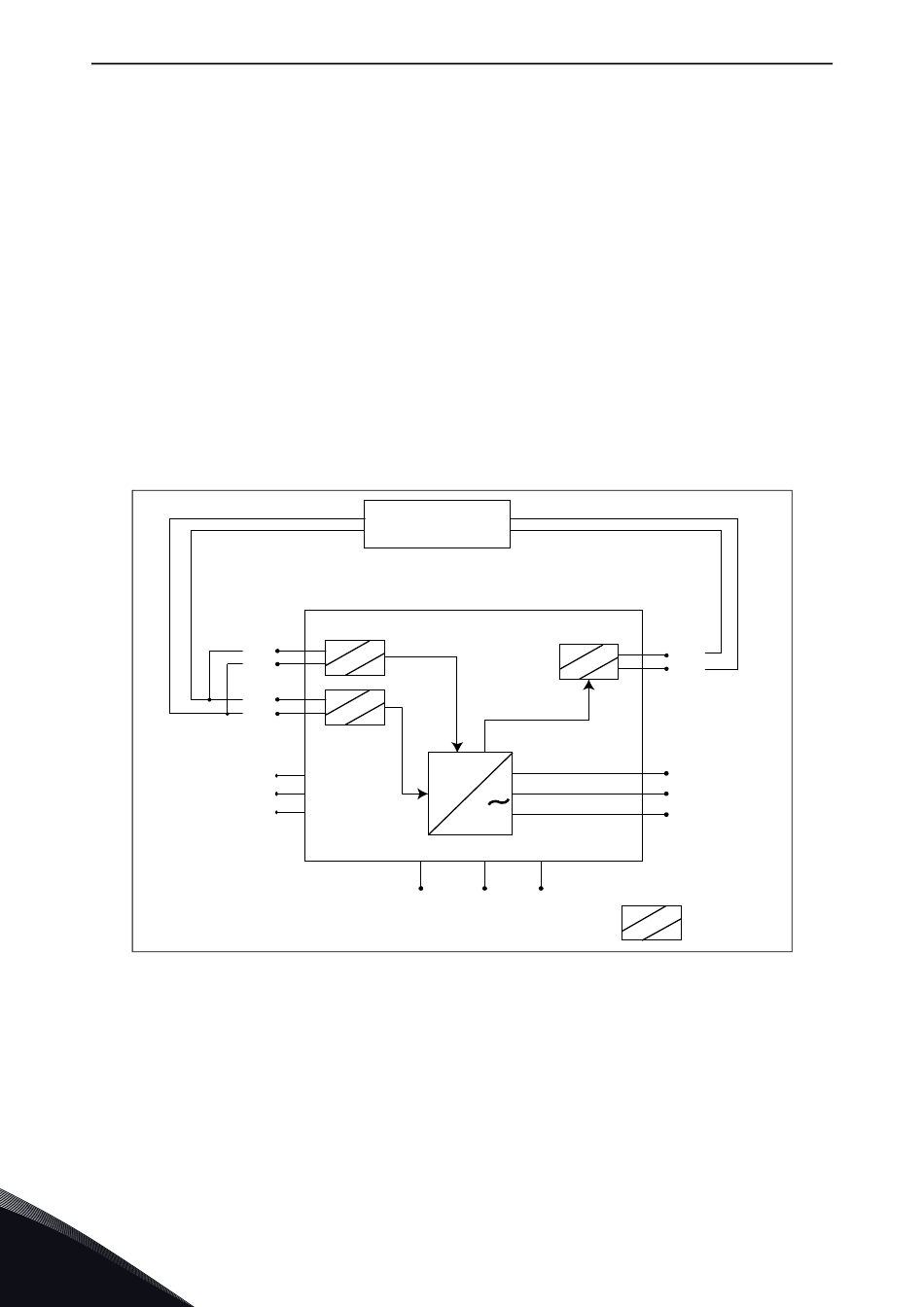

Abbildung 55. STO-Beispiel mit automatischer Überwachung der Rückmeldung
9
Externes Gerät
S1
R
G1
S2
R
G2
L1
L2
L3
Leistunseinheit
DC+/R+
und parallel angeschlossenen STO-Eingängen. (*) Nur für MS3.
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
Safe Torque Off (Sicher abgeschaltetes Moment)
R
=
3
R-
DC-*
F+
F-
U
V
W
R
Verstärkt
