Optionen
8.2
Textsteuertafel
Auf dem Display der Steuertafel werden der Status von Motor und Frequenzumrichter angezeigt
sowie alle Unregelmäßigkeiten beim Betrieb von Motor oder Frequenzumrichter. Auf dem Display
sieht der Benutzer Informationen über seine aktuelle Position in der Menüstruktur und das
angezeigte Element.
Indikatoren:
Gruppen
8.3
Menüstruktur
Die Daten auf der Steuertafel sind in Menüs unterteilt. Verwenden Sie für die Navigation zwischen
den Menüs die Pfeile nach oben/unten. Sie wechseln zu einer Gruppe/einem Element, indem Sie OK
drücken. Wenn Sie auf die Taste „BACK/RESET" drücken, gelangen Sie zurück zur vorherigen Ebene.
Die Pfeile auf der linken Seite des Displays zeigen das aktive Menü an. In Abbildung 42 ist das REF-
Menü aktiv. In der nachfolgenden Tabelle wird die Struktur des Hauptmenüs gezeigt:
Sollwert (REF)
Monitor (MON)
Parameter (PAR)
System/Fehler
(SYS/FLT)
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
Indikatoren:
Status
READY
RUN
REF
.
MON
PAR
SYS/FLT
FWD
FWD
REV
REV
Indikatoren:
Richtung

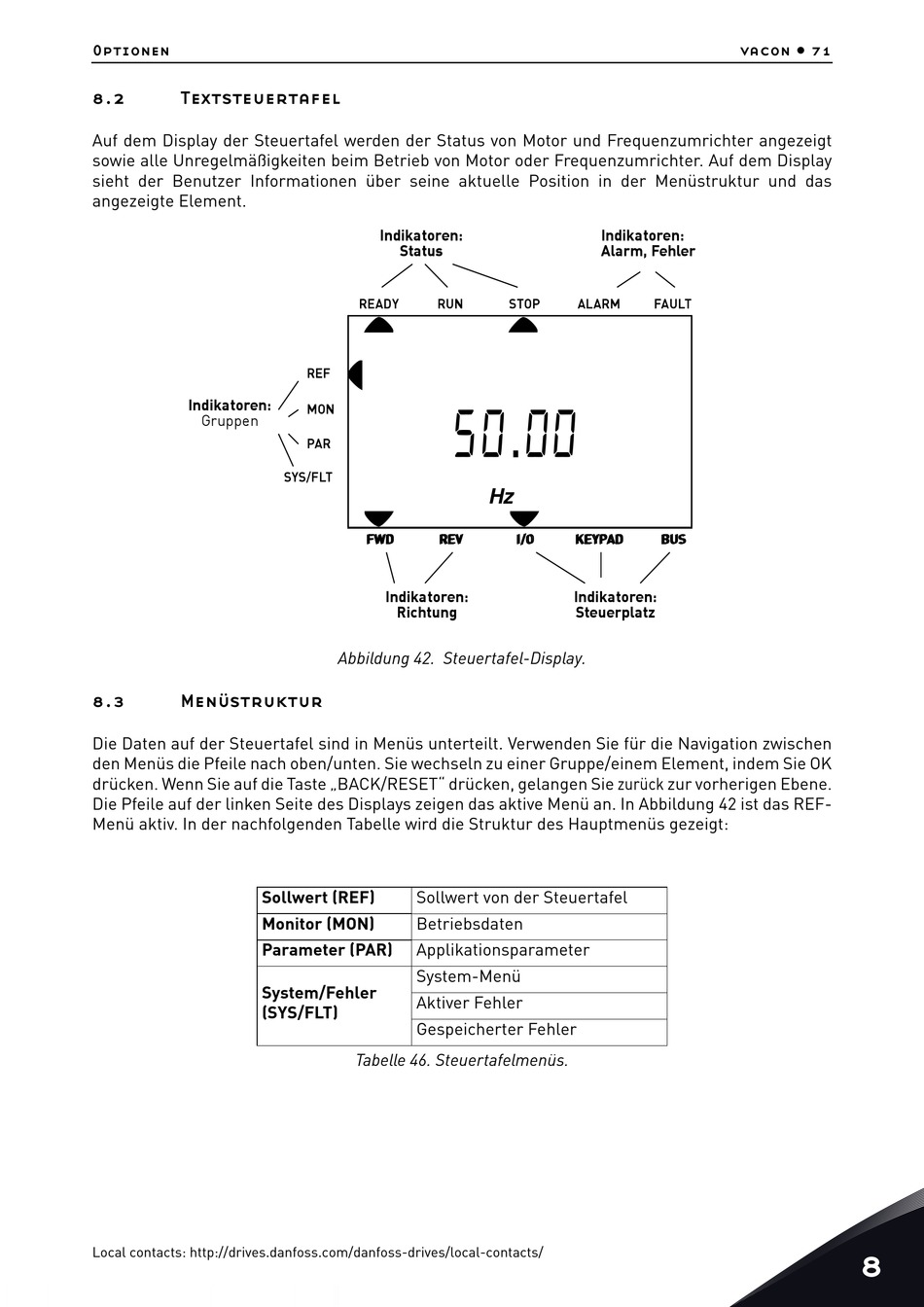

Abbildung 42. Steuertafel-Display.
Sollwert von der Steuertafel
Betriebsdaten
Applikationsparameter
System-Menü
Aktiver Fehler
Gespeicherter Fehler
Tabelle 46. Steuertafelmenüs.
Indikatoren:
Alarm, Fehler
STOP
ALARM
FAULT
Hz
I/O
I/O
KEYPAD
KEYPAD
BUS
BUS
Indikatoren:
Steuerplatz
vacon • 71
