vacon • 68
7.3.1
Technische Informationen zu Steueranschlüssen
Klemme
A
B
1
2
3
6
7
8
9
10
4
5
13
14
15
16
18
20
7
Standard-E/A-Klemmen
Signal
RS485
Differenzempfänger/-geber
Busabschlusswiderstand mit DIP-Schaltern festlegen
RS485
(siehe Kapitel 5)
Sollwert
+10 V, ±5 %; maximaler Strom 10 mA
Spannungsversorgung
Analogeingangskanal 1
0 bis +10 V (Ri = 200 k
Analogeingang,
0/4–20 mA (Ri =250
Spannung bzw. Strom
Auflösung 0,05 %, Genauigkeit ±1 %
V-/mA-Auswahl über DIP-Schalter (siehe Kapitel 5).
Werkeinstellung 0 bis +10 V
Masseanschluss für Sollwerte und Steuersignale
E/A Masse
(interner Anschluss an Gehäuseerdung über 2 M
+24 V, ±10 %, max. überlagerte Wechselspannung
< 100 mVrms; max. 100 mA
Kurzschluss-Schutz
Kann mit externem Netzteil verwendet werden (mit einem
24 V Hilfsspannung
Strombegrenzer oder mit einer Sicherung geschützt), um
die Steuereinheit und den Feldbus für Backup-Zwecke zu
versorgen.
Dimensionierung: max. 1.000 mA/Steuereinheit
Gemeinsame Masse für digitale Eingänge. Per Dip-
DIN COM
Schalter SW1 mit GND verbunden. Siehe Kapitel 5.
Positive oder negative Logik
Digitaleingang 1
Ri = min. 4 k
Digitaleingang 2
15–30 V = „1"
Digitaleingang 3
0–5 V = „0"
Analogeingangskanal 2
0 bis +10 V (Ri = 200 k
Analogeingang,
0/4–20 mA (Ri =250
Spannung bzw. Strom
Auflösung 0,05 %, Genauigkeit ±1 %
V-/mA-Auswahl über DIP-Schalter (siehe Kapitel 5).
Werkseinstellung 0/4–20 mA
Masseanschluss für Sollwerte und Steuersignale
E/A Masse
(interner Anschluss an Gehäuseerdung über 2 M
Digitalausgang,
Gemeinsame Masse für Digitalausgang 1 (DO1–)
gemeins. Bezug
Digitaleingang 4
Positive oder negative Logik
Ri = min. 4 k
Digitaleingang 5
15–30 V = „1"
Digitaleingang 6
0–5 V = „0"
Analogausgang Kanal 1,
Analogsignal
0–10 V (30 mA max.)
(±Ausgang)
Auflösung 0,1 %, Genauigkeit ±2,5 %
Kurzschluss-Schutz.
Digitalausgang 1
Offener Kollektor, max. 35 V/50 mA (DO1+)

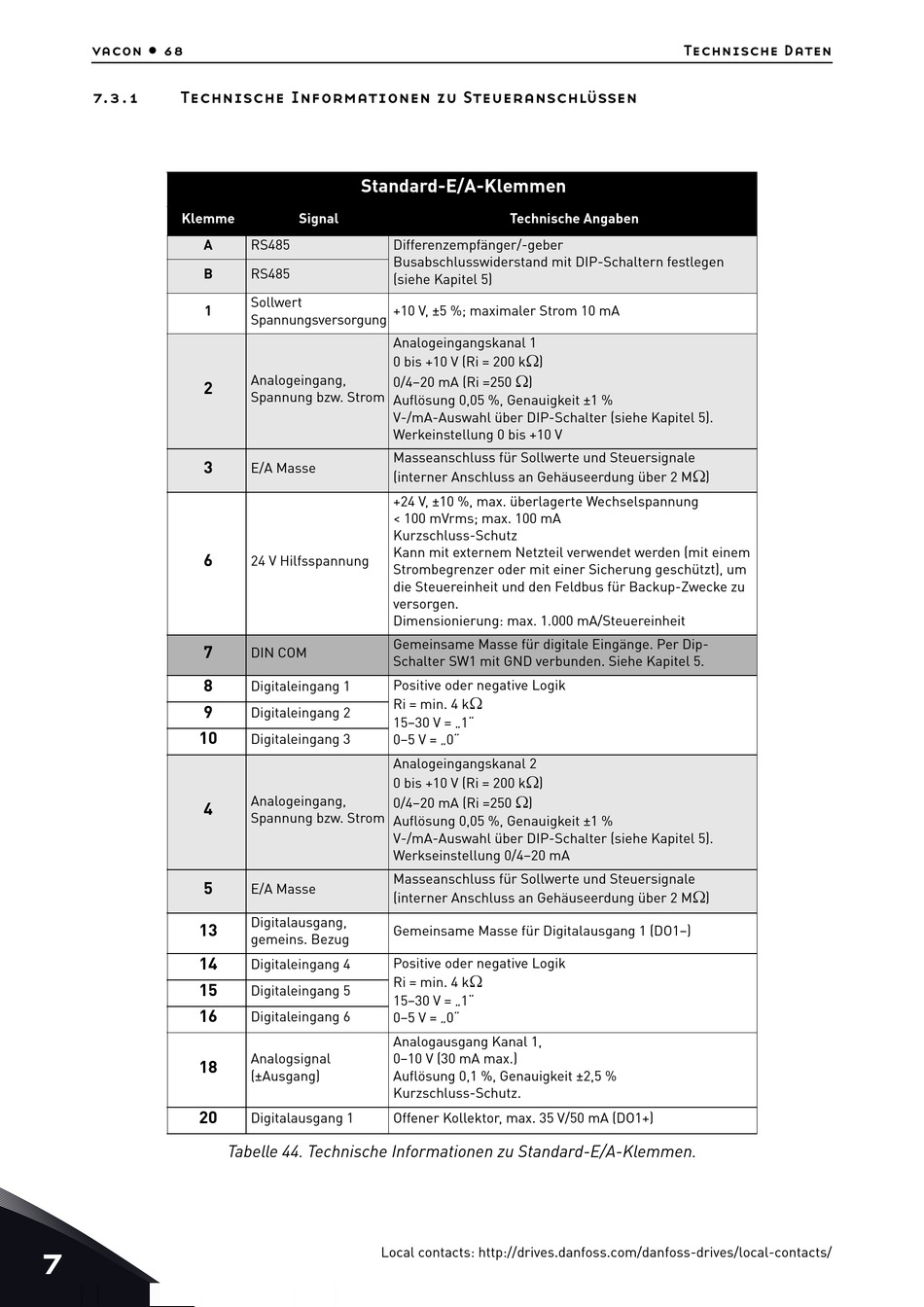

Tabelle 44. Technische Informationen zu Standard-E/A-Klemmen.
