Verwenden Sie Kabel mit einer den Anwendungsanforderungenentsprechenden Wärmebeständigkeit.
Die Kabel und Sicherungen müssen in Übereinstimmung mit dem AC-NENNAUSGANGSSTROM des
Frequenzumrichters dimensioniert sein, der auf dem Typenschild angegeben ist.
Stromversorgungskabel
Motorkabel
Steuerkabel
1 = Leistungskabel für Festinstallation und spezifische Netzspannung. Geschirmte Kabel sind
nicht erforderlich. (MCMK o. Ä. empfohlen).
2 = Symmetrisches Leistungskabel mit konzentrischem Schutzleiter für spezifische Netzspannung.
(MCMK o. Ä. empfohlen). Siehe Abbildung 18.
3 = Symmetrisches Leistungskabel mit kompakter niederohmiger Abschirmung für spezifische
Netzspannung. [MCCMK, EMCMK o. Ä. empfohlen; empfohlene Übertragungsimpedanz der
Kabel (1–30 MHz) max. 100 mOhm/m]. Siehe Abbildung 18.
*360-Grad-Erdung der Abschirmung mit Kabelbuchsen an der Motorseite erforderlich bei
EMV-Kategorien C1 und C2.
4 = Geschirmtes Kabel mit kompakter niederohmiger Abschirmung (JAMAK, SAB/ÖZCuY-O o. Ä.).
HINWEIS: Die EMV-Anforderungen werden durch die Werkseinstellungen zur Frequenzschaltung
(für alle Gehäuse) erfüllt.
HINWEIS: Bei Anschluss eines Sicherheitsschalters muss der EMV-Schutz durchgängig über die
gesamte Kabelinstallation vorhanden sein.
4
1. Umgebung
Kabeltyp
Kategorie C1 und C2
Tabelle 18: Normgerechte Kabeltypen.
Schutzleiter
und Abschirmung
Schutzleiter

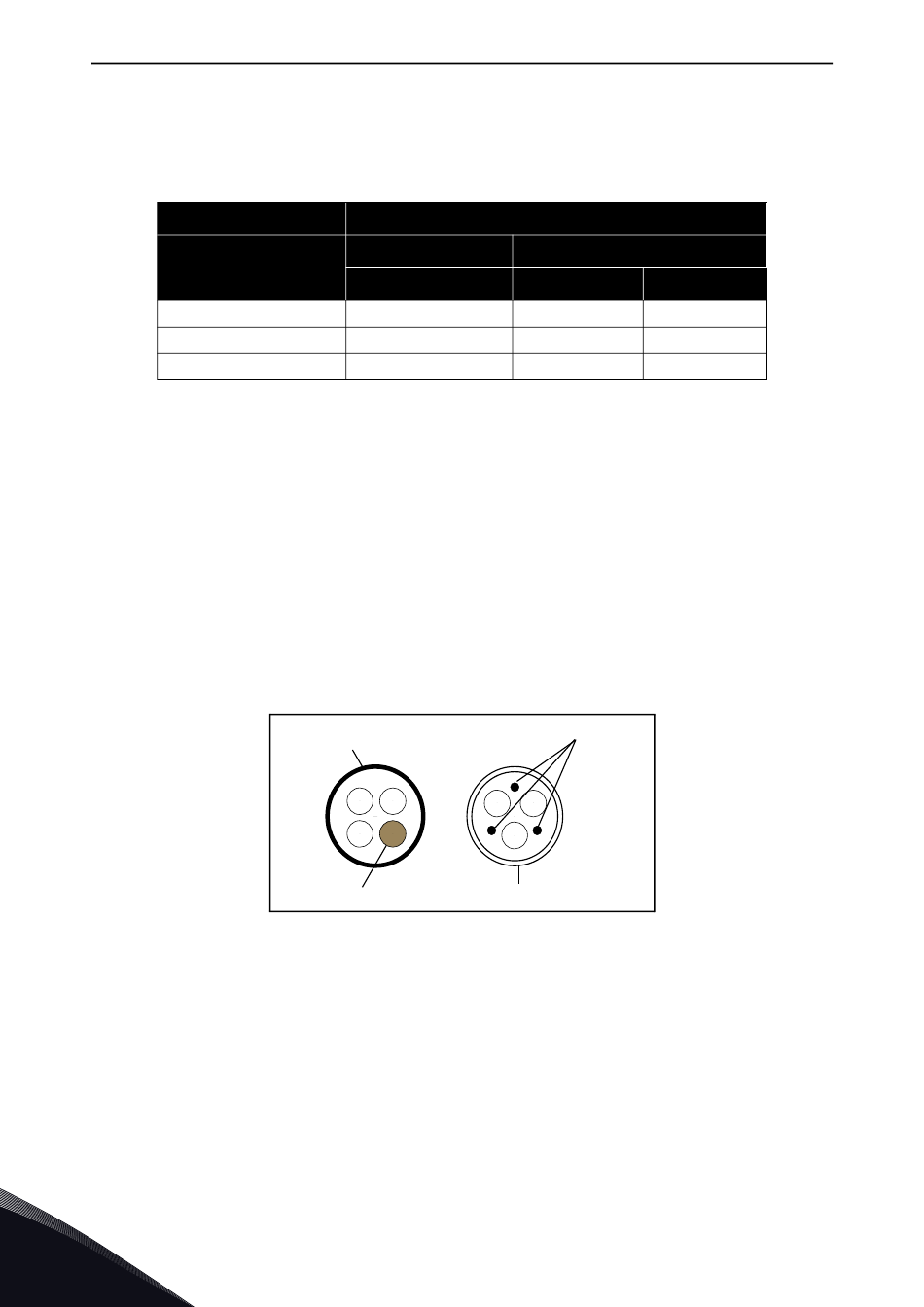

Abbildung 18. Beispiel mit dreiphasigem Kabel..
