Steuereinheit
5.1.2
Standard-E/A-Klemmen
Die Klemmen der
Standard-E/A
finden Sie in Kapitel 7.3.1.
Die schattierten Anschlüsse sind Signalen mit optionalen Funktionen zugeordnet, die über DIP-Schalter
ausgewählt werden können. Weitere Informationen finden Sie auf Kapitel 5.1.7.
Bezugspotentiometer
1–10 k
Fernsollwert
4–20 mA / 0–10 V
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
werden unten beschrieben. Weitere Informationen über die Anschlüsse

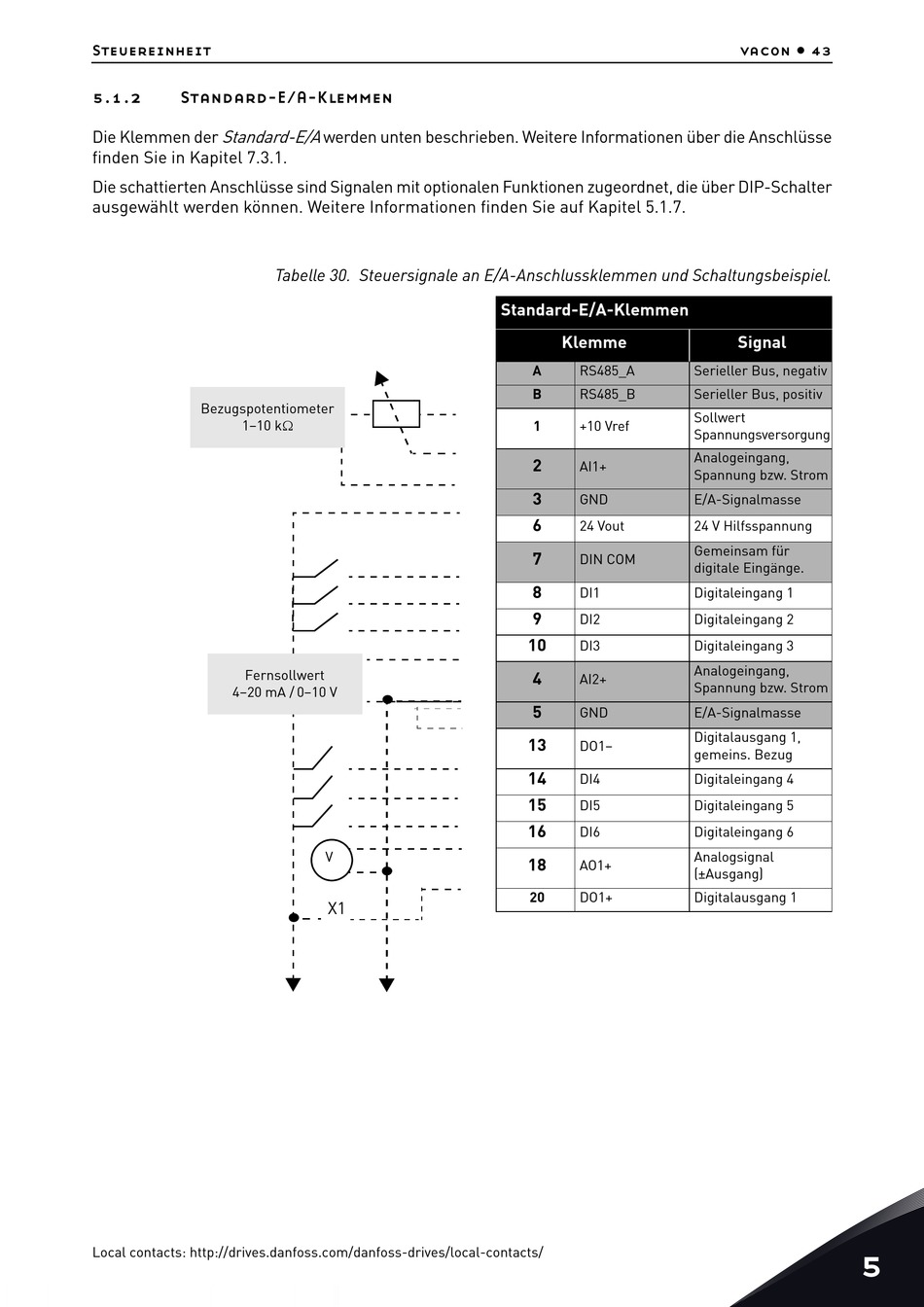

Tabelle 30. Steuersignale an E/A-Anschlussklemmen und Schaltungsbeispiel.
V
X1
Standard-E/A-Klemmen
Klemme
A
RS485_A
B
RS485_B
1
+10 Vref
2
AI1+
3
GND
6
24 Vout
7
DIN COM
8
DI1
9
DI2
10
DI3
4
AI2+
5
GND
13
DO1–
14
DI4
15
DI5
16
DI6
18
AO1+
20
DO1+
vacon • 43
Signal
Serieller Bus, negativ
Serieller Bus, positiv
Sollwert
Spannungsversorgung
Analogeingang,
Spannung bzw. Strom
E/A-Signalmasse
24 V Hilfsspannung
Gemeinsam für
digitale Eingänge.
Digitaleingang 1
Digitaleingang 2
Digitaleingang 3
Analogeingang,
Spannung bzw. Strom
E/A-Signalmasse
Digitalausgang 1,
gemeins. Bezug
Digitaleingang 4
Digitaleingang 5
Digitaleingang 6
Analogsignal
(±Ausgang)
Digitalausgang 1
5
