Die Steuereinheit des Frequenzumrichters besteht aus der Steuerkarte und den Zusatzkarten
(optionale Karten), die sich in den Steckplätzen der Steuerkarte befinden. Die Positionen der
Karten, Klemmen und Schalter werden in Abbildung 23, Abbildung 24 und Abbildung 25 dargestellt.
Nummer
1
2
3
4
5
6
7
8
9
10
11
12
13
*
Der HMI-Anschluss dient für den Anschluss der Steuertafel, nicht für die
Ethernet-Kommunikation.

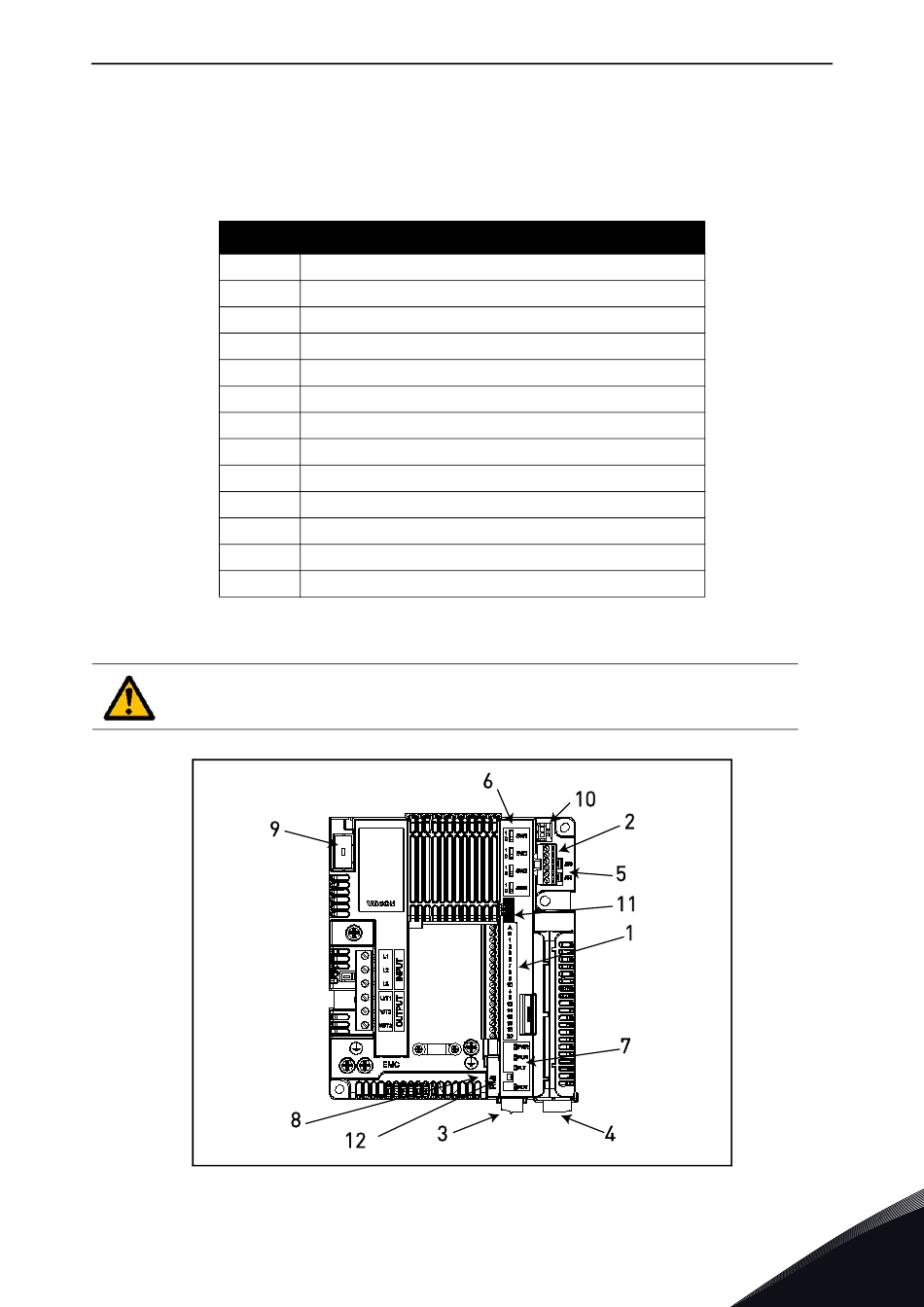

Abbildung 23. Positionen der Bauteile der Steuereinheit von MS2 (dreiphasige Version).
Local contacts: http://drives.danfoss.com/danfoss-drives/local-contacts/
Steueranschlüsse A-20
STO-Anschlüsse (nur in 3-phasiger Ausführung)
Relaisklemmen
Anschlussklemmen der Optionskarte
STO-Jumper (nur in 3-phasiger Ausführung)
DIP-Schalter
Status-LEDs
HMI-Anschluss (RJ45-Steuertafelanschluss)*
Anschlüsse des optionalen Bremswiderstands
Versorgungsspannungsanschluss für den Hauptlüfter
Steueranschlüsse A-20
HMI-Echoanschluss (Steuertafelanschluss)
DC-Bus-Klemmen
Tabelle 27. Positionen der Bauteile der Steuereinheit
