1630-2/1630-2 FC
Bedienungshandbuch
Verwendung der Messzange
In diesem Abschnitt wird erläutert, wie die Messzange für
Erdwiderstandsprüfungen und AC-Leckstrommessungen und
für das Fluke Connect
Wireless System eingerichtet wird.
Die Messzange ist mit einer Triggersperre am Trigger
ausgestattet. Drücken Sie zum Öffnen der Zange gleichzeitig
auf die Zangentriggersperre und den Trigger der Zange.
Erdwiderstandsmessung
Die Messzange beaufschlagt das zu prüfende System mit
einer Spannung und misst den im System induzierten Strom.
Die automatische Berechnung des Widerstandsmesswerts
der Messzange beruht auf dem Ohmschen Gesetz (R=U/I).
Zur Kontrolle der Messzange vor der
Erdwiderstandsmessung:
1.
Die Zange an den Standard-Schleifenwiderstand anlegen.
Siehe Abbildung 7.
12

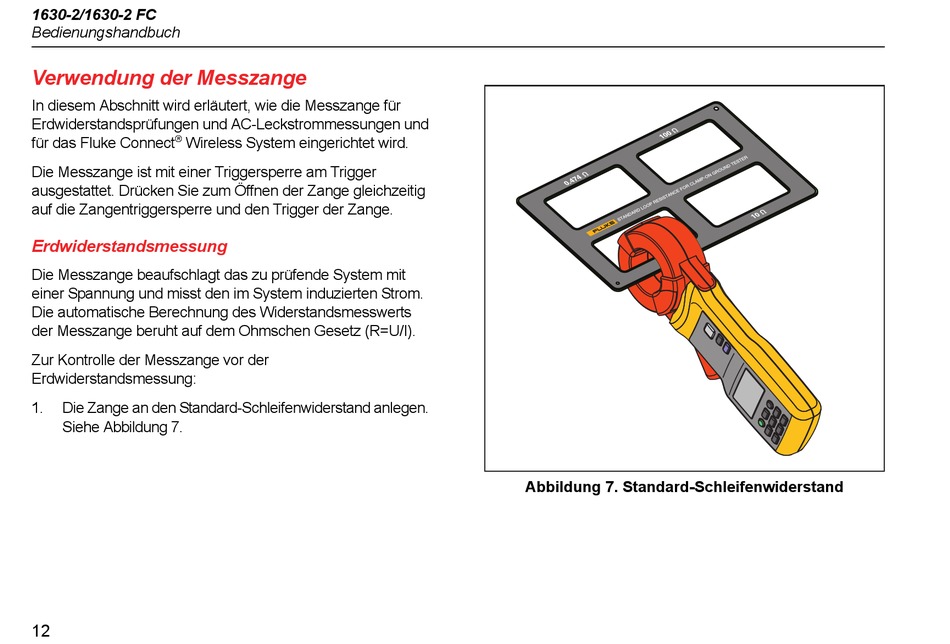

Abbildung 7. Standard-Schleifenwiderstand
