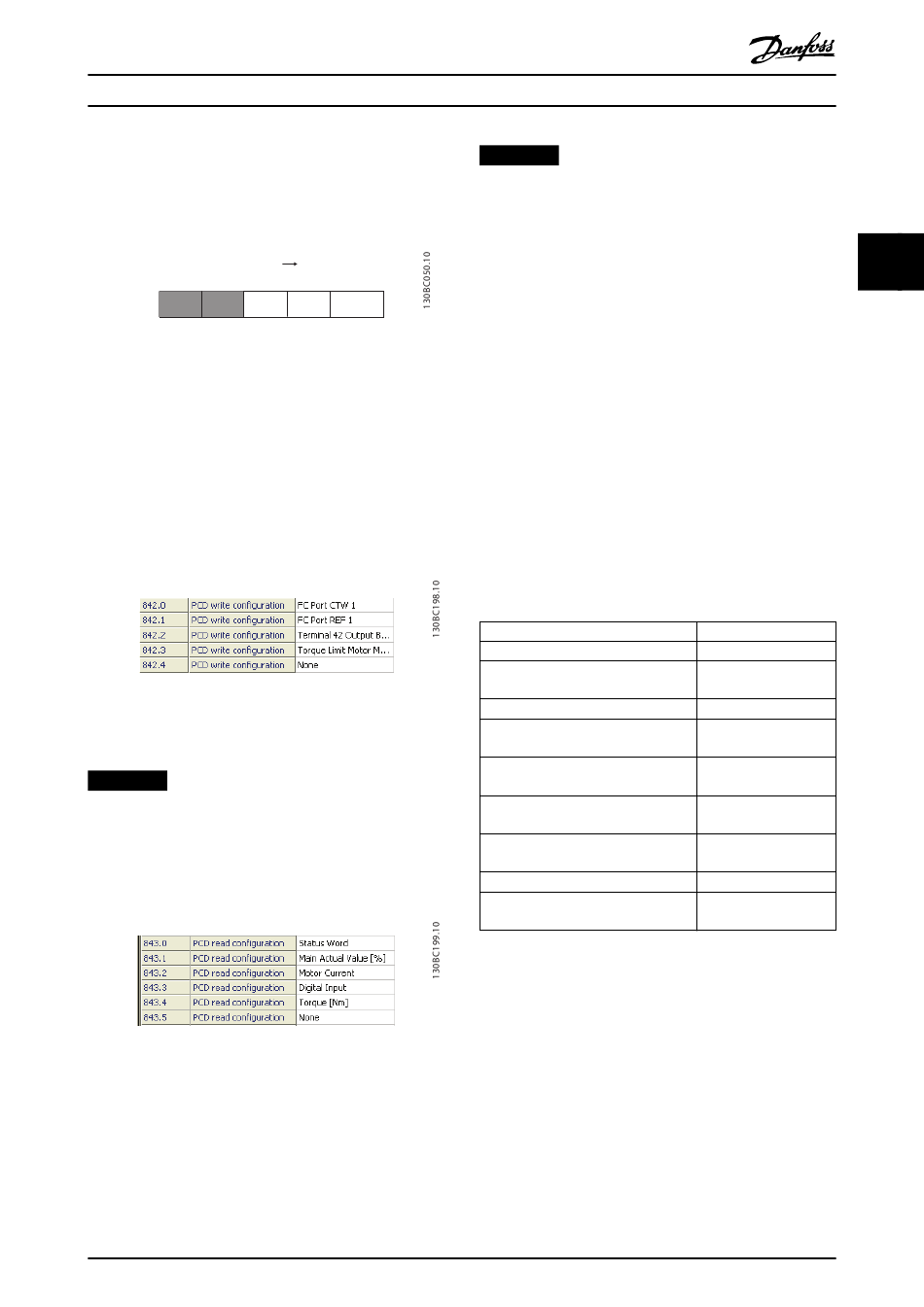

Beispiel:
Der Frequenzumrichter sendet das Zustandswort, den
Hauptistwert, den tatsächlichen Motorstrom, die Digita-
leingänge und das Drehmoment [Nm] fest
Frequency Converter
Register 2910 2911 2912
Motor
Read
STW MAV
current
STW = Parameter 16-03,
Motor Current = Parameter 16-14,
Actual Torque [Nm]
Abbildung 3.17 Frequenzumrichter sendet Daten
Beispiel, Fortsetzung
Die Eingangs- und Ausgangsdaten der Modbus RTU
müssen zu dem Parameter des Frequenzumrichter
gemappt werden. Verwenden Sie Parameter 8-42 PCD-
Konfiguration Schreiben und Parameter 8-43 PCD-
Konfiguration Lesen für das Mapping.
Abbildung 3.18 Mapping von Eingangs-/Ausgangsdaten in
Parameter 8-42 PCD-Konfiguration Schreiben
HINWEIS
Graue Zeilen sind fest, rote Zeilen sind vom Benutzer
wählbar.
Stellen Sie die folgenden Parameter im Frequenzumrichter
ein:
Abbildung 3.19 Mapping von Eingangs-/Ausgangsdaten in
Parameter 8-43 PCD-Konfiguration Lesen
MG03N203
Programmierhandbuch
Master
2913
2914
Digital Actual
inputs Torque [Nm]
MAV = Parameter 16-05,
Digital Inputs = Parameter 16-60
Danfoss A/S © 11/2015 Alle Rechte vorbehalten.
HINWEIS
Der Motorstrom in Parameter 16-14 Motorstrom ist 32 Bit.
Dieses Mapping ist nur das Mapping der unteren 16 Bit,
sodass die Anzeige des maximalen Motorstroms 327
Ampere beträgt.
Für eine höhere Ampereanzeige verwenden Sie die 32-Bit-
Anzeige.
Bei einem Mapping eines 32-Bit-Parameters als 16 Bit
werden immer die 16 unteren Bit aufgerufen.

3.8.11 Steuern des Frequenzumrichters

In diesem Abschnitt werden Codes zur Verwendung in der
Funktion und den Datenfeldern einer Modbus RTU-
Meldung erläutert.
3.8.12 Von Modbus RTU unterstützte
Funktionscodes
Modbus RTU unterstützt die aufgeführten Funktionscodes
im Funktionsfeld eines Telegramms.
Funktion
Spulen lesen (Read coils)
Halteregister lesen (Read holding
registers)
Einzelspule schreiben (Write single coil) 5 Hex
Einzelregister schreiben (Write single
register)
Mehrere Spulen schreiben (Write
multiple coils)
Mehrere Register schreiben (Write
multiple registers)
Komm.-Ereigniszähler abrufen (Get
comm. event counter)
Slave-ID melden (Report slave ID)
Mehrere Register lesen schreiben (Read
write multiple registers)
Tabelle 3.15 Funktionscodes
3
Funktionscode
1 Hex
3 Hex
6 Hex
F Hex
10 Hex
B Hex
11 Hex
17 Hex
