PRIMES
HP-MSM-I PROFINET
®
6.2
Ausrichten zur Laserstrahlachse
Richten Sie das Gehäuse so aus, dass die Mittelpunkte von Laserstrahl und Apertur übereinstimmen (siehe
Abb.6.4).
Zum Ausrichten ist im Gehäuse eine Referenzplatte mit der Apertur befestigt. Um die Apertur ist ein
Fadenkreuz eingeschliffen.

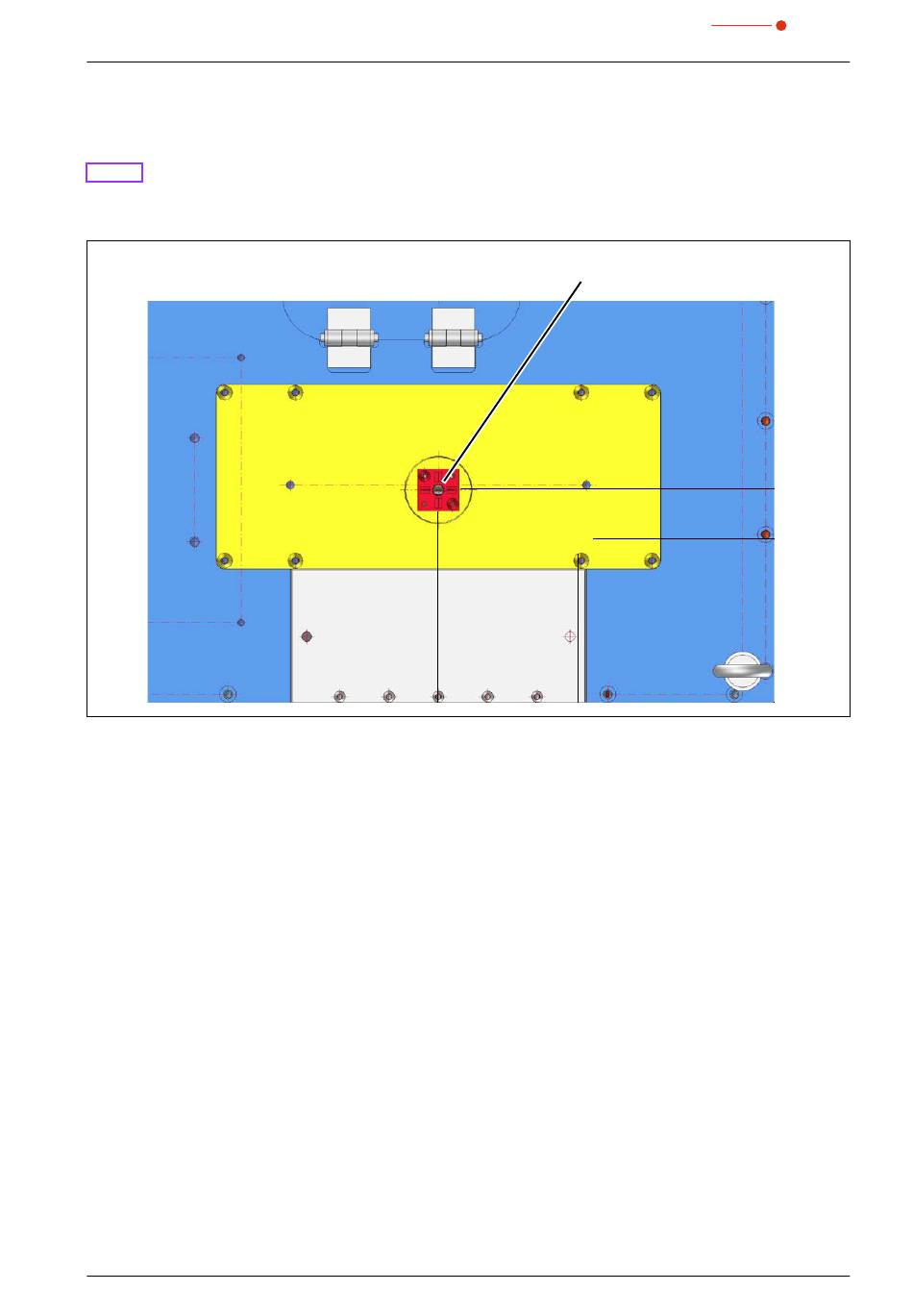

Fadenkreuz
Abb.6.4:
Fadenkreuz zur Ausrichtung (Ansicht von oben)
Revision 02/2018 DE
23
