PRIMES
9.9.7
Überwachungsfunktion
In diesem Dialogfenster wählen Sie die zu überwachenden Parameter aus und legen die Grenzwerte fest.
Die Messergebnisse werden angezeigt (Ist) und mit den Grenzwerten verglichen. Mit den Schaltflächen
unter der Tabelle können Sie Ihre Einstellungen speichern oder gespeicherte Einstellungen wieder laden.

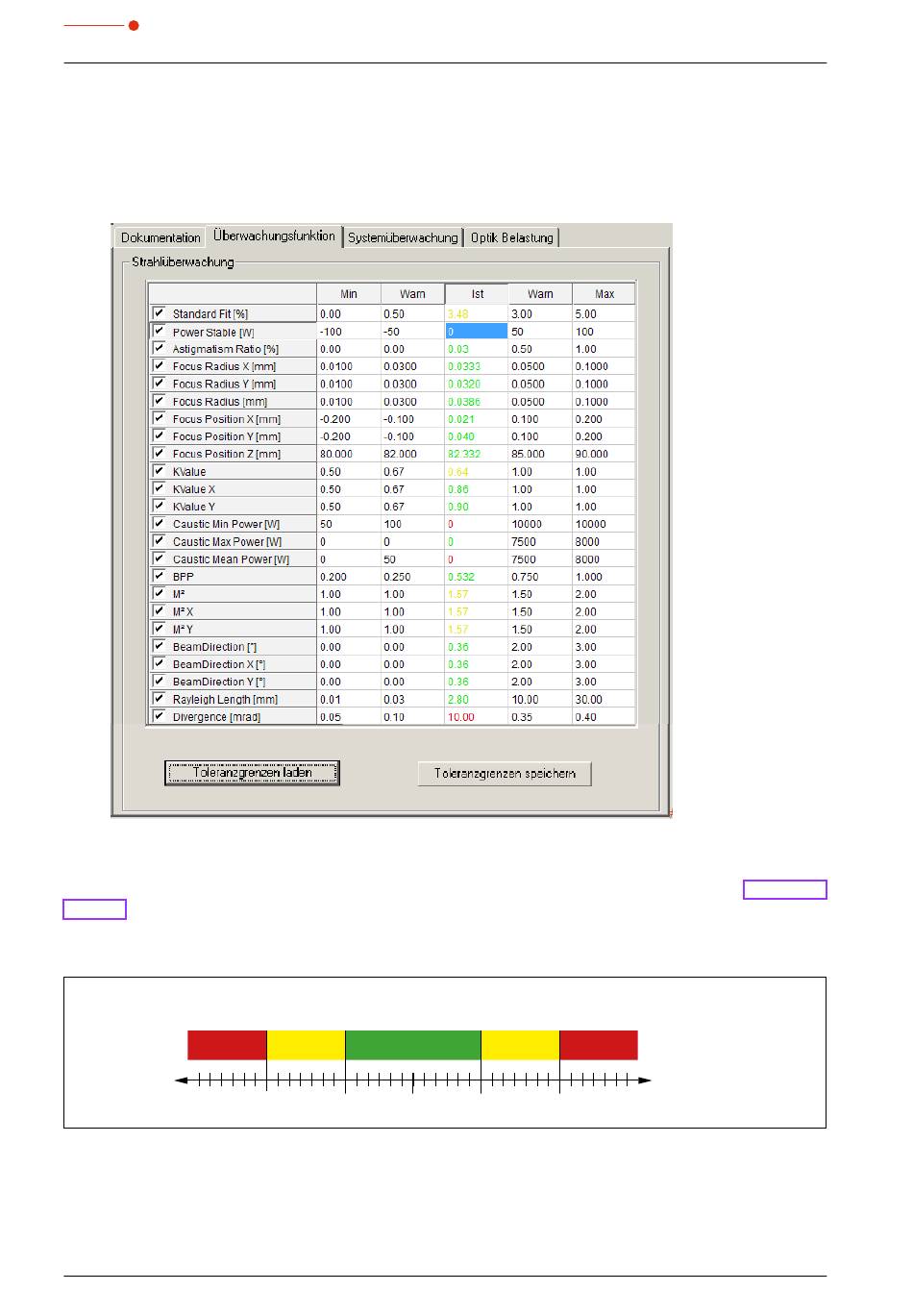

Abb.9.11:
Dialogfenster Überwachungsfunktion
Ein Überschreiten der Grenzwerte hat Einfluss auf die Farbdarstellung in der Ampelanzeige (Abb.9.4 auf
Seite 38). Sobald ein Warnwert die Grenze über- oder unterschreitet, leuchtet der gelbe Kreis. Werden
die Min/Max-Werte über- oder unterschritten, leuchtet der rote Kreis. Die Ist-Werte in der Tabelle des
Überwachungsfensters werden ebenfalls entsprechend farbig markiert.
Rot
(-)
Abb.9.12:
Ampelfarben beim Überschreiten der Grenzwerte
54
Gelb
Grün
Min
Warn
0
Gelb
Rot
Warn
Max
HP-MSM-I PROFINET
®
Ampelfarbe
(+)
Grenzwerte
Revision 02/2018 DE
