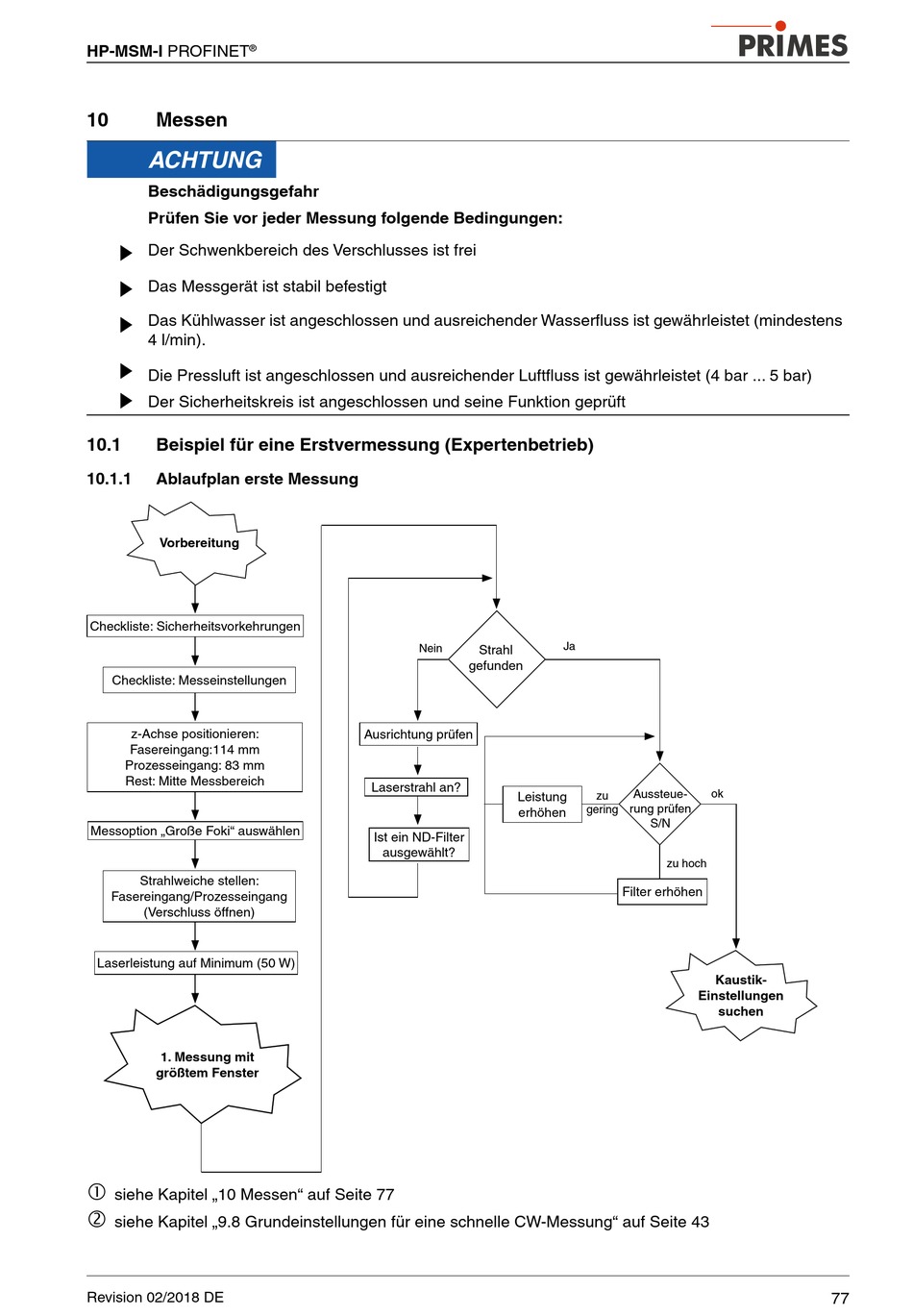

HP-MSM-I PROFINET
®
10
Messen
ACHTUNG
Beschädigungsgefahr
Prüfen Sie vor jeder Messung folgende Bedingungen:
Der Schwenkbereich des Verschlusses ist frei
Das Messgerät ist stabil befestigt
Das Kühlwasser ist angeschlossen und ausreichender Wasserfluss ist gewährleistet (mindestens
4 l/min).
Die Pressluft ist angeschlossen und ausreichender Luftfluss ist gewährleistet (4 bar ... 5 bar)
Der Sicherheitskreis ist angeschlossen und seine Funktion geprüft
10.1
Beispiel für eine Erstvermessung (Expertenbetrieb)
10.1.1
Ablaufplan erste Messung
Vorbereitung
Checkliste: Sicherheitsvorkehrungen
Checkliste: Messeinstellungen
z-Achse positionieren:
Fasereingang:114 mm
Prozesseingang: 83 mm
Rest: Mitte Messbereich
Messoption „Große Foki" auswählen
Strahlweiche stellen:
Fasereingang/Prozesseingang
(Verschluss öffnen)
Laserleistung auf Minimum (50 W)
1. Messung mit
größtem Fenster
siehe Kapitel „10 Messen" auf Seite 77
siehe Kapitel „9.8 Grundeinstellungen für eine schnelle CW-Messung" auf Seite 43
Revision 02/2018 DE
Nein
Strahl
gefunden
Ausrichtung prüfen
Laserstrahl an?
Leistung
erhöhen
Ist ein ND-Filter
ausgewählt?
Ja
Aussteue-
ok
zu
rung prüfen
gering
S/N
zu hoch
Filter erhöhen
Kaustik-
Einstellungen
suchen
PRIMES
77
