BeamControlSystem BCS PROFINET
7
Montage
Prüfen Sie vor der Montage die Platzverhältnisse, insbesondere den benötigten Freiraum für den ausschwen-
kenden Verschluss (siehe Kapitel „16 Abmessungen" auf Seite 39 f).
7.1
Ausrichten zur Laserstrahlachse
Richten Sie das Gehäuse zunächst mit den vier Justierschrauben in der Bodenplatte ungefähr aus (z. B.
mit Hilfe einer Wasserwaage).
Für die genaue Einmessung mit einer Messuhr ist in die Gehäuseoberfläche eine plane Nut in x- und y-
Richtung eingefräst (siehe Abb. 7.1).
y
x

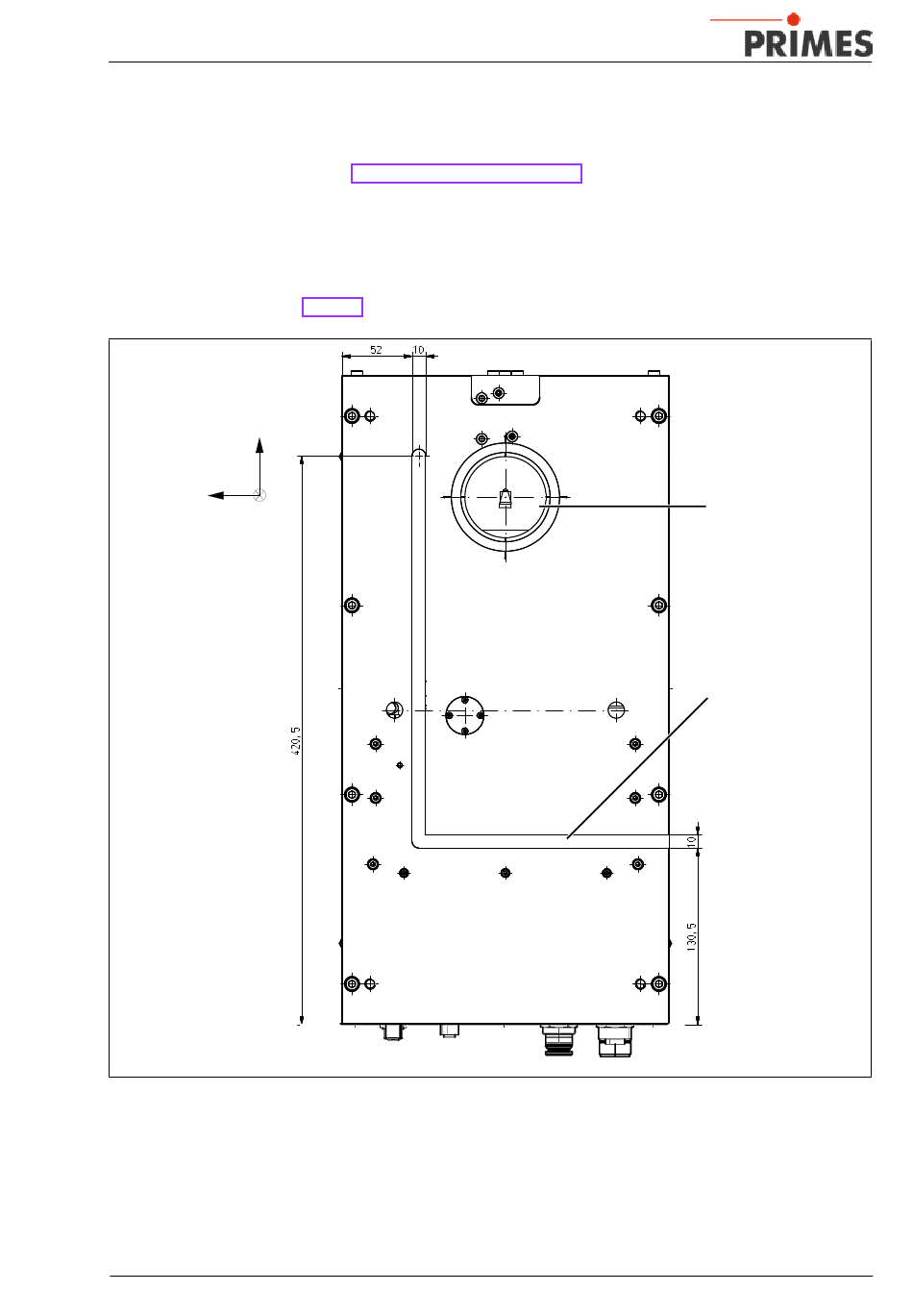

Abb. 7.1:
Nutabmessungen, Ansicht von oben
Revision 01/2018 DE
Apertur
Nut
13
