9.10.2
Falschfarben (gefiltert)
Die dem Filter zugrunde liegende Funktion ist eine Spline-Funktion. Sie ist dadurch charakterisiert, dass die
Lage von Maxima erhalten bleibt. Dabei werden in einer Matrize die einzelnen Pixel mit einem 1-2-1 Filter
gewichtet, so dass das Rauschen verringert wird.
Dieser Filter kann auch mehrfach angewendet werden, ohne dass sich die Lage der Maxima verschiebt.

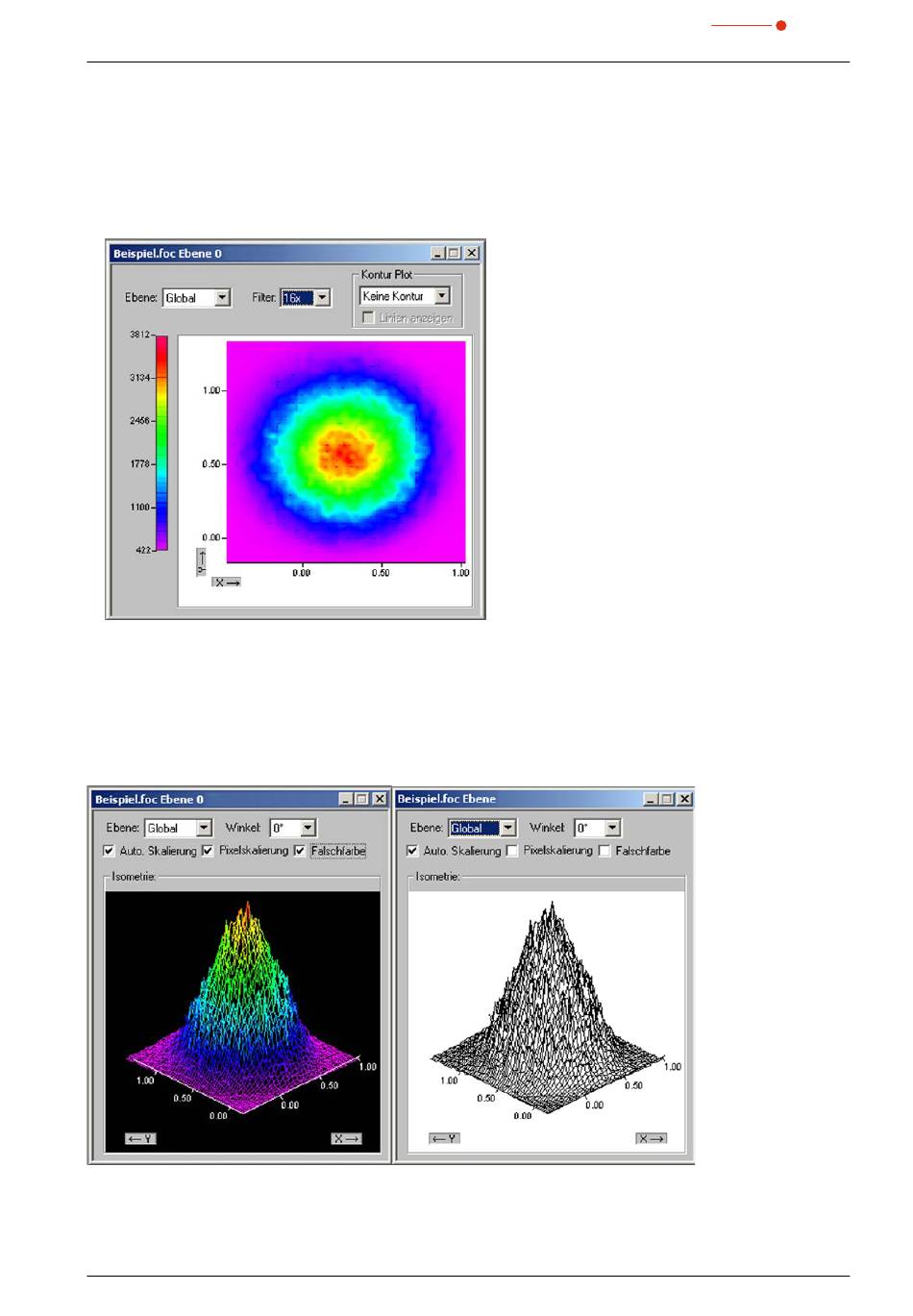

Abb.9.23:
Der Menüpunkt
9.10.3
Isometrie 3D-Präsentation
Dieser Menüpunkt erzeugt eine räumliche Darstellung der gemessenen Leistungsdichteverteilung einer
Ebene. Die Farbdarstellung lässt sich deaktivieren.
Eine Drehung der Verteilung um jeweils 0 °, 90 °, 180 ° und 270 ° ist möglich.
Abb.9.24:
Der Menüpunkt
Revision 02/2018 DE
Falschfarben (gefiltert)
Isometrie
(rechts mit deaktivierter Farbdarstellung)
Darstellung
im Menü
PRIMES
65
