Schutzfunktionen
Fasereingang
Abb.4.5:
Interne Strahlweiche (Darstellung ohne Referenzplatte)
Das optische Messsystem wird durch mehrere Mechanismen vor Verschmutzungen geschützt:
•
Pneumatischer Verschluss am Prozesseingang
•
Wechselbares Schutzglas vor dem Objektiv
•
Überdruck im luftdichten Gehäuse
Zum Schutz vor Verschmutzung befindet sich zwischen Verschluss und Messobjektiv eine Wechselkassette
mit vier Schutzgläsern, die nacheinander im Strahlengang positioniert werden können. Zwischen Schutzglas
und Gehäuseöffnung befindet sich ein abgeschlossener Bereich, in dem durch einen Crossjet eine Luftströ-
mung vom Schutzglas weg in den Außenraum erzeugt wird.

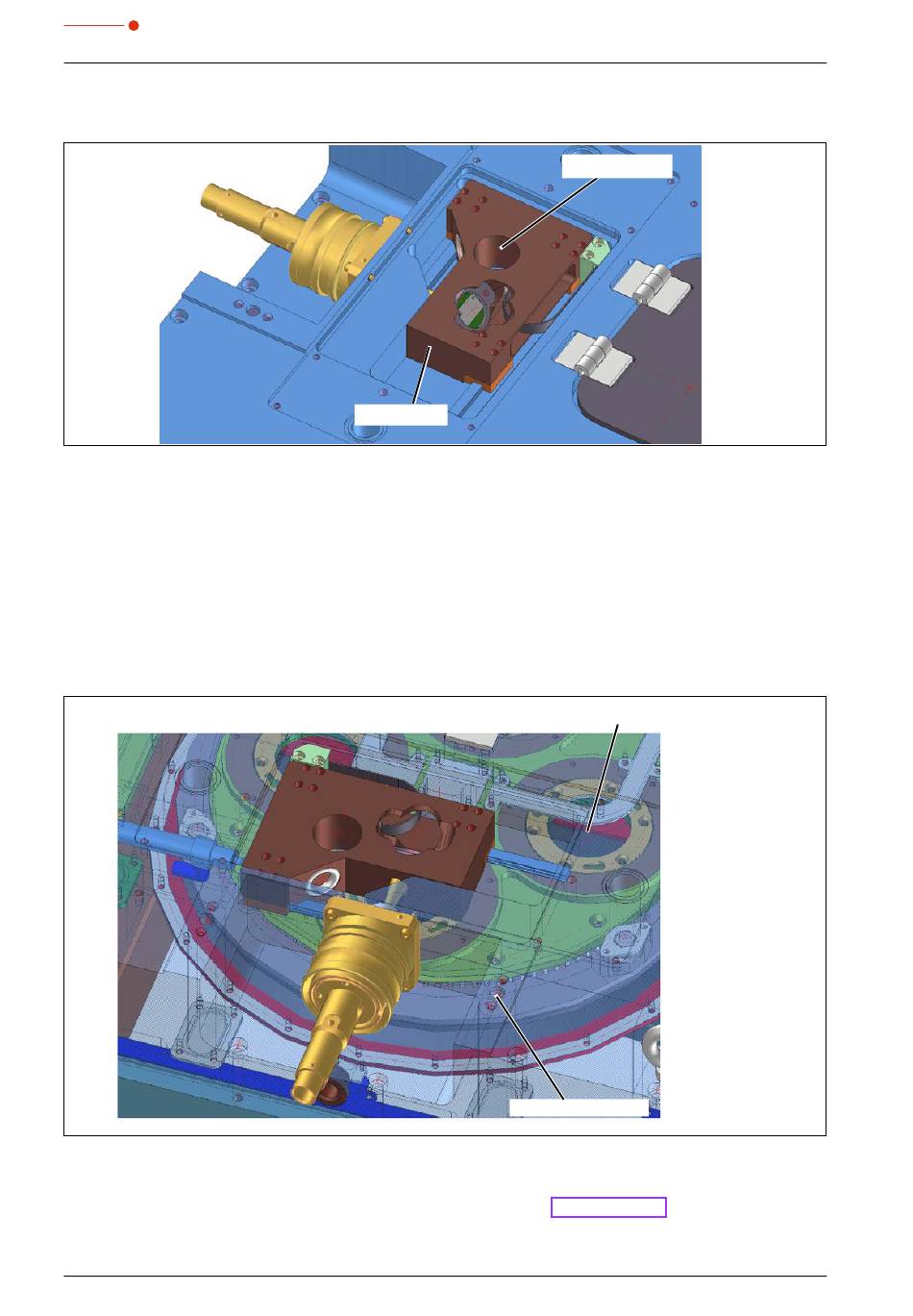

Abb.4.6:
Schutzglaswechsler unter dem Strahleintritt
Zum Schutz des Gerätes vor Beschädigung bei Fehlfunktion oder Fehlbedienung sind weiterhin zwei elek-
trische Sicherheitskreise (Safety Interlock Fiber/Process) integriert (8.8 auf Seite 31).
16
Strahlweiche
Schutzglaswechsler
HP-MSM-I PROFINET
Prozesseingang
Schutzglas
