HP-MSM-I PROFINET
®
6 mm an. Es wird ein Druck von 4 bar benötigt. Benutzerspezifische Modifikationen sind möglich.
ACHTUNG
Die verwendete Druckluft wird zum Spülen des Innenraums verwendet und darf daher kein Öl und
keine Partikel enthalten. Empfohlen wird die Verwendung eines Ölabscheiders und eines Luft-Filters
für Partikel größer 0,1µm.
Prozessluft
Pressluft-
anschluss
ø 6 mm
Spülluft

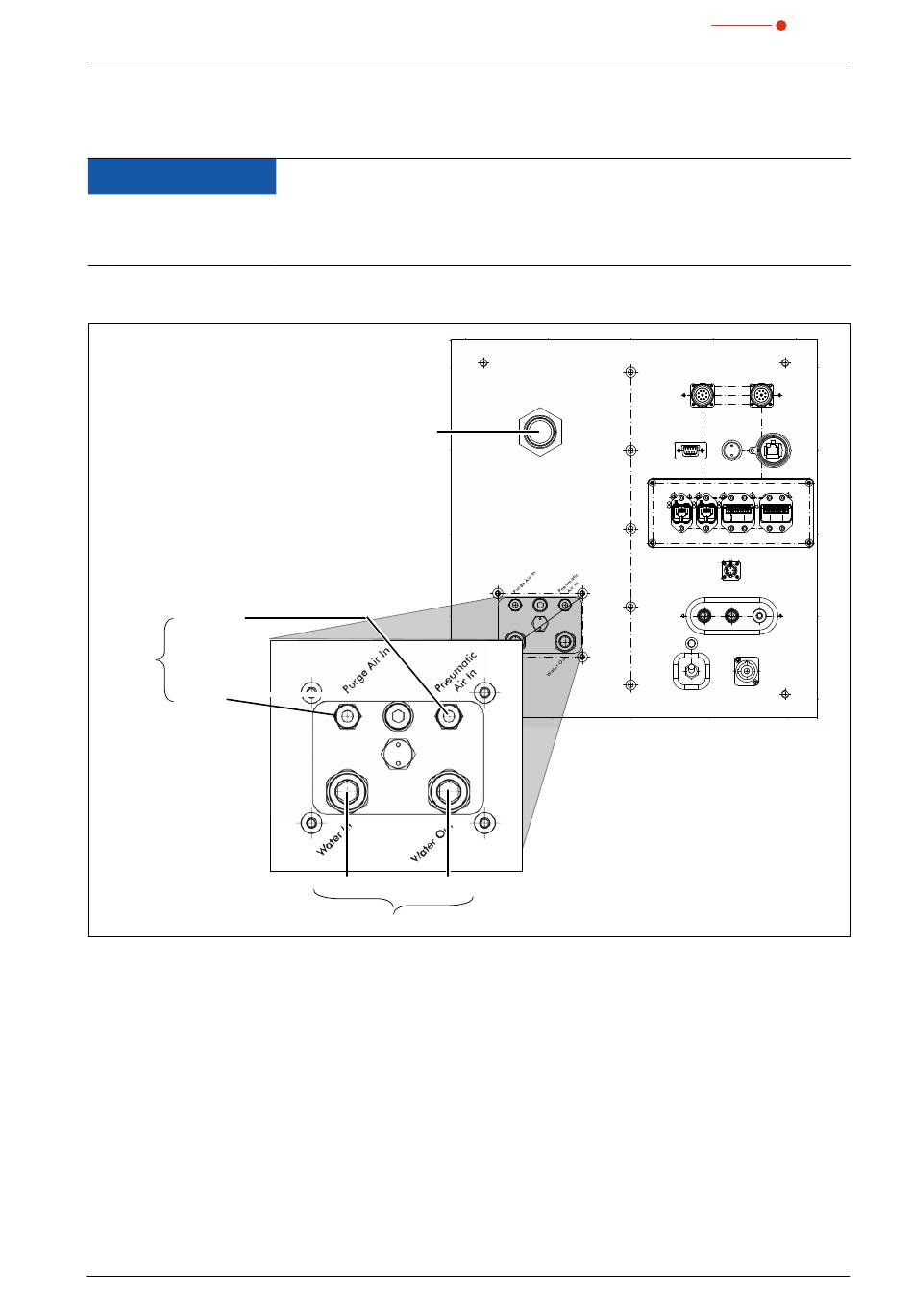

Abb.7.1:
Anschluss von Pressluft und Kühlwasser
Revision 02/2018 DE
Pressluftregler
0,05 bar ... 4 bar
Rücklauf
Vorlauf
Wasseranschluss ø 12 mm
Safety Circuit
Pressure Regulator
PRIMES-Bus
Oil- and Waterfree
Compressed Air
On/Off
PRIMES
Safety Circuit
Fiber
Process
RJ 45
100 MBit/s
Confirmation
Button
Trigger
Trigger
Photodiode
Out
In
Out
Power
250V/20A AC
