HP-MSM-I PROFINET
®
8.8
Sicherheitskreise (Safety Interlock Process/Faser)
Zwei Sicherheitskreise schützen das Messgerät vor Schäden durch Fehlbedienung, indem sie bei einem
Fehlerzustand innerhalb des Gerätes den Laserstrahl abschalten.
ACHTUNG
Beschädigungsgefahr
Ist der Sicherheitskreis nicht angeschlossen, kann das Gerät im Fehlerfall durch Überhitzung
beschädigt oder der noch geschlossene Verschluss durch den Laserstrahl zerstört werden.
Schließen Sie die Lasersteuerung so an die Pins 1 bis 4 und 3 bis 6, dass bei einer Unter-
brechung dieser Verbindung der Laser abgeschaltet wird (siehe Schaltplan, Abb.8.4).
Folgende Zustände öffnen den Sicherheitskreis:
•
Der Verschluss ist geschlossen
•
Kein oder zu wenig Kühlwasser
•
Nicht ordnungsgemäßer Pressluftdruck
•
Zuwenig Spülluft
•
Schutzglaswechsler nicht in Position
•
Übertemperatur am Absorber oder einer der Platinen
•
Die Strahlweiche steht in der falschen Position
•
Der Interlockstecker ist nicht gesteckt (siehe Tab.8.3, Pin 8)
Der Sicherheitskreis des HP-MSM-I wird beim Stecken der Faser zusätzlich mit dem im Faserstecker
integrierten Sicherheitskreis verbunden. Das bedeutet, dass im Betrieb über den Faserstecker der Laser
automatisch über den Fasersicherheitskreis abgeschaltet werden kann.

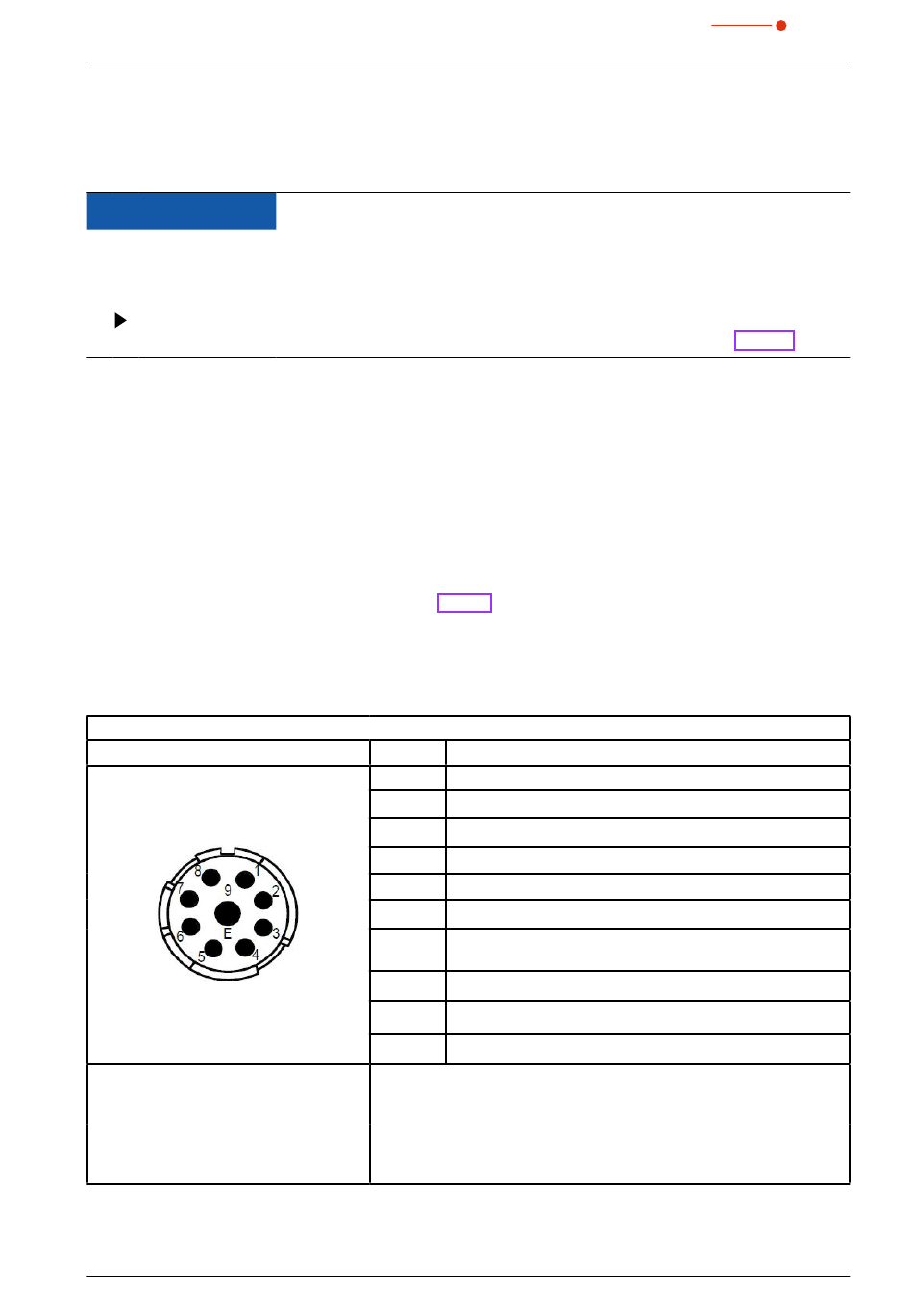

Safety Interlock Process
Polbild (Ansicht Steckseite)
Steckerbezeichnung
Passende Kabelbuchse
Tab.8.3:
Stecker Safety Interlock
Revision 02/2018 DE
Pin
Belegung
1
Gemeinsamer Schaltkontakt
Wenn nicht betriebsbereit, mit Pin 1 gebrückt
2
3
Wenn betriebsbereit, mit Pin 1 gebrückt
4
Gemeinsamer Schaltkontakt
5
Wenn nicht betriebsbereit, mit Pin 4 gebrückt
6
Wenn betriebsbereit, mit Pin 4 gebrückt
7
24 V-Ausgang (Verschluss offen)/0 V (Verschluss geschlos-
sen)
8
24 V-Eingang (Erkennung des Interlocksteckers)
9
GND
Gehäuse
GND
EPIC M23A1 Einbaudose + Stifteinsatz 8+1
Hersteller: Lapp, Serie EPIC Circon M23 - Teilenummer: 72004000 und
73002744 - Bestellnummer bei RS: 219-497
EPIC M23A1 Kabelstecker + Buchseneinsatz 8+1
Teilenummer: 44420037 und 73002740 - Bestellnummer bei RS: 219-
481
PRIMES
31
