HP-MSM-I PROFINET
®
4.5
Anzeige
Auf der Oberseite des Gerätes befindet sich neben der Revisionsöffnung eine Anzeige für die Schutzgläser.
Zustand und Position der Schutzgläser werden durch acht Leuchtdioden angezeigt. Jedem Schutzglas
sind zwei LEDs (eine grüne und eine rote) zugeordnet. Nach Einschalten des Gerätes leuchten die LEDs,
eine davon blinkt. Leuchtet die grüne LED, ist das Schutzglas in Ordnung. Leuchtet die rote LED, ist das
Schutzglas nicht in Ordnung.
Schutzglas im
Wechselschacht

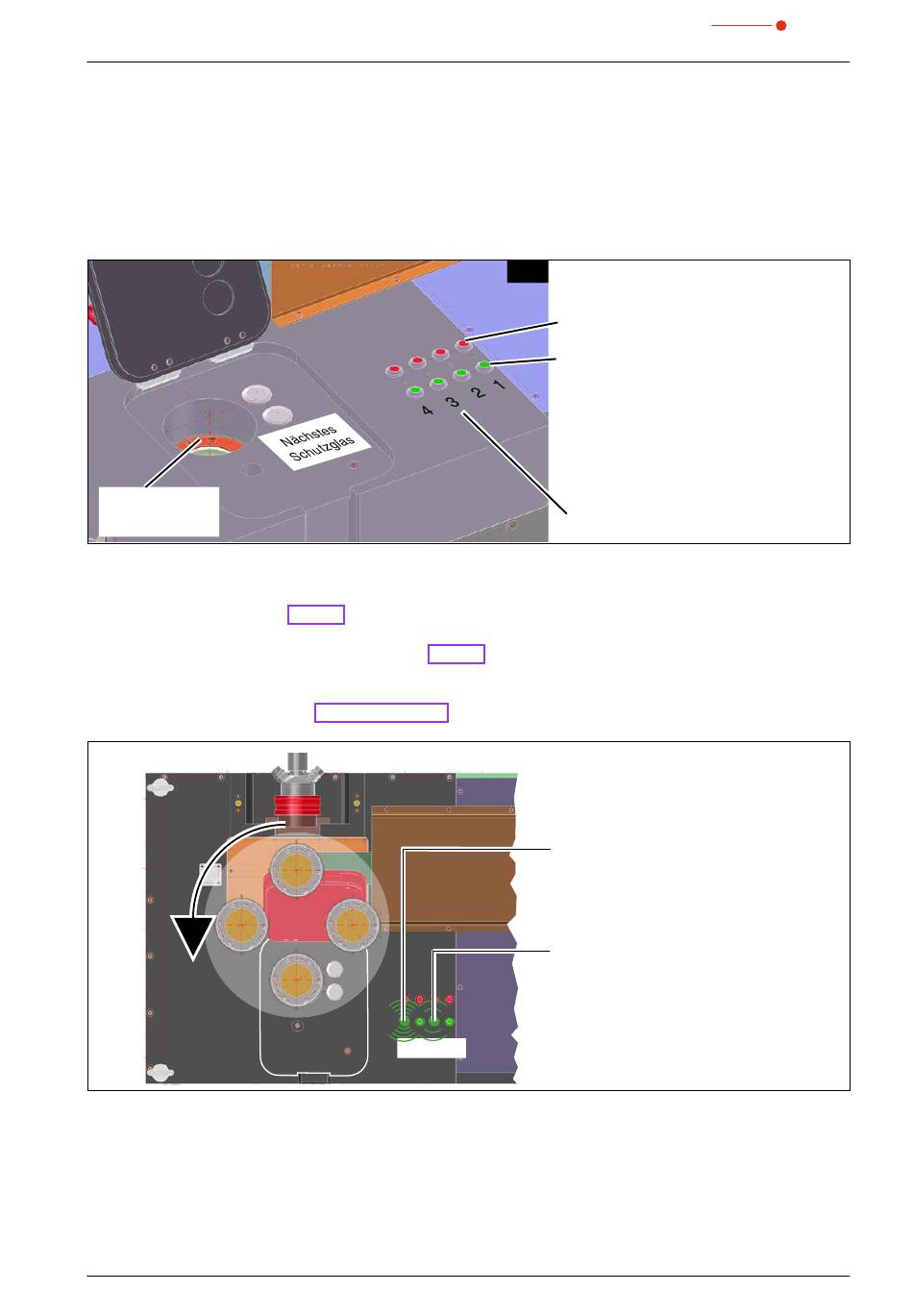

Abb.4.7:
Revisionsöffnung für den Schutzglastausch
Die Nummer des Schutzglases im Strahleingang (Messposition) wird durch langsames Blinken der entspre-
chenden LED angezeigt (in Abb.4.8 LED 2).
Nach Öffnen der Revisionsklappe wird die Nummer des Schutzglases im Wechselschacht durch schnelles
Blinken der entsprechenden LED angezeigt (in Abb.4.8 LED 4).
Ist das im Strahleingang liegende Schutzglas verschmutzt, kann per Tastendruck (Nächstes Schutzglas)
oder per Software das nächste saubere Glas positioniert werden. Sind alle Gläser verschmutzt, müssen sie
erneuert werden (siehe Kapitel 12.1 auf Seite 113).
1
Abb.4.8:
Anordnung der Schutzgläser und Drehrichtung des Wechslers (Ansicht von oben)
Revision 02/2018 DE
2
3
4
4 3 2 1
Schutzglas nicht in Ordnung
Schutzglas in Ordnung
Schutzglas-Nummer
Blinkt schnell
Blinkt langsam
