PRIMES
9.10.5
Kaustikdarstellung

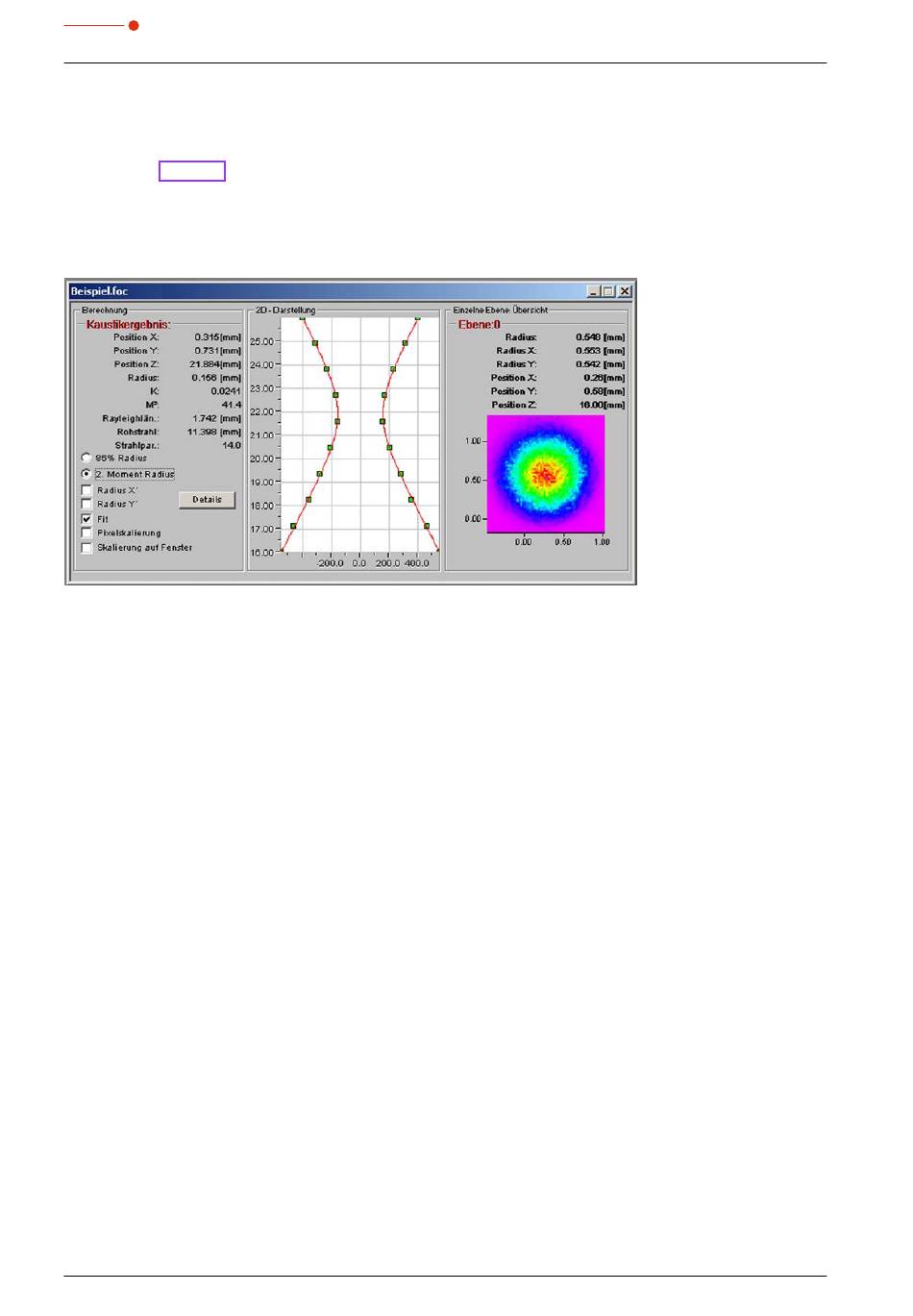

Die Ergebnisse der Kausitkmessung können mit dem Menüpunkt Kaustik im Darstellungsmenü angezeigt
werden. Die Abb.9.27 zeigt auf der linken Seite die berechneten Strahlparameter wahlweise auf Basis
der 86 %-Radien oder die Momentenauswertung nach ISO 11146. In der Bildmitte zeigt die Grafik den
Kaustikverlauf an; dabei sind die Strahlradien über der Strahlausbreitungsrichtung aufgetragen. Rechts ist
schließlich die Falschfarbendarstellung jeweils einer - mit der Maus wählbaren - Messebene samt nume-
rischer Ergebnisse eingeblendet.
Der Menüpunkt Kaustik im Menü Darstellung
Abb.9.27:
Die rote Linie stellt die Ausgleichskurve entsprechend des berechneten Fits dar, sie kann durch das Kotroll-
kästchen Fit in der Bedienoberfläche eingeblendet werden.
• Ausgleichskurve
Zur Auswertung der Kaustik wird eine hyperbolische Ausgleichskurve (ISO11146) an die Messwerte an-
gepasst. Diese Ausgleichskurve beschreibt mathematisch die Propagation eines idealen Laserstrahls. Der
Verlauf der Ausgleichskurve wird theoretisch bestimmt durch die folgenden Parameter:
•
Normierte Beugungsmaßzahl M
•
Z-Position
•
Fokusradius
•
Rayleighlänge
• Normierter Strahlpropagationsfaktor K (bzw. die Beugungsmaßzahl M
Der normierte Strahlpropagationsfaktor beschreibt, wie gut sich der betreffende Laserstrahl im Verhältnis
zum Grundmode fokussieren lässt. Der Grundmode ist der theoretisch bestmögliche Strahl und hat einen
Strahlpropagationsfaktor von 1. Alle anderen Strahlen haben kleinere Werte. Für Schweißlaser CO
sie bei 0,2 bis 0,5. Bei Schneidlasern sind Werte von 0,4 bis 0,9 üblich. Bei Strahlquellen mit zunehmen-
der Laserleistung sind die Strahlpropagationsfaktoren im Allgemeinen kleiner als bei Quellen mit geringer
Leistung.
• Z-Position
Dieser Wert gibt die Lage des Fokuspunktes in der z-Richtung an. Da die Ausgleichskurve alle Messpunkte
berücksichtigt, ist die berechnete z-Position nicht zwingend am Ort des kleinsten gemessenen Strahlradius.
• Fokusradius
Der Fokusradius ist der kleinste Strahlradius in der Kaustik. In der Regel ist dieser Wert dem kleinsten
68
bzw. Strahlpropagationsfaktor
2
HP-MSM-I PROFINET
)
2
liegen
2
Revision 02/2018 DE
®
