Cube L1
8.3
Gerät ausrichten
Das Gerät muss zum Laserstrahl ausgerichtet werden. Der Laserstrahl muss die
Eintrittsapertur mittig treffen. Hierbei sind die im Kapitel 19, „Technische Daten", auf
Seite 52 angegebenen Spezifikationen und Grenzwerte einzuhalten.
Das Gerät wird oberhalb des Fokus positioniert (siehe Abb. 8.1 auf Seite 16). Beach-
ten Sie dabei, dass der Laserstrahl konvergent ist und die maximal zulässige Leistungs-
dichte am Strahleintritt nicht überschritten wird. Die Fokuslage des Laserstrahls muss
an der Unterkante des Gerätes liegen.
Zum Ausrichten des Gerätes unter dem Laser, wird eine Ausrichthilfe mitgeliefert (siehe
Kapitel 8.3.1 auf Seite 17).
Laserstrahl
Cube L1
Fokusebene
max. 7 mm
max. 7 mm
Darstellung mit senkrechtem
Darstellung mit max.
Strahleinfall
Einfallswinkel von 5 °

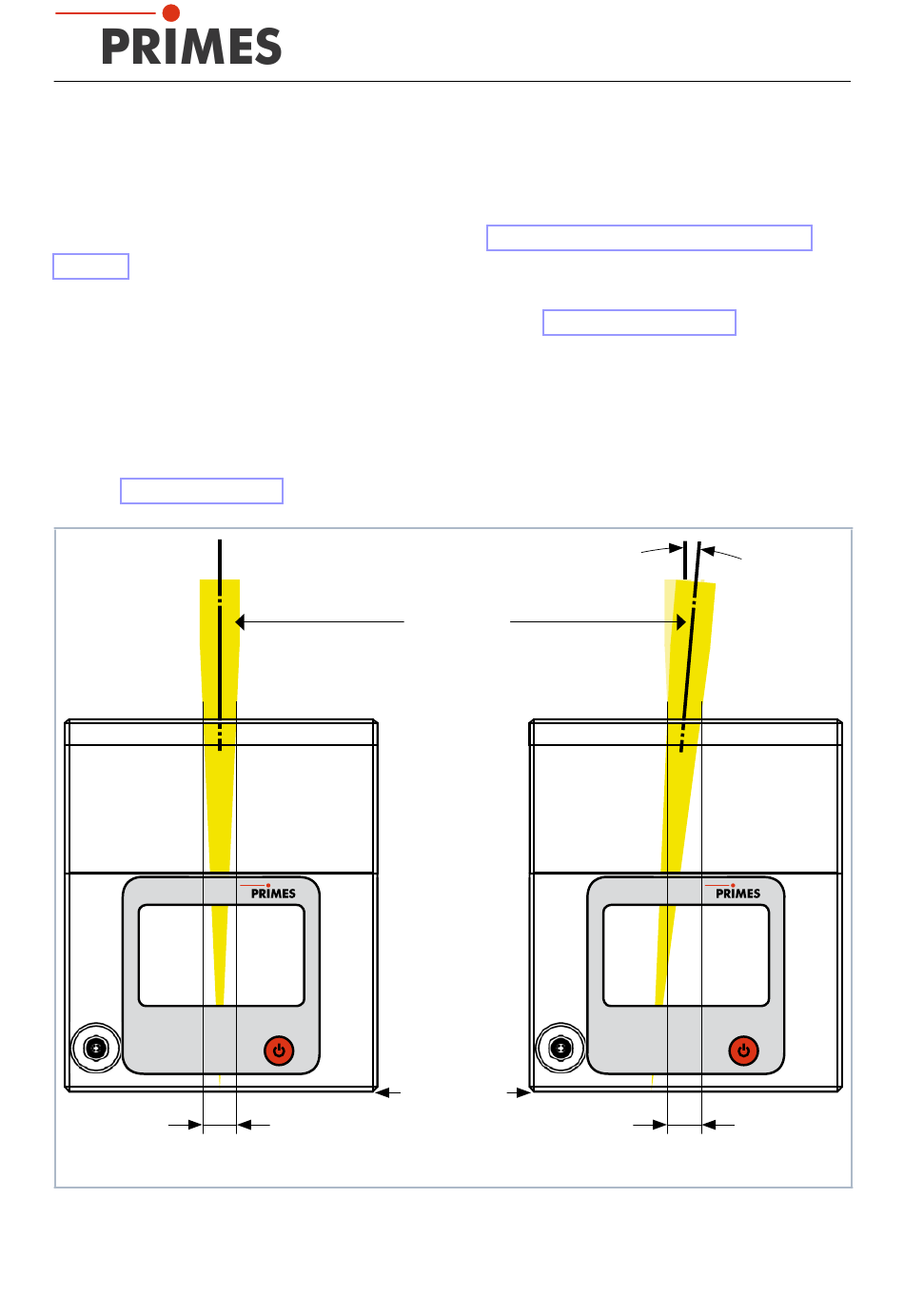

Abb. 8.1: Ausrichtung zum Laserstrahl
16
Revision 01 DE - 01/2021
