PRIMES
Safety Interlock Fiber
Polbild (Ansicht Steckseite)
Steckerbezeichnung
Passende Kabelbuchse

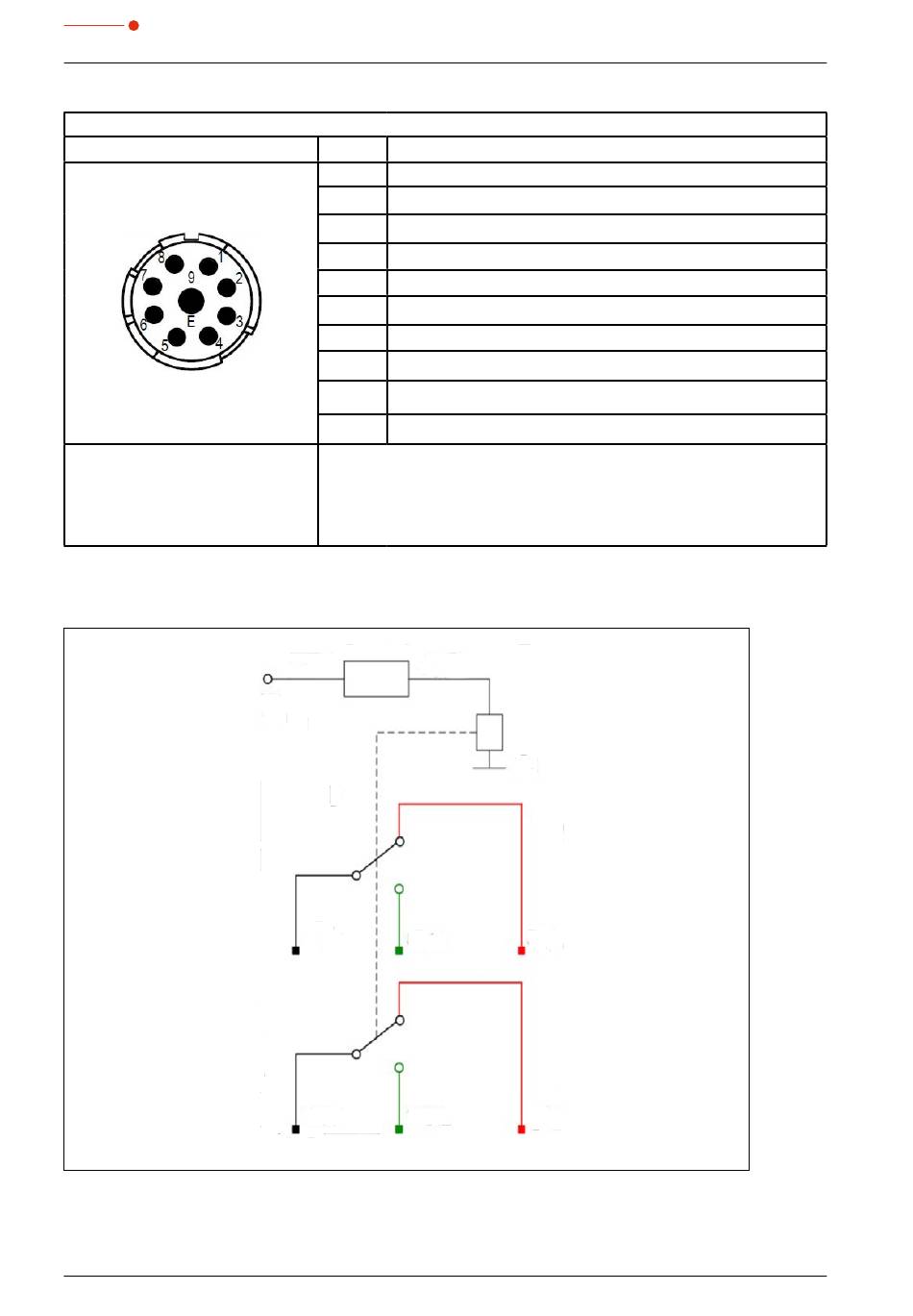

Tab.8.4:
Stecker Safety Interlock Fiber
Abb.8.4:
Schaltplan der Interlockstecker
32
Pin
Belegung
1
Gemeinsamer Schaltkontakt
Wenn nicht betriebsbereit, mit Pin 1 gebrückt
2
3
Wenn betriebsbereit, mit Pin 1 gebrückt
4
Gemeinsamer Schaltkontakt
5
Wenn nicht betriebsbereit, mit Pin 4 gebrückt
6
Wenn betriebsbereit, mit Pin 4 gebrückt
7
24 V-Eingang (Hardwarereset Komplettgerät)
8
24 V-Eingang (Erkennung des Interlocksteckers)
9
GND
Gehäuse GND
EPIC M23A1 Einbaudose + Stifteinsatz 8+1
Hersteller: Lapp, Serie EPIC Circon M23 - Teilenummer: 72004000 und 73002744 -
Bestellnummer bei RS: 219-497
EPIC M23A1 Kabelstecker + Buchseneinsatz 8+1
Teilenummer: 44420037 und 73002740 - Bestellnummer bei RS: 219-481
Interlock
Interlock
angeschlossen
freigegeben
Pin 1
Pin 3
Pin 4
Pin 6
HP-MSM-I PROFINET
GND
Pin 2
Pin 5
®
Revision 02/2018 DE
