Symmetrieprüfung
Ein interessantes Feature für die Darstellung ist die Symmetrieprüfung. Für spezielle Geräte ist dieses
verfügbar.
Dieses Darstellungsmenü prüft die Rotationssymmetrie der Leistungsdichteverteilung eines Laserstrahls.
Es kann in Verbindung mit dem Monitor - Betrieb zur Justierung von Laserresonatoren benutzt werden.
Im Folgenden werden in den Abbildungen Abb.9.28 bis Abb.9.29 zwei Beispiele für die möglichen Resultate
der Symmetrieprüfung gezeigt
•
an einem elliptischen Strahl
•
ein Strahl mit Rotationssymmetrie
entlang einem Schnitt über 86 % der Leistung
Die in Abb.9.28 dargestellte Leistungsdichteverteilung eines elliptischen Strahls ergibt mit der
Symmetrieprüfung die folgenden Resultate.
Die Abszisse zeigt den Winkel und die Ordinate den Strahlradius mit den Schnittlinien bei verschiedenen
Leistungen zwischen 86 % und 10 % der Gesamtleistung. Auf dem Bildschirm erscheinen die Kurven in un-
terschiedlichen Farben. Der Radius ist in Pixel-Koordinaten angegeben. Das Minimum und das Maximum der
Radiuswerte kann ausgewählt werden. Auf der rechten Seite ist die Standardabweichung der verschiedenen
Radiuswerte angezeigt. Diese Werte geben eine genaue Information über die Symmetrie der Strahlverteilung.

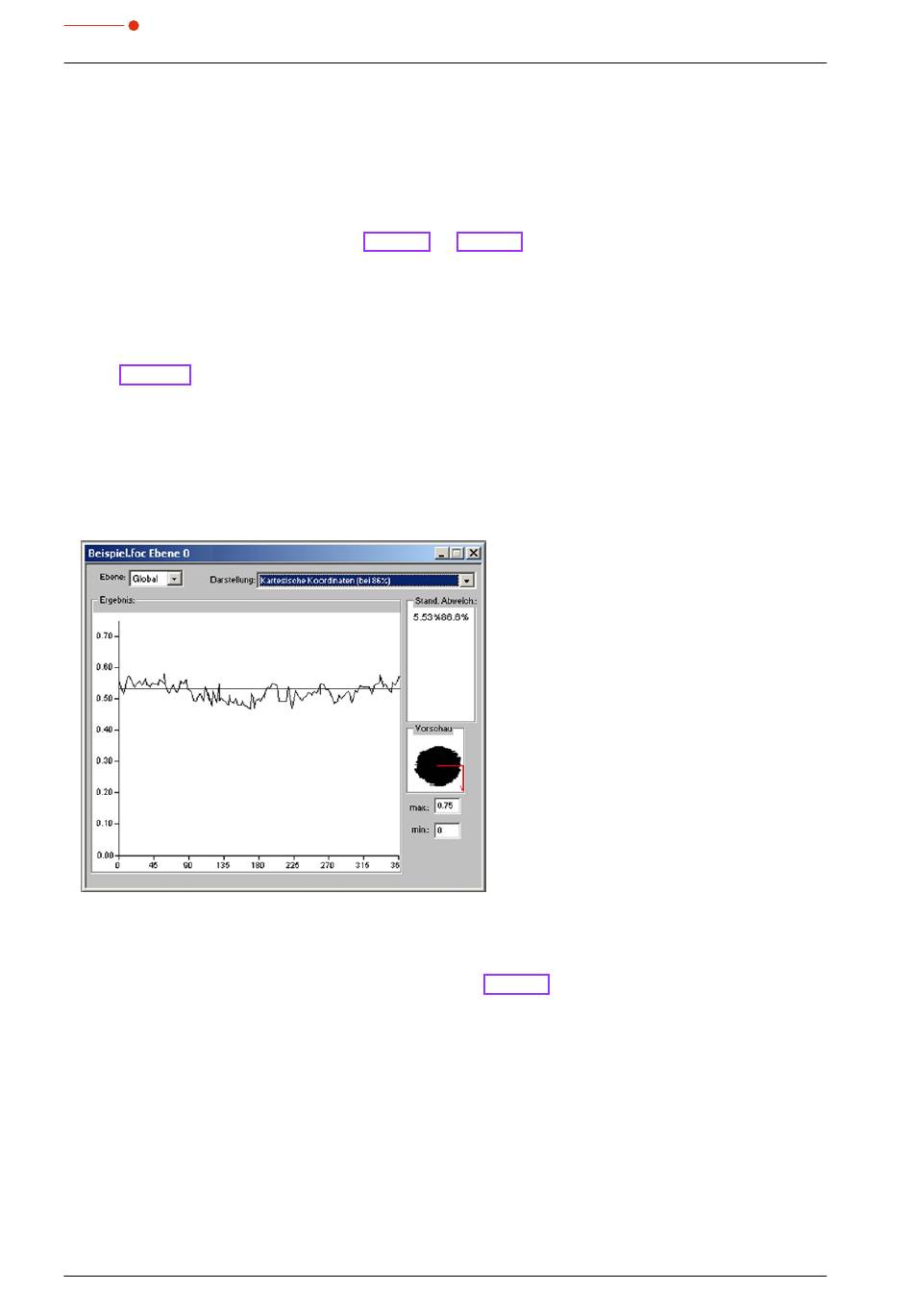

Abb.9.28:
Darstellung im Menüpunkt
Gut justierte Resonatoren erreichen Standardabweichungen im Bereich von 3 % bis 5 %.
Eine Darstellung in Polarkoordinaten ist ebenfalls möglich (Abb.9.29). Die eingezeichneten Linien enthalten
86 % bis 10 % der detektierten Leistung. Auf dem Bildschirm haben die Graphen verschiedene Farben. x-
und y-Achse skalieren in Pixelwerten.
70
Symmetrieprüfung
in kartesischen Koordinaten.
