HP-MSM-I PROFINET
®
9.9.8
Systemüberwachung
Im Dialogfenster Systemüberwachung werden die überwachten Systemparameter und Sensorinformationen
angezeigt.

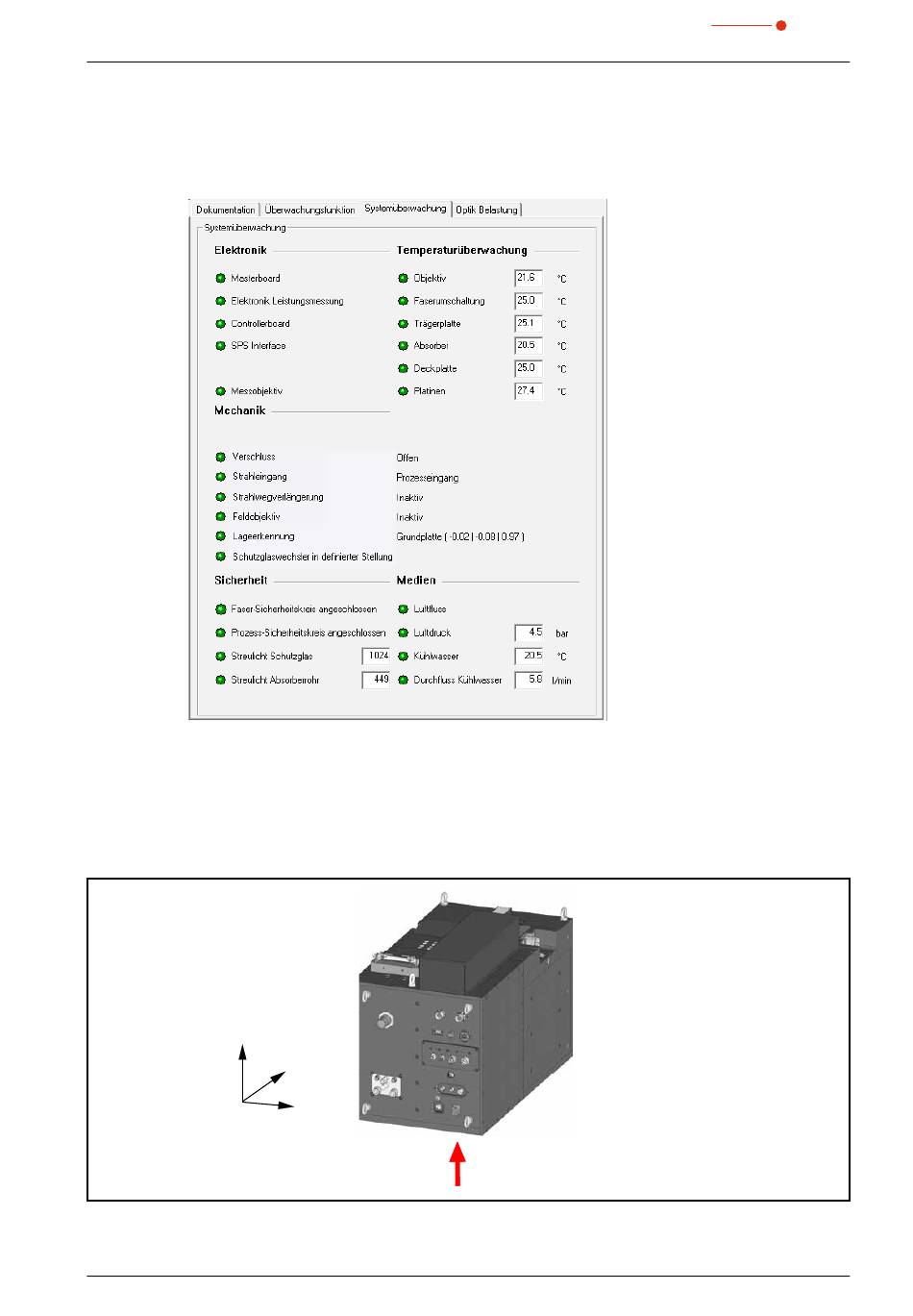

Abb.9.13:
Dialogfenster Systemüberwachung
Lageerkennung
Die Lage wird von einem dreiachsigen Beschleunigungssensor erkannt. Dabei dient der Gravitationskraftvektor
als Referenz. Die Anzeige ist abhängig von der Gerätelage. Genau ausgerichtet würde die Lageerkennnung
bei Befestigung über die Grundplatte die Werte 0/0/1g (x/y/z) anzeigen (Toleranz ± 0,1g).
z
Abb.9.14:
Koordinaten der Lageerkennung
Revision 02/2018 DE
y
x
Grundplatte
PRIMES
55
