PRIMES
Revisionsöffnung

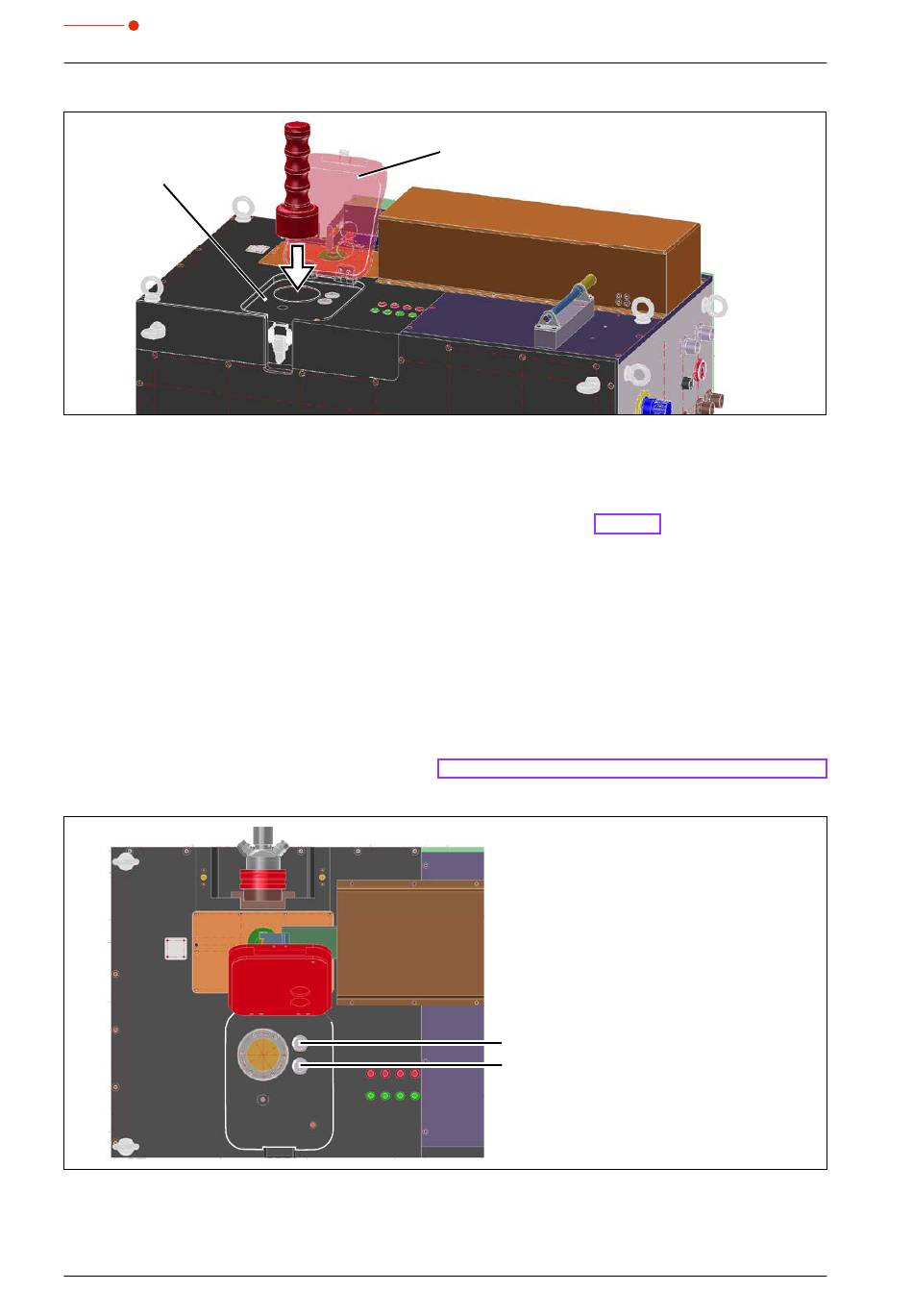

Abb.12.2:
Montagegriff einsetzen
Schutzglas ausbauen
1. Öffnen Sie die Revisionsklappe.
2. Drücken Sie bei Bedarf die Taste 1 „Nächstes Schutzglas" (siehe Abb.12.3), bis das gewünschte
Schutzglas positioniert ist (die entsprechende LED blinkt schnell).
3. Führen Sie die Pilzkopfstifte des Montagegriffs in die entsprechenden Öffnungen der Glashalterung und
verdrehen Sie den Griff im Uhrzeigersinn um ca. 15 Grad.
4. Ziehen Sie das Schutzglas senkrecht nach oben aus dem Wechselschacht heraus.
Schutzglas einsetzen
1. Montieren Sie das neue Schutzglas in umgekehrter Reihenfolge zum Ausbau.
2. Drücken Sie Taste 2, damit wird dieses Schutzglas zunächst als „nicht in Ordnung" definiert, weil es
noch eingemessen werden muss (zur Bestätigung leuchten alle Dioden auf).
Der Ablauf eines Schutzglastestes ist im Kapitel „10.2.6 Skript „Selbsttest Schutzglas"" auf Seite 88
beschrieben.
Abb.12.3:
Funktionstasten des Schutzglaswechslers
114
Revisionsklappe
Taste 2: Schutzglas gewechselt
Taste 1: Nächstes Schutzglas
HP-MSM-I PROFINET
®
Revision 02/2018 DE
