HP-MSM-I PROFINET
®
9.10.1
Falschfarbendarstellung
Hier wird eine Falschfarbendarstellung der gemessenen Leistungsdichteverteilung erzeugt.
Falschfarben
Darstellung

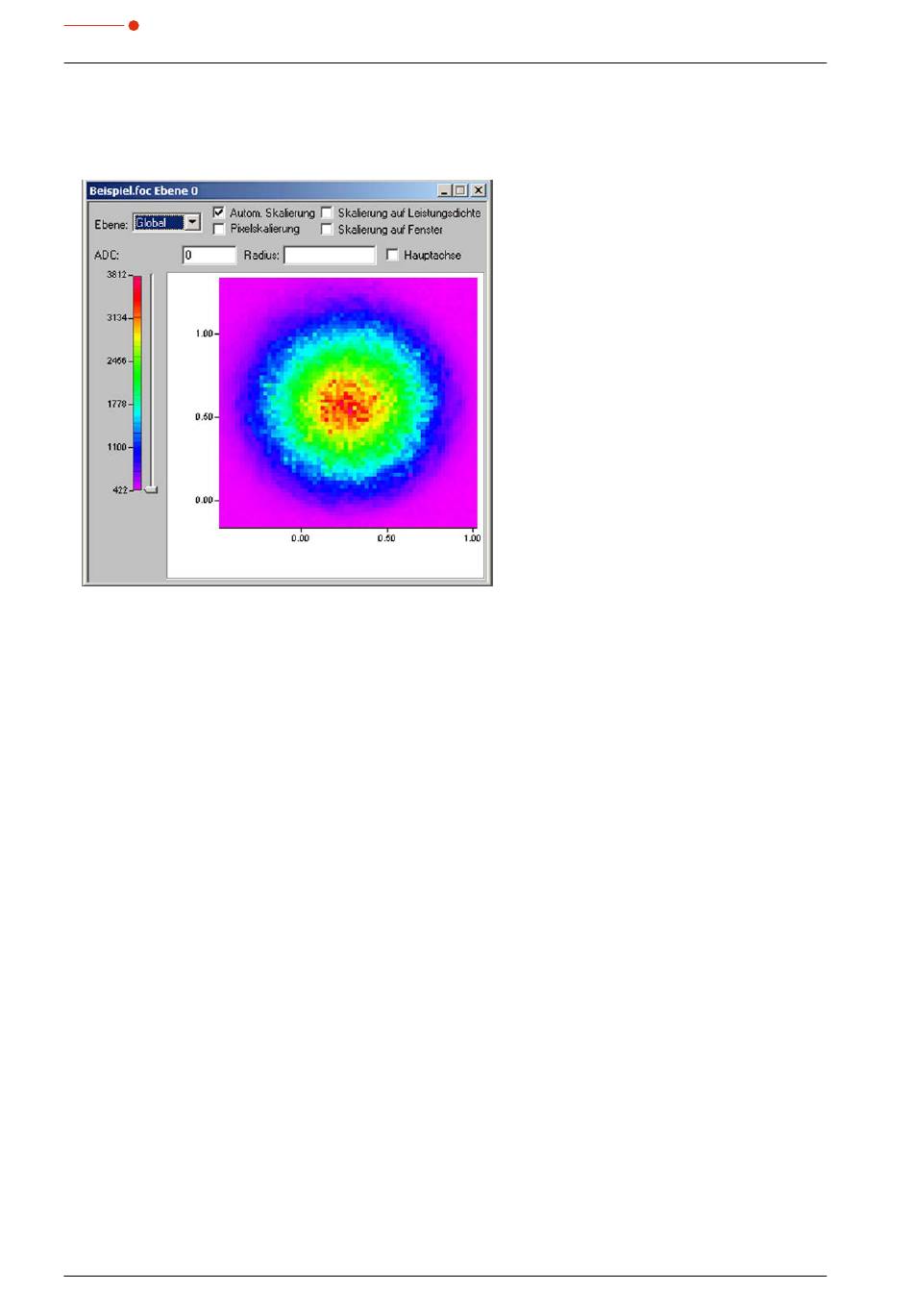

Abb.9.22:
Der Menüpunkt
im Menü
Die verwendete Farbskala ist links eingeblendet. Für eine erhöhte Sensitivität, zum Beispiel zur Analyse von
Beugungsfiguren, können Sie die verwendeten Farbskalen im Menü Farbtabellen umschalten.
Neben der automatischen Skalierung gibt es noch drei weitere Skalierungsarten.
Skalierung auf Leistungsdichte:
Alle Ebenen einer Kaustikmessung werden auf die maximal gemessene Leistungsdichte skaliert. Dies soll
helfen, die einzelnen Ebenen besser miteinander vergleichen zu können.
Pixelskalierung:
Diese Skalierung ist nur bei der Verwendung von unsymmetrischen Messfenstern von Interesse. Die Fenster
sind dann nicht länger eine Funktion der Messfenstergröße, sondern der Anzahl der gemessenen Pixel.
Skalierung auf Fenster:
Bei dieser Funktion werden alle Messfenster einer Kaustikmessung auf die Größe des maximalen
Messfensters vergrößert. Auch diese Funktion soll helfen, die einzelnen Messebenen einer Kaustikmessung
besser miteinander vergleichen zu können.
64
Revision 02/2018 DE
