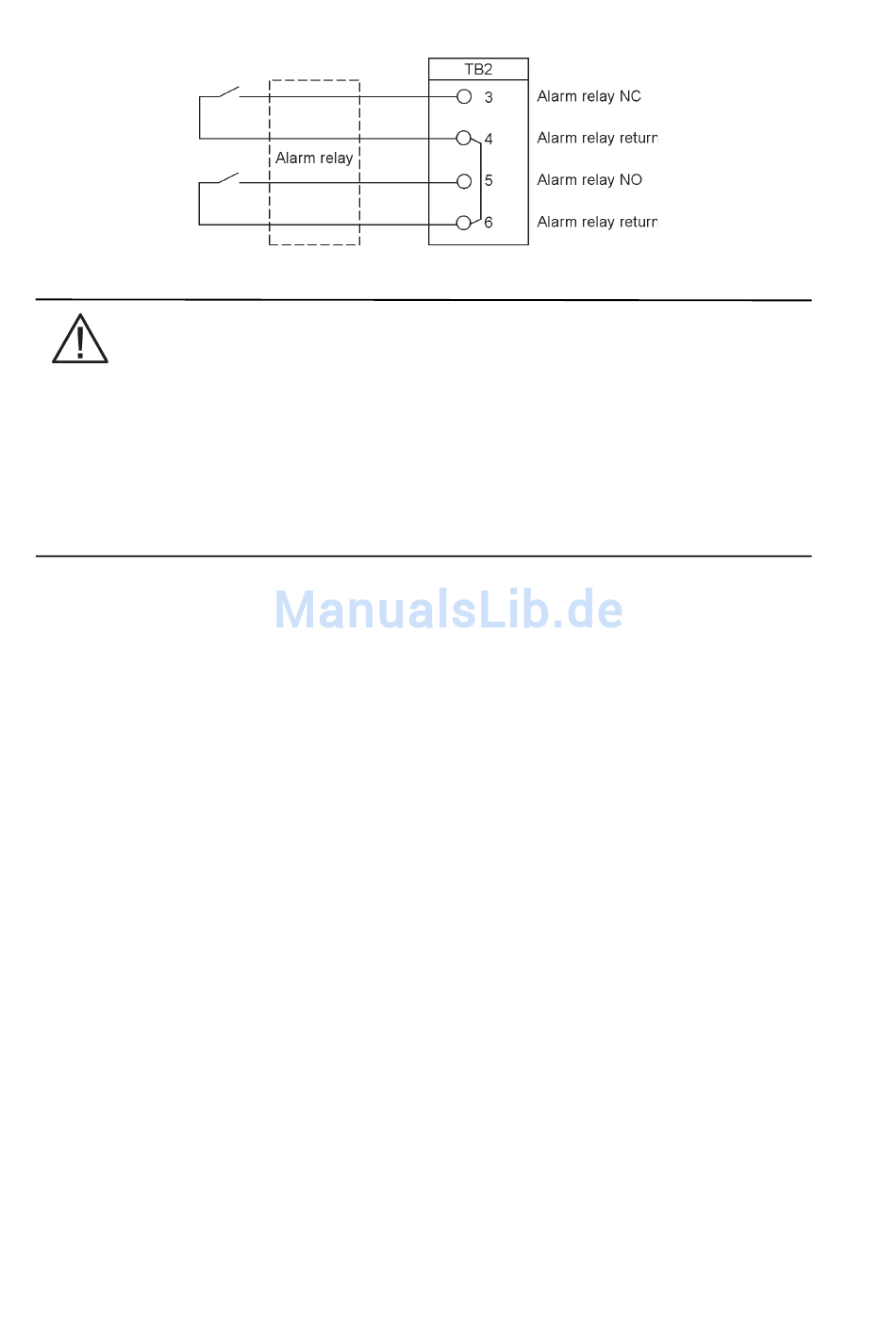

Abbildung 4-23. Typische Alarmrelaisverbindung - Eaton Power Xper 9395P UPS Benutzerhandbuch

Abbildung 4-23. Typische Alarmrelaisverbindung

NOTE
Alarmrelaiskontakte haben einen maximalen Nennstrom von 5 A und eine Schaltnennspannung
von 30 V AC und 28 V DC.
Öffner- und Schließer-Rücklaufanschlüsse des Alarmrelais sind auf der Anschlussleiste getrennt,
aber dennoch verbunden.
Schließen Sie Relaiskontakte nicht direkt an die Netz-Stromkreisläufe an. Eine verstärkte
Isolierung am Stromnetz ist erforderlich.
2
Die Alarmrelaisverkabelung sollte mindestens 0,75 mm stark sein.
9395P 750 kVA - 900 kVA und 1000 kVA - 1200 kVA 64
P-164000477
Revision 003 Benutzer- und Installationshandbuch
