Stufe
Name
1
STEUERUNG
2
KONFIGURATION
3
SERVICE
Tabelle 7-2:Sicherheitsstufen und Funktionen
7.3.3 Verwendung der Hauptmenütasten
Mit der unten abgebildeten USV-Menüleiste können Sie Daten im Informationsbereich anzeigen, um
den USV-Betrieb einfacher zu überwachen und zu steuern. Die folgende Tabelle zeigt die grundlegende
Menüstruktur.
Menüoption
START
MESSWERTE
STEUERUNG
LEISTUNGSKARTEN
PROTOKOLLE
STATISTIK
EINSTELLUNGEN
Tabelle 7-3:Anzeigefunktion Menükarte
1

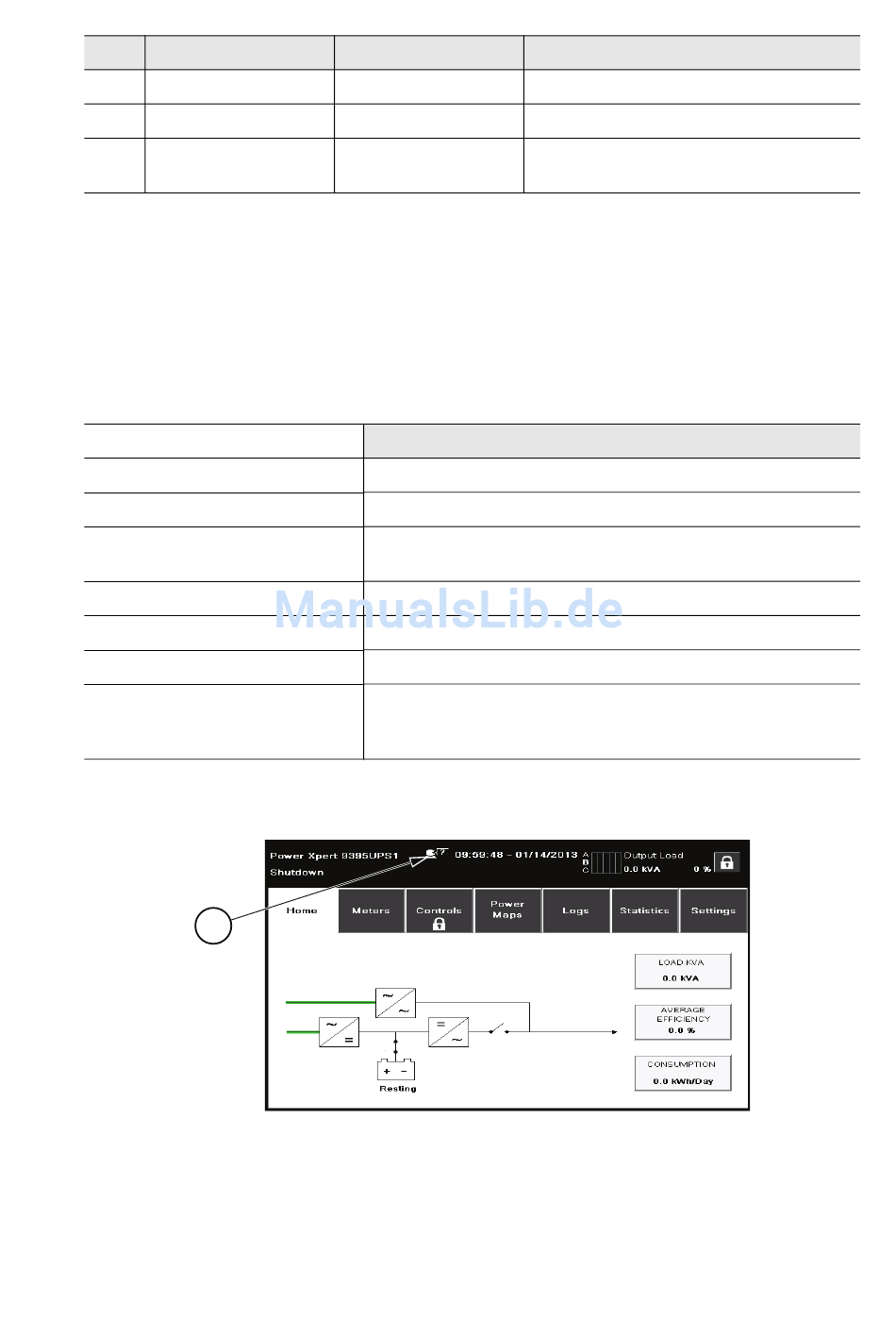

Abbildung 7-6. Startbildschirm
Nummer 1) in der Abbildung oben zeigt das Symbol, das die Auswahl einer alternativen Sprache
ermöglicht.
P-164000477
Revision 003
Passcode
1111
0101
Nur Service
Beschreibung
Zeigt den Zustand des Systems sowohl grafisch als auch in der Info-Leiste an.
Zeigt Messwerte für das System oder den Verbraucher an.
Ermöglicht den Zugriff auf verschiedene Fenster zur Steuerung der Systemlei-
stung.
Ermöglicht dem Bediener die Überwachung des Leistungsflusses im System.
Ermöglicht den Zugriff auf Protokolle mit Systeminformationen.
Ermöglicht den Zugriff, um bestimmte Systembetriebswerte anzuzeigen.
Ermöglicht den Zugriff auf verschiedene über den Bildschirm gesteuerte
Variablen für den Systembetrieb. Stufe 0, 1 und 2 sind für den Benutzer/
Bediener vorgesehen. Stufe 3 wird nur vom Service-Personal genutzt.
9395P 750 kVA - 900 kVA und 1000 kVA - 1200 kVA
Benutzer- und Installationshandbuch
Beschreibung
BENUTZER + STEUERUNG
BENUTZER + STEUERUNG + KONFIGURATION
BENUTZER + STEUERUNG + KONFIGURATION +
SERVICE
111
