Seite 1

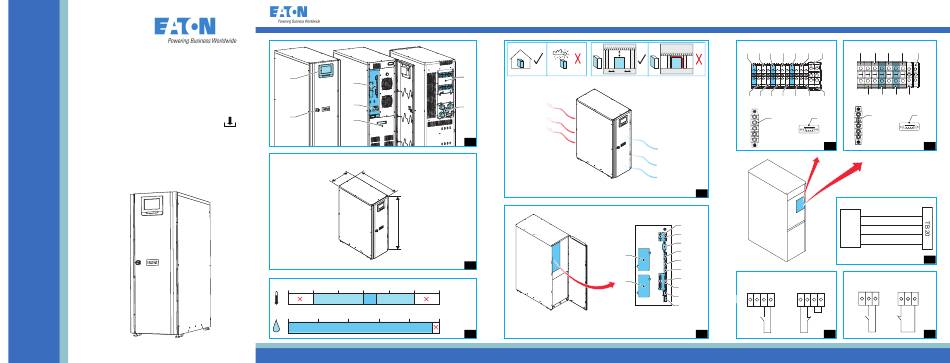

1 3 5 7 9 11 13 SAFETY AND INSTALLATION QUICK GUIDE 2 4 6 8 10 12 14 DOWNLOAD FULL USER’S AND INSTALLATION GUIDE AT WWW.EATON.EU/93PS Eaton 91PS/93PS UPS 93PS 91PS 8-10 kW 400V 335 mm P-164000692 750 mm Rev.
Seite 2
Verkorte handleidingvoor veiligheid en installatie ....81 93PS Guía rápida de instalación y seguridad ......91 14.5...
Seite 13
Die Zielgruppe dieses Dokuments sind erfahrene Fachleute, welche die Installation der USV planen und durchführen. GEFAHR Bevor Sie die Arbeiten an der USV aufnehmen, lesen Sie die Installationsanweisungen aus dem Benutzer- und Installationshandbuch der Eaton 91PS/93PS 8-10 kW USV vollständig durch. Die vollständige Anleitung kann unter www.eaton.eu/93ps heruntergeladen werden.
Seite 14
ACHTUNG Die Umgebungstemperatur darf 40 °C nicht überschreiten, nicht-kondensierende Bedingungen. Betreiben Sie die USV nicht in der Nähe von Wasser oder hoher Feuchtigkeit (maximal 95 % relative Feuchtigkeit). Das System ist nicht für den Einsatz im Freien geeignet. Bevor Sie mit Installations- oder Wartungsarbeiten beginnen, stellen Sie sicher, dass alle Wechsel- und Gleichstromquellen getrennt wurden.
Seite 15

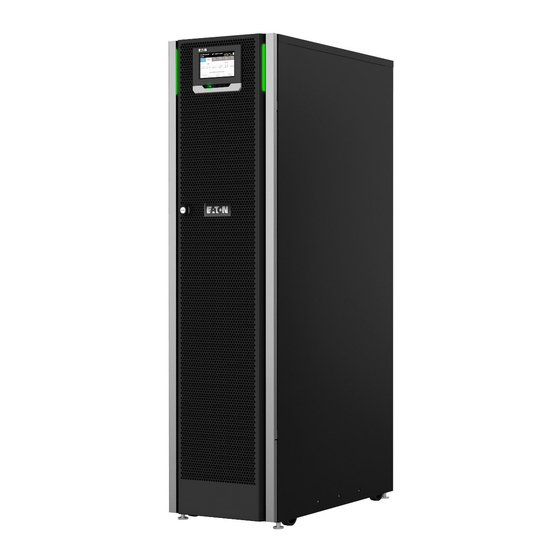

Schrank eingebaut, bei dem Sicherheitsabschirmungen hinter der Tür für den Schutz vor gefährlicher Spannung sorgen. Ein USV-Rahmen verfügt über einen statischen Bypass mit zentralisiertem System mit 10 kW Nennleistung. Die Hauptteile der 91PS/93PS 8-10 kW USV sind in Abbildung 1 dargestellt. Die Hauptteile sind wie folgt: Bedienfeld Interne Batterie Türriegel...
Seite 16
Systems zu erstellen. Damit das USV-System mit höchster Effizienz läuft, muss der Installationsstandort die Umgebungsparameter erfüllen, die im Benutzer- und Installationshandbuch für die Eaton 91PS/93PS 8-10 kW USV aufgeführt sind. Die Installationsumgebung muss den Gewichts- und Größenanforderungen der USV laut Tabelle 1 und 2 entsprechen.
Seite 17
Die empfohlene Umgebungsbetriebstemperatur und Luftfeuchtigkeit für das USV-System ist in Abbildung 3 dargestellt. Eine Umgebungstemperatur von +20 °C bis +25 °C wird empfohlen, um eine lange Lebensdauer der VRLA-Batterien zu erzielen. Tabelle 3. Mindestanforderungen an das Mehrleiterkabel und die Dimensionierung der Sicherungen für den Gleichrichter und den Bypass-Eingang sowie für die USV-Ausgangskabel (Dreiphasen-Eingang, Dreiphasen-Ausgang) USV-Nennleistung (kW)
Seite 18
* Mindestempfehlungen Für Informationen zu Nenn- und Maximalströmen, Nennleistung und Spannung, siehe das Benutzer- und Installationshandbuch für die Eaton 91PS/93PS 8-10 kW USV. HINWEIS: Externer Überstromschutz wird durch dieses Produkt nicht geboten, ist aber vorschriftsmäßig erforderlich. Anforderungen für die Verkabelung finden Sie in den vorhergehenden Tabellen.
Seite 19
(OPTIONAL) Das Zubehör ist in den Installationspositionen montiert und die Verkabelung innerhalb des USV-Schranks durchgeführt. Kontrollen bei der Inbetriebnahme oder während des Betriebs werden von einem autorisierten Eaton-Kundendienstmitarbeiter oder von Kundendienstpersonal ausgeführt, das von Eaton qualifiziert wurde. Das Auspacken und Abladen der USV ist in den Abbildungen 14.1-14.8 dargestellt.
Seite 20
Elektroinstallateur durchgeführt werden. Die Überprüfung der Installation und der erste Startvorgang der USV sowie das Installieren eines zusätzlichen Batterieschranks dürfen nur von einem autorisierten Eaton-Kundendienstmitarbeiter oder Kundendienstpersonal ausgeführt werden, das von Eaton qualifiziert wurde. Die Installation der USV ist in den Abbildungen 15.1-16 dargestellt.
Seite 21
Für die 93PS-Einheiten (Dreiphasen-Eingang, Dreiphasen-Ausgang) und 91PS 1:1- Einheiten (Einphasen-Eingang, Einphasen-Ausgang) stehen zusätzliche Single-Feed-Kits zur Verfügung. Die Single-Feed-Installation für die 93PS (3:3) wird in Abbildung 11 beschrieben. Für die 91PS (1:1) wird sie in Abbildung 12 beschrieben. Im USV-Paket sind Single-Feed-Kits enthalten.
Seite 22
Anweisungen zur Installation des externen Batterieschranks und zur Verkabelung der Batterie sind dem Benutzer- und Installationshandbuch für die Eaton 91PS/93PS 8-10 kW und dem Anleitungshandbuch des externen Batterieschranks zu entnehmen. Erden Sie den externen Batterieschrank / das vom Kunden bereitgestellte Batteriesystem mit dem PE-Anschluss 16.
