NOTE
Auf einer USV, die als Eingangs-/Ausgangsmodul konfiguriert ist, sind der Bypass-Eingang, der
statische Schalter und Rückspeisungsschütz K5 nicht vorhanden.

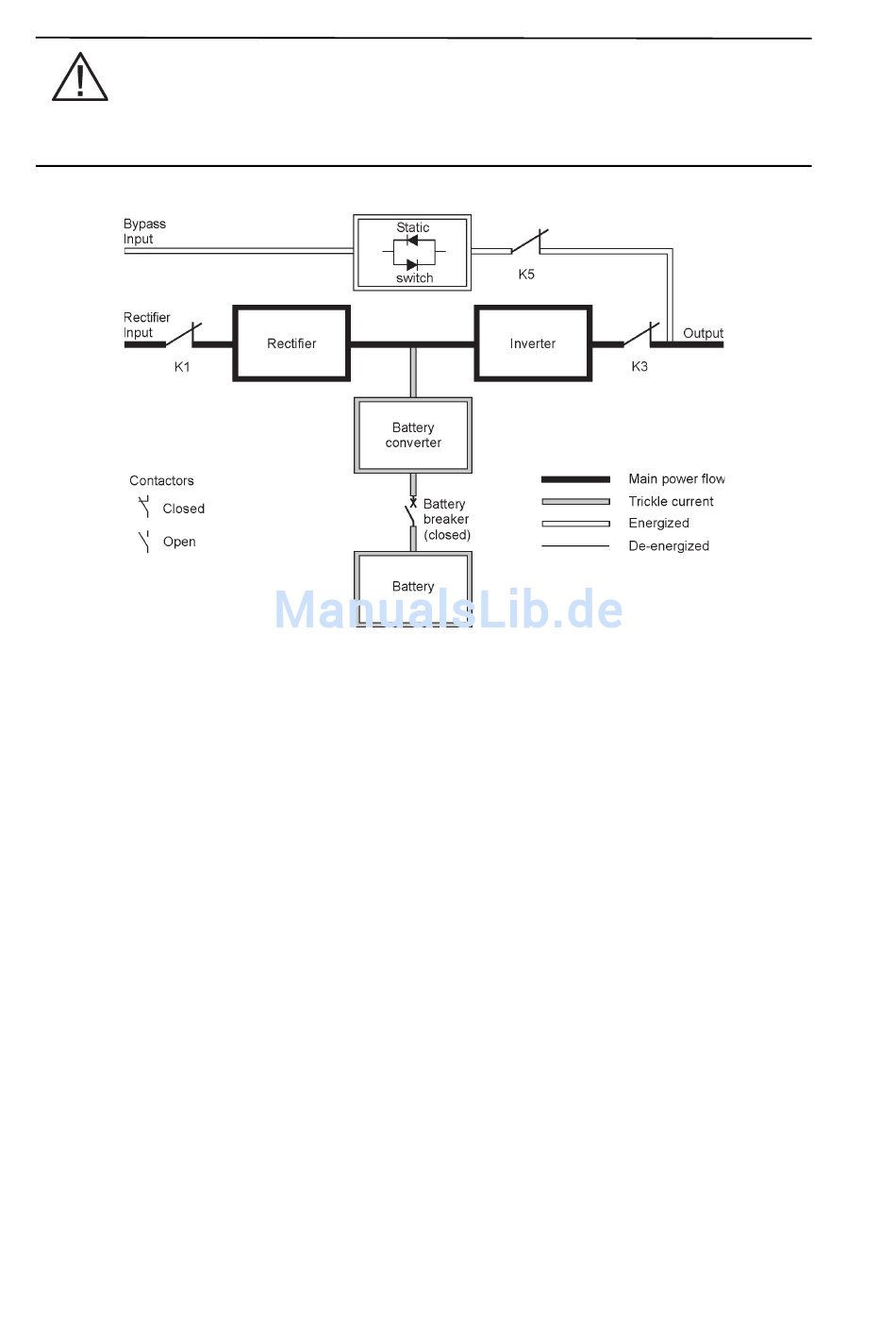

Abbildung 6-2. Weg des Stroms durch die USV im Normalmodus

Während des normalen USV-Betriebs wird das System von einer Netzquelle versorgt, die durch das
Gleichrichtereingangsschütz K1 bezogen wird. Die Frontplatte zeigt Normal an, was bedeutet, dass
das einspeisende Netz innerhalb der zulässigen Spannungs- und Frequenzfenster liegt. Der
Dreiphasen-Wechseleingangsstrom wird mithilfe von IGTB-Richtern in Gleichstrom umgewandelt, um
für den Wechselrichter eine geregelte Gleichstromspannung zu erzeugen. Die Batterie wird je nach
Systemspannung und nach Größe der an der Einheit angebrachten Batteriekette direkt vom geregelten
Gleichrichterausgang durch einen Abwärts- oder Aufwärtswandler geladen.
Der Batteriekonverter bezieht seinen Eingang vom geregelten Gleichstromausgang des Gleichrichters
und liefert geregelten Ladestrom für die Batterie. Die Batterie ist immer an die USV angeschlossen und
bereit, den Wechselrichter zu unterstützen, sollte die Netzversorgung nicht verfügbar sein.
Der Wechselrichter erzeugt ohne Verwendung eines Transformators einen Dreiphasen-
Wechselstromausgang für den Verbraucher eines Kunden. Der Wechselrichter bezieht geregelten
Gleichstrom vom Gleichrichter und verwendet IGBT-Technik und Pulsweitenmodulation (PWM), um
einen geregelten und gefilterten Wechselstromausgang zu speisen. Die Wechselstromausgangs-
Spannung vom Wechselrichter wird durch das Ausgangsschütz K3 an den Systemausgang geliefert.
Wenn der Wechselstrom der Netzversorgung unterbrochen wird oder außerhalb der Spezifikationen
liegt, schaltet das USV-System automatisch in den Batteriemodus, um den Verbraucher ohne
Unterbrechung weiterhin zu versorgen. Sobald der Netzstrom wieder zur Verfügung steht, schaltet das
USV-System in den Normalmodus.
Im Falle einer Überlast oder eines Ausfalls der USV schaltet die USV in den Bypass-Modus. Nachdem
der Überlastzustand behoben und der Betrieb des Systems innerhalb der festgelegten Parameter
wiederhergestellt ist, kehrt die USV automatisch in den Normalmodus zurück.
Wenn die USV einen internen Fehler aufweist, schaltet sie automatisch in den Bypass-Modus und
bleibt in diesem Modus, bis der Fehler behoben und die USV wieder im Einsatz ist.
9395P 750 kVA - 900 kVA und 1000 kVA - 1200 kVA 86
P-164000477
Revision 003 Benutzer- und Installationshandbuch
