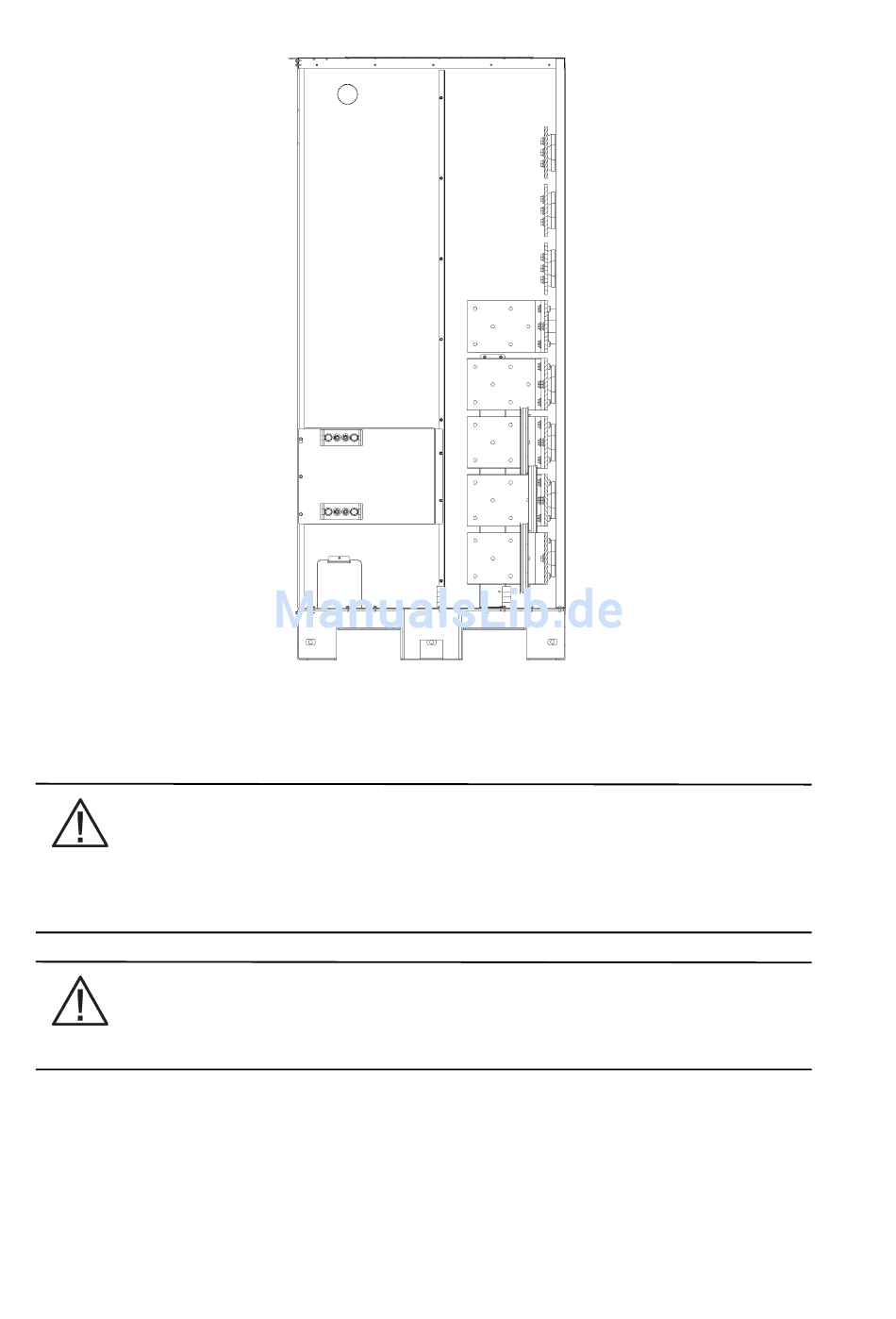

Abbildung 4-20. Details BB der USV-Einspeiseklemme in der ISBM-Sektion - separate Batterie
4.8.2 Batterieverkabelung
CAUTION
Überschreiten Sie die Kapazitäten des internen Batterieladegeräts bei der Auslegung des
Batterie-Systems nicht. Angaben zum maximalen Strom des Batterieladegeräts finden Sie unter
Kapitel 10: "Produktspezifikationen".
NOTE
Ein installiertes FI-UPM wird immer als UPM 4 gekennzeichnet.
Um die Kabel an den Anschlüssen zu installieren:
1.
Verlegen und verbinden Sie die Batteriekabel zwischen dem ISBM-Abschnitt der USV und dem
Batterie-System oder Batterietrenner. Zugangsinformationen und Anschlusspositionen für die Ver-
kabelung finden Sie in Abbildung 4-14 und Abbildung 4-20 sowie Abbildung 4-22.
2. Wenn Sie die USV für eine gemeinsame Batterie verkabeln, fahren Sie fort mit Schritt 3; wenn Sie
eine separate Batterie verkabeln, fahren Sie fort mit Schritt 5.
P-164000477
Revision 003
9395P 750 kVA - 900 kVA und 1000 kVA - 1200 kVA
Benutzer- und Installationshandbuch
60
