1.1.1 Installationsfunktionen
Jeder USV-Abschnitt wird separat versandt. Die Abschnitte werden am Installationsstandort
mechanisch und elektrisch verbunden. Abschnitte können fest am Boden verschraubt werden.
Stromkabel/Sammelschienen können durch die Ober- oder Unterseite des Schranks geleitet werden,
wobei die Verbindungen so installiert werden, dass Anschlüsse leicht zugängig sind. Die
Steuerverkabelung wird durch die Oberseite des Schrankes verlegt und muss gemäß den nationalen
Verkabelungsmethoden installiert werden.
Die in einer Reihe angeordneten Batterieschränke werden durch die Seitenplatten der Systeme
verkabelt. Optionale X-Slot-Konnektivitätskarten können schnell an der Vorderseite des Geräts
installiert werden und sind Hot-Plug-fähig.
1.1.2 Bedienfeld
Das Bedienfeld, das sich auf der Vorderseite der USV befindet, ist ein 10 Zoll Touchscreen, der den
Betrieb der USV steuert und den Status des USV-Systems anzeigt. Nähere Informationen finden Sie im
Kapitel 7: "USV-Gebrauchsanweisung".
Die folgenden Abbildungen zeigen die Eaton USV 9395P mit dem serienmäßigen, farbigen 10-Zoll-
Touchscreen.
1
2

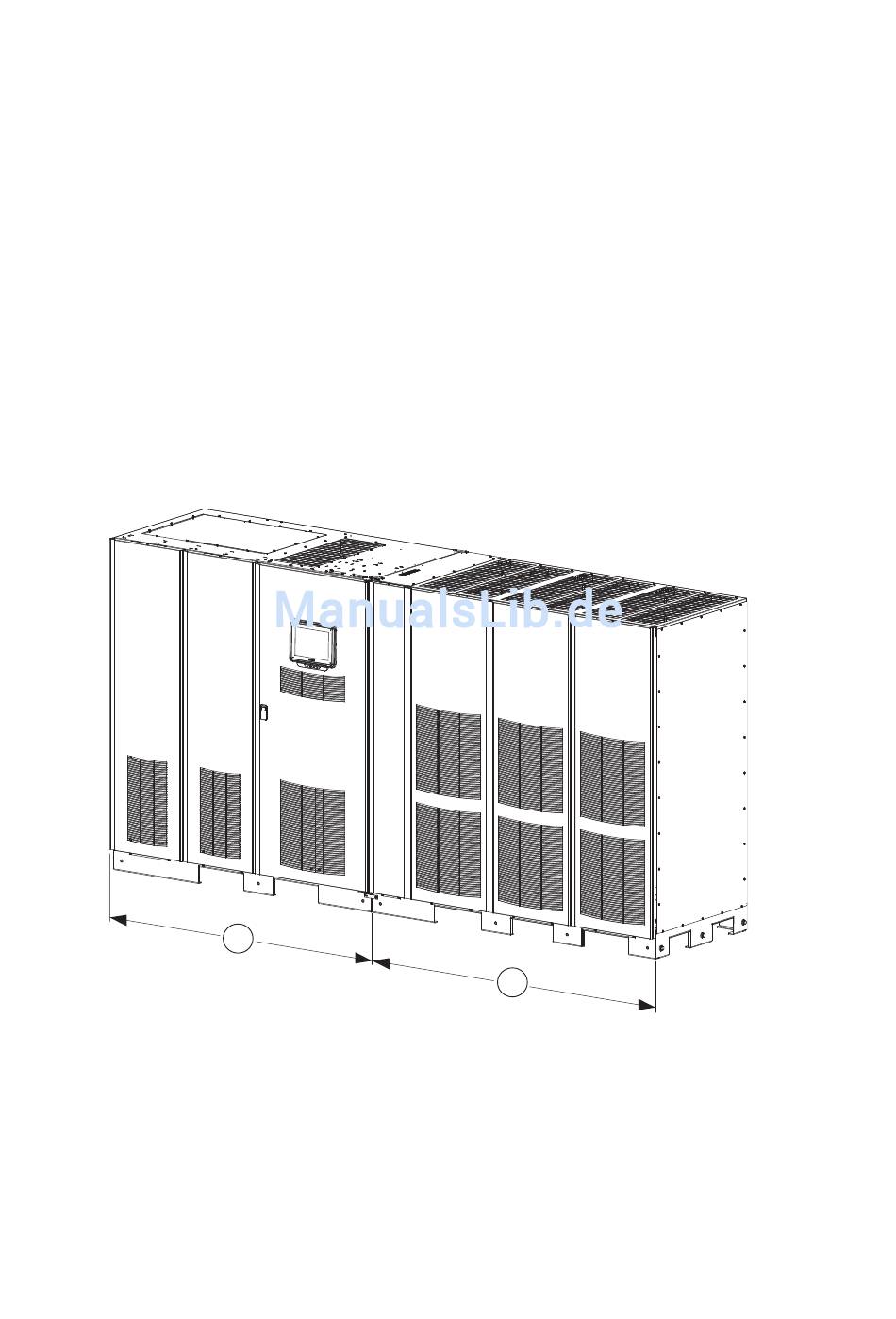

Abbildung 1-1. Eaton 9395P 750 kVA / 900 kVA Schrank mit dem neuen serienmäßigen, farbigen 10-Zoll-
Touchscreen. Der Schrank besteht aus den Abschnitten ISBM (1) und UPM (2).
9395P 750 kVA - 900 kVA und 1000 kVA - 1200 kVA
2
P-164000477
Revision 003
Benutzer- und Installationshandbuch
