4.9.2 TB1 Batterieschnittstellenanschlüsse
Um die Kabel an den Anschlüssen zu installieren:
1. Überprüfen Sie, ob das USV-System ausgeschaltet ist und sämtliche Stromversorgungsquellen
vom Netz getrennt wurden. Eine Anleitung zum Abschalten finden Sie in Kapitel Kapitel 7: "USV-
Gebrauchsanweisung"
2. Entriegeln Sie die Vordertür und öffnen Sie sie (siehe Abbildung 4-1 auf Seite 38).
3. Entfernen Sie die Tür. Lösen Sie die Halteschraube, die sich innerhalb der Tür am unteren
Scharnierdrehpunkt befindet und heben Sie die Tür aus. Bewahren Sie die Schrauben zur späteren
Verwendung auf.
4. Um Zugang zu den Anschlussleisten TB1 und zu den Durchführungsplatten zu erhalten, lösen Sie
die Schrauben, mit denen die obere Schutzabdeckplatte gesichert wird, und entfernen Sie diese
Platte. Bewahren Sie die Schrauben und die Anzeige zur späteren Verwendung auf (siehe
Abbildung 4-5 auf Seite 37).
5. Um die entsprechenden Anschlüsse zu lokalisieren und die Anforderungen für Verkabelung und
Anschluss zu prüfen, gehen Sie zu Tabelle 4-1 auf Seihe 67, und Abbildung 4-24 sowie zu
Abbildung 4-26.
6. Entfernen Sie die linke Durchführungsplatteum Löcher zu bohren oder zu stanzen
(sieheAbbildung 4-14 auf Seite 55).
7 .
Installieren Sie die Durchführungsplatten erneut.
8. Verlegen Sie den Stromauslöser (optional) und das Batterie-Hilfskabel von den
Batterieunterbrechungen zum USV-Schrank. Zugangsinformationen und Anschlusspositionen der
USV-Verkabelung finden Sie in Abbildung 4-14, Abbildung 4-24 und Abbildung 4-26.
9. Verbinden Sie das Kabel mit den TB1-Anschlüssen.
10. Sobald die Verkabelung abgeschlossen ist, bringen Sie die Schutzabdeckplatte wieder an und
sichern sie mit den am Schrank befestigten Schrauben.
11. Installieren Sie die in Schritt 3 entfernte Frontplatte und sichern Sie diese mit den aufbewahrten
Schrauben.
12. Werden die X-Slot-Anschlüsse verkabelt, fahren Sie mit Abschnitt 4.9.3fort; andernfalls Schließen
und verriegeln Sie die Tür.

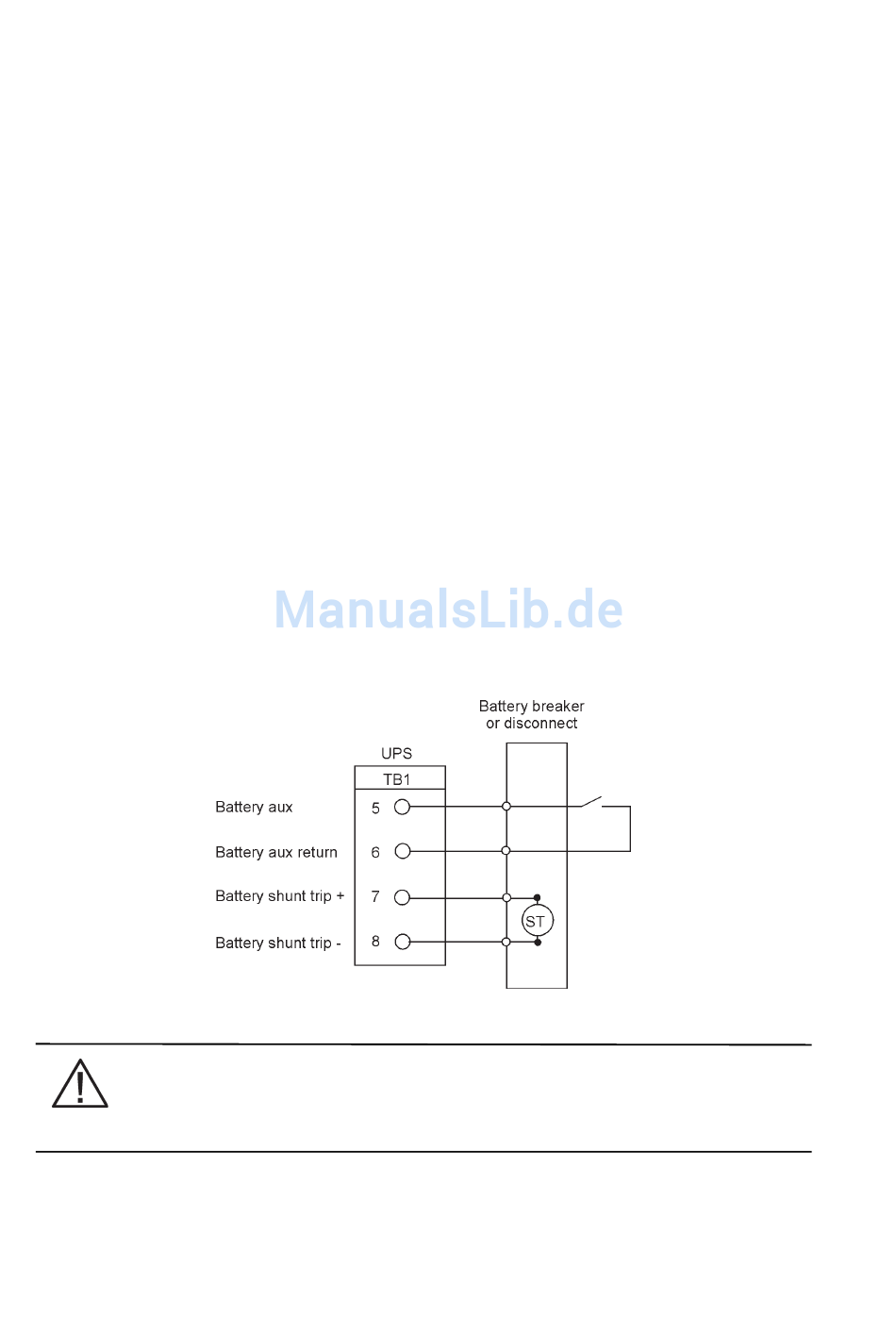

Abbildung 4-26. Typische Batterieschnittstellenanschlüsse
NOTE
Das Batterie-Hilfskabel und das Gleichstromauslöserkabel sollte mindestens 1,5 mm
P-164000477
Revision 003
9395P 750 kVA - 900 kVA und 1000 kVA - 1200 kVA
Benutzer- und Installationshandbuch
2
stark sein.
68
