7.3.5 Leistungskarten-Bildschirm (Bypassmodus)

Die folgende Abbildung zeigt den Bypass-Bildschirm. Der Bypass-Bildschirm wird nur gezeigt, wenn
das System sich im Bypassmodus befindet.
Der Bypass-Bildschirm zeigt eine grafische Echtzeit-Darstellung des Betriebsstatus.
Durch Berühren einer der Tasten auf der rechten Seite des Bildschirms gelangt der Benutzer direkt zu
diesem Infobildschirm.

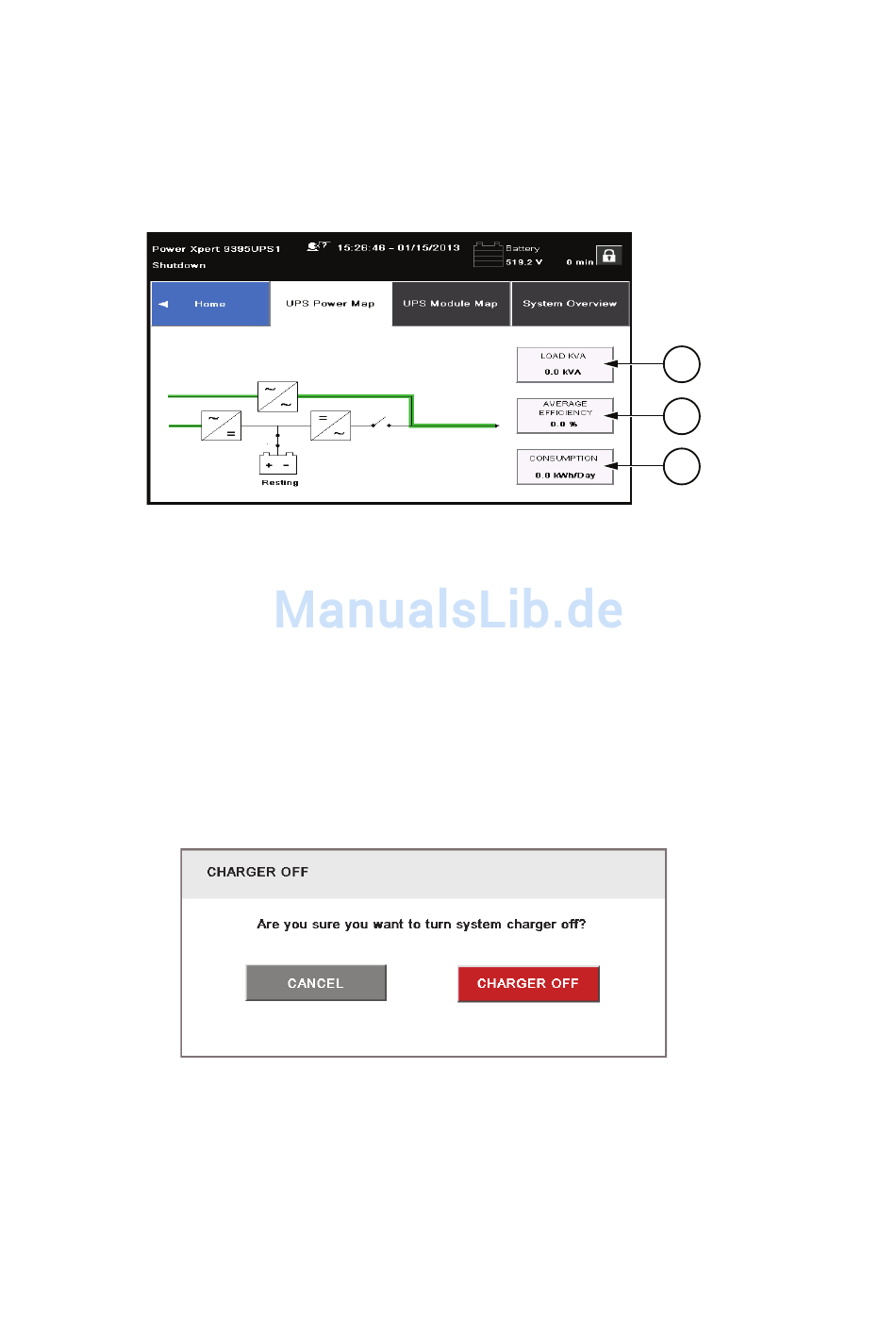

Abbildung 7-11. Bypass-Bildschirm

Nummer 1) in der obigen Abbildung bezieht sich auf die Abbildung "Bildschirm 'kVA-Ausgabe' des
Startbildschirms".
Nummer 2) bezieht sich auf die Abbildung "Bildschirm 'Durchschnittliche Effizienz' des
Startbildschirms".
Nummer 3) bezieht sich auf die Abbildung "Bildschirm 'Verbrauch' des Startbildschirms".
7.3.6 Popup zur Befehlsbestätigung
Die folgende Abbildung zeigt ein Beispiel für ein Popup zur Bestätigung eines angeforderten Befehls.
Mit dieser Art von Popup kann der Benutzer bestätigen, dass der angeforderte Befehl gültig ist.
Abbildung 7-12. Typischer Bildschirm zur Befehlsbestätigung (Ladegerät aus)
P-164000477
Revision 003
9395P 750 kVA - 900 kVA und 1000 kVA - 1200 kVA
Benutzer- und Installationshandbuch
